302109100

产品分类: 指轮/滚轮开关
厂牌: C&K
产品描述: 100000Cycles 卡入式安装,按扣安装,焊接安装,边缘安装,面板安装
供应商型号: CKN5035-ND
供应商: Digi-Key
标准整包数: 1

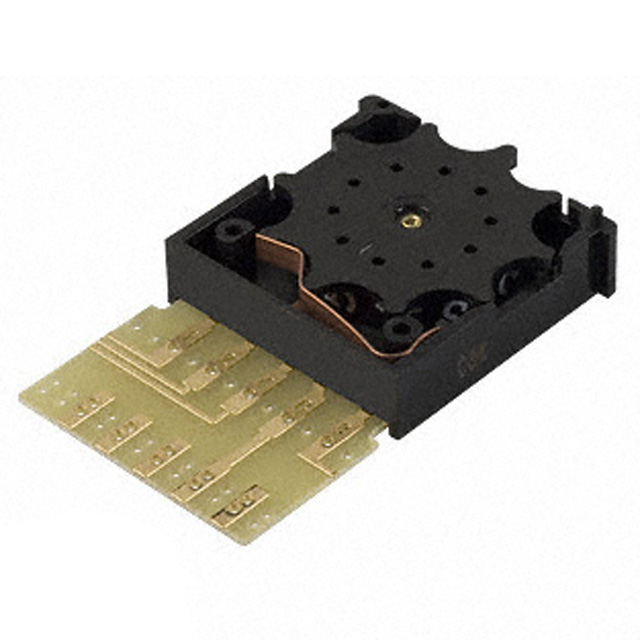

C&K 指轮/滚轮开关 302109100

302109100概述

    MThumbwheel M–3 技术手册概述

    产品简介


    MThumbwheel M–3 是一款高性能的旋钮开关(thumbwheel switch),主要用于测试和测量设备、工业设备及计算机设备等应用领域。该产品因其丰富的功能和选项而备受行业推崇,是市场上最具完整性的产品之一。

    技术参数


    - 额定电流:承载能力为1安培连续电流,切换能力为最大100mA。
    - 工作电压:直流电压范围50mV到28V,交流电压120V。
    - 电气寿命:至少可承受10万次动作。
    - 接触电阻:初始值低于100毫欧,工作在2-4V直流电压和100mA条件下。
    - 绝缘电阻:最小为10^9 欧姆。
    - 耐压等级:在海平面,共端子与任何输出端之间的最小耐压等级为500VRMS。
    - 操作温度范围:-40°C 到 65°C。
    材料
    - 外壳材料:采用ABS塑料。
    - 旋钮材料:同样采用ABS塑料。
    - 转子触点:采用铜合金上镀贵金属。
    - 定子触点:采用镍/铜基底上镀硬金,封装在环氧玻璃纤维内。

    产品特点和优势


    - 最完整的产品系列:提供了市场上最全面的旋钮开关选择。
    - 安装灵活性:提供前装和后装选项,并有用于不同面板开孔尺寸的适配器。
    - 广泛的适用性:适用于多种设备和应用场景,如测试仪器、工业设备和计算机设备。

    应用案例和使用建议


    MThumbwheel M–3 广泛应用于各类控制台面板、便携式设备和实验室环境中。对于需要精确调整的应用场合,这种类型的开关是一个理想的选择。在实际应用时,应注意保持环境温度和湿度在规定的范围内以确保长期稳定的工作性能。

    兼容性和支持


    - 兼容性:MThumbwheel M–3 可与标准面板安装方式兼容,适用于多数现有的设备设计。
    - 客户支持:厂商提供详细的用户手册和技术支持服务,便于客户查询和订购定制化选项。

    常见问题与解决方案


    - Q: 开关在低温下不能正常工作?
    A: 确保操作温度在制造商规定的范围内(-40°C 到 65°C)。
    - Q: 开关的寿命似乎比预期短?
    A: 检查所连接电路的负载是否超过了开关的额定值,定期维护可以延长使用寿命。

    总结和推荐


    总体而言,MThumbwheel M–3 提供了卓越的功能、广泛的应用适应性和良好的耐用性,非常适合作为各种电子控制系统中的核心组件。如果您的项目要求一个可靠且多样化的开关解决方案,这款产品值得考虑。

302109100参数

参数
电流额定值 -
电压额定值 -
电气寿命 100000Cycles
机械寿命 -
最大交流触点电压 -
安装方式 卡入式安装,按扣安装,焊接安装,边缘安装,面板安装
零件状态 在售
包装方式 托盘

302109100厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

302109100数据手册

厂牌 PDF简要描述 下载
C&K 指轮/滚轮开关 C&K 302109100 302109100数据手册

302109100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 59.5088 ¥ 493.1792
10+ $ 47.9409 ¥ 397.31
25+ $ 43.8897 ¥ 363.7356
80+ $ 39.1469 ¥ 324.4299
230+ $ 35.3184 ¥ 292.7012
库存: 103
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 493.17
