3-1437603-8

产品分类: 指轮/滚轮开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: TS-DPS9131AK
供应商: 海外现货
标准整包数: 1

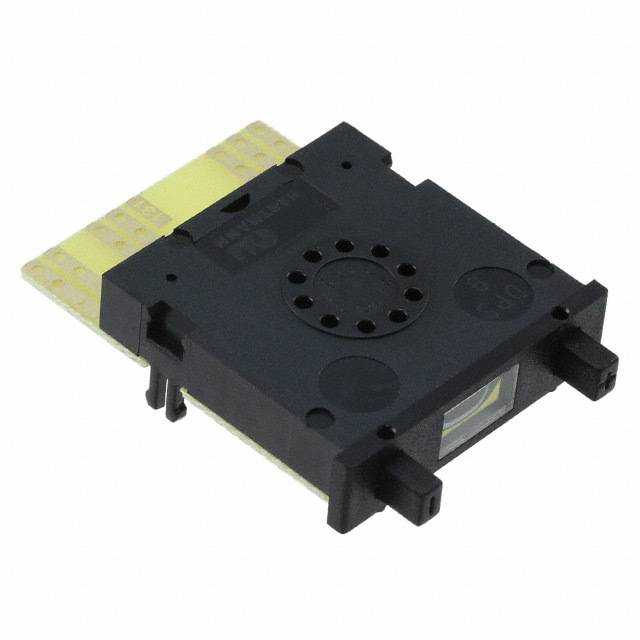

TE CONNECTIVITY 指轮/滚轮开关 3-1437603-8

3-1437603-8概述

    DPS9 & DPS10 系列推轮开关技术手册

    1. 产品简介


    DPS9 和 DPS10 系列是双按钮编码开关,设计用于前装安装。这两种型号的高度相同,但宽度略有不同。DPS9 型号的每段宽度为 0.315 英寸(约 8.00 毫米),而 DPS10 型号的宽度为 0.395 英寸(约 10.00 毫米)。这些开关提供静音且可靠的双向操作,并可以直接替换常见的拇指轮开关。读数字符比类似的拇指轮大 60%,并且采用金镀擦拭接触方式,确保低电平操作的可靠性和长久使用寿命。模块化设计使得组装快捷方便。

    2. 技术参数


    - 电气特性:
    - 联系额定值:0.4 VA @ 20 VDC 或峰值交流
    - 联系电路电阻:最大 0.20 欧姆
    - 机械寿命:超过 10^6 次操作
    - 操作力:约 16 盎司
    - 环境参数:
    - 工作温度范围:-20°C 至 +80°C
    - 尺寸参数:
    - 面板开口尺寸:DPS9 和 DPS10 的面板开口分别为 \(N \times 0.393 + 0.354\) 英寸和 \(N \times 0.315 + 0.354\) 英寸,分别等于 \(N \times 10.00 + 9.00\) 毫米和 \(N \times 8.00 + 9.00\) 毫米。

    3. 产品特点和优势


    - 尺寸灵活:DPS9 和 DPS10 分别适用于不同宽度需求的应用场合。
    - 可靠性高:金镀擦拭接触确保低电平操作的可靠性和长久使用寿命。
    - 快速更换:简单的双按钮机制允许用户迅速改变数值设置。
    - 模块化设计:模块化设计方便快捷组装和拆卸。

    4. 应用案例和使用建议


    DPS9 和 DPS10 推轮开关常应用于需要高精度、高可靠性的工业自动化系统、测量仪器、医疗设备等领域。建议在安装时仔细选择合适的面板开口尺寸以确保安装顺畅。此外,在使用过程中,要定期检查接触点,以保持良好的接触性能。

    5. 兼容性和支持


    - 兼容性:DPS9 和 DPS10 可以与多种标准 PCB 终端连接器配合使用。
    - 支持:制造商提供技术支持和维修服务。联系方式如下:
    - 美国:1-800-522-6752
    - 南美洲:55-11-3611-1514
    - 加拿大:1-905-470-4425
    - 香港:852-2735-1628
    - 墨西哥:01-800-733-8926
    - 日本:81-44-844-8013
    - 中美洲:52-55-5-729-0425
    - 英国:44-141-810-8967

    6. 常见问题与解决方案


    - 问题:如何正确安装 DPS9 或 DPS10 开关?
    - 解决方法:确保选择正确的面板开口尺寸,并按照制造商提供的安装指南进行操作。
    - 问题:接触电阻过高怎么办?
    - 解决方法:检查接触点是否有污垢或磨损,并进行清洁或更换部件。
    - 问题:操作力异常增大?
    - 解决方法:检查内部机械结构是否有损坏或磨损,并及时更换。

    7. 总结和推荐


    综上所述,DPS9 和 DPS10 推轮开关凭借其可靠的双向操作、灵活的尺寸选择以及高可靠性,在工业自动化、医疗设备及测量仪器等领域具有显著的应用价值。如果需要一种能够快速、精确且耐用的开关解决方案,我们强烈推荐选择 DPS9 或 DPS10 系列。其提供的技术支持和售后服务也进一步保证了用户的使用体验。

3-1437603-8参数

参数
电压额定值 -
电气寿命 -
机械寿命 -
最大交流触点电压 -
电流额定值 -

3-1437603-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1437603-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 指轮/滚轮开关 TE CONNECTIVITY 3-1437603-8 3-1437603-8数据手册

3-1437603-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.5992 ¥ 294.0932
10+ $ 31.6017 ¥ 268.6144
20+ $ 30.1872 ¥ 256.5912
30+ $ 29.5944 ¥ 251.5524
50+ $ 29.013 ¥ 246.6105
75+ $ 28.443 ¥ 241.7655
300+ $ 27.8844 ¥ 237.0174
库存: 283
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 294.09
直接购买
加入购物车
