303109103

产品分类: 指轮/滚轮开关
厂牌: C&K
产品描述:
供应商型号: N-303109103
供应商: 云汉优选
标准整包数: 1

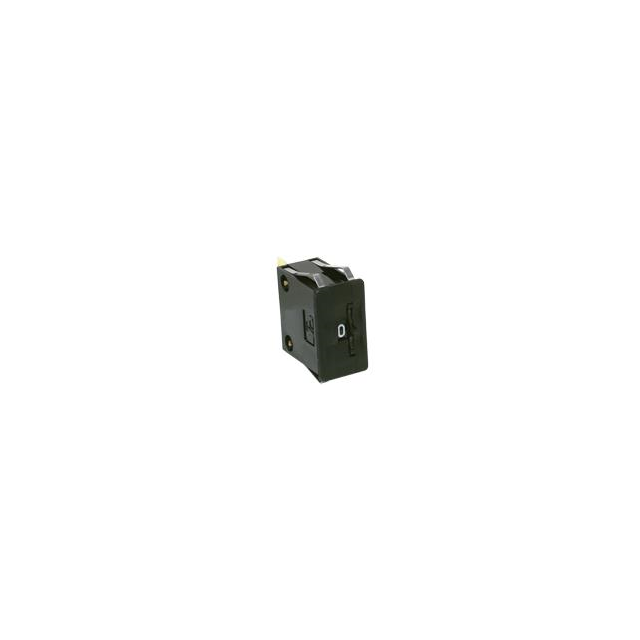

C&K 指轮/滚轮开关 303109103

303109103概述

    CK Switches M-3 Thumbwheel Switch

    产品简介


    CK Switches M-3是一款多用途的旋转编码开关,适用于各种工业和消费电子产品。它具有多种配置选项,包括不同数量的开关部分、功能代码和终端类型,能够满足广泛的测试和测量需求,同时适用于工业设备和计算机设备。

    技术参数


    以下是CK Switches M-3的主要技术参数:
    - 接触额定值:连续承载1安培电流,开关最大承受100毫安电流。
    - 工作电压:直流电(DC)50毫伏至28伏特,交流电(AC)120伏特。
    - 电气寿命:可达100,000次操作。
    - 接触电阻:初始状态下典型值低于100毫欧,工作电压为2-4伏特直流电,电流为100毫安。
    - 绝缘电阻:最小值为10^9欧姆。
    - 介电强度:海平面条件下,各输出端子与公共端子间至少500伏特交流电(rms)。
    - 工作温度范围:-40°C 至 65°C。

    产品特点和优势


    CK Switches M-3拥有以下几个独特的优势:
    - 行业中最全面的产品系列:提供各种配置选择,满足特定需求。
    - 安装灵活性:通过可选的隔板适应大多数面板切口。
    - 安装方式多样:可以选择前装或后装方式。

    应用案例和使用建议


    CK Switches M-3广泛应用于测试与测量设备、工业设备及计算机设备。例如,在医疗成像设备中,可以用于调节图像亮度;在自动售货机中,用于设置交易金额。为了优化使用效果,建议在安装时考虑合适的密封类型和接触方式,以确保长期稳定性和耐用性。

    兼容性和支持


    CK Switches M-3设计符合RoHS标准,保证无铅环保。制造商提供详细的配件选项,包括不同的终止方式和组件,以满足定制化需求。此外,公司还提供技术支持,帮助客户解决配置和安装过程中可能遇到的问题。

    常见问题与解决方案


    - 问题:如何安装密封圈?
    - 解决方案:参照手册中的步骤,先在安装位置涂抹适量的密封胶,然后将密封圈固定到位并紧固。

    - 问题:如何确认正确的接触点?
    - 解决方案:使用万用表测量接触点之间的电阻,确保其低于手册中规定的最大值。

    总结和推荐


    总体而言,CK Switches M-3是一款多功能且高性能的旋转编码开关,具有丰富的配置选项和广泛的应用场景。无论是需要在恶劣环境中保持稳定运行的工业应用,还是对耐用性有较高要求的消费电子产品,CK Switches M-3都是一个可靠的选择。鉴于其优良的设计和性能,我强烈推荐这款产品。

303109103参数

参数
机械寿命 -
最大交流触点电压 -
电流额定值 -
电压额定值 -
电气寿命 -
安装方式 卡入式安装,按扣安装,焊接安装,边缘安装,面板安装
零件状态 停产
包装方式 散装

303109103厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

303109103数据手册

厂牌 PDF简要描述 下载
C&K 指轮/滚轮开关 C&K 303109103 303109103数据手册

303109103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 50.1168 ¥ 425.9928
6+ $ 47.792 ¥ 406.232
11+ $ 46.4406 ¥ 394.7451
22+ $ 45.543 ¥ 387.1155
库存: 22
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 1277.97
