首页  >  产品百科  >  WP7-P026VA1-R8000

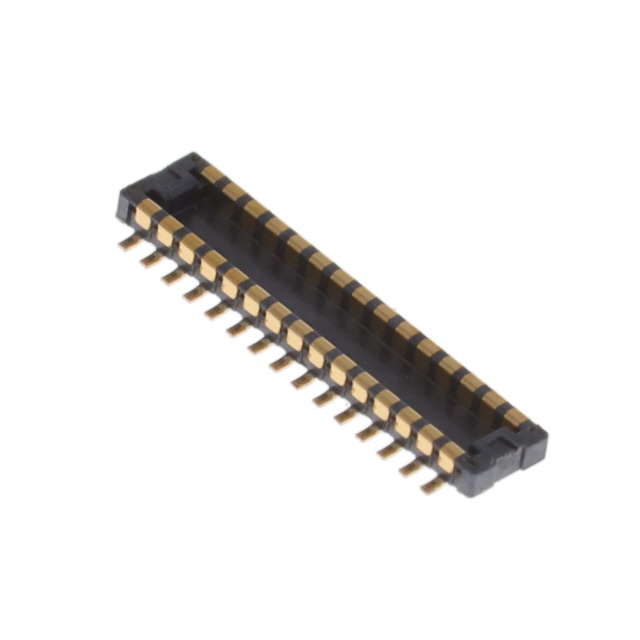

WP7-P026VA1-R8000

产品描述: 400μm 2 26pin SMD,P=0.4mm 贴片安装
供应商型号: JY-WP7-P026VA1-R8000
供应商: 云汉优选
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 板垫片/叠接器(板对板) WP7-P026VA1-R8000

WP7-P026VA1-R8000概述


    产品简介


    JAE PMK Div. WP7系列 FPC连接器
    JAE PMK Div. WP7系列 FPC连接器 是一种适用于板对板(柔性印刷电路)连接器的产品,具有0.4毫米的极小间距。该系列产品特别适合用于高密度安装在超薄的信息通信设备中,如智能手机、平板电脑、液晶显示器和笔记本电脑等。根据不同的功能需求,该系列提供两种类型:低引脚数量(WP7A)和高引脚数量(WP7B),两者共享相同的安装模式,以便用户可以根据需要选择合适的配置。

    技术参数


    - 接触点数量:WP7A提供10至32个接触点,WP7B提供34至70个接触点。
    - 间距:0.4毫米,双排。
    - 操作温度范围:-40°C到+85°C。
    - 接触电阻:最大70毫欧姆(初始值)。
    - 寿命:30次插拔循环。
    - 额定电流:交流或直流,每终端0.3安培。
    - 额定电压:交流或直流,50伏特。
    - 绝缘电阻:最小100兆欧姆(初始值)。
    - 耐压强度:交流250伏特有效值,持续1分钟。
    - 插入力:WP7A最大1.50N乘以接触点数,WP7B最大1.00N乘以接触点数。
    - 拔出力:WP7A最小0.15N乘以接触点数,WP7B最小0.10N乘以接触点数。

    产品特点和优势


    - 高度可靠:接触结构设计确保高耐磨性和高接触可靠性。
    - 防松动设计:牢固的固定夹防止绝缘体断裂和从柔性电路板上剥离。
    - 双接触点设计:抵抗扭曲应力。
    - 无铅设计:符合RoHS标准。
    - 高速信号传输:信号触点支持高达10Gbps的数据传输速率。
    - 兼容多种协议:支持MIPI、USB3.1 Gen2和PCIe Gen3传输。
    - 低插入力和高拔出力:不同型号针对不同的引脚数量进行优化,以满足不同需求。

    应用案例和使用建议


    - 移动设备:用于手机和平板电脑等移动设备中的高密度连接。
    - 显示设备:用于LCD和LED屏幕的柔性连接。
    - 计算机和网络设备:用于笔记本电脑、服务器和路由器等设备的内部连接。
    - 工业自动化设备:用于工厂自动化系统的内部布线。
    使用建议:
    - 在设计时要考虑到接触点的数量和间距。
    - 确保连接器稳固地安装在电路板上,避免震动引起的接触不良。
    - 选择合适的型号以满足所需的数据传输速度和电气特性要求。

    兼容性和支持


    - 兼容性:该产品可与其他符合相关标准的电子元器件和设备兼容,适用于广泛的应用场景。
    - 支持和服务:制造商提供详尽的技术文档和客户支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何正确安装该连接器?
    - 解决方案:确保电路板上的焊盘和连接器的针脚对齐,并使用适当的焊接工艺。
    - 问题2:如何处理接触不良的情况?
    - 解决方案:检查接触点是否有氧化物或其他杂质,并进行清洁。如有必要,重新焊接连接器。
    - 问题3:如何判断连接器是否达到使用寿命?
    - 解决方案:定期检查连接器的磨损情况,如有磨损严重应及时更换。

    总结和推荐


    JAE PMK Div. WP7系列 FPC连接器 是一款专为高密度安装设计的高品质连接器。其卓越的性能、可靠的机械和电气特性,使其成为现代电子设备的理想选择。尽管成本略高于同类产品,但其出色的耐用性和稳定性使其在长期使用中更具经济性。强烈推荐用于对空间和可靠性有严格要求的应用场合。

WP7-P026VA1-R8000参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 400μm
端接 -
排数 2
长度- 堆叠高度 -
针脚数 26pin
触头镀层 - 柱(配接) -
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WP7-P026VA1-R8000厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

WP7-P026VA1-R8000数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 板垫片/叠接器(板对板) JAPAN AVIATION ELECTRONICS WP7-P026VA1-R8000 WP7-P026VA1-R8000数据手册

WP7-P026VA1-R8000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.6899
库存: 29
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.68
