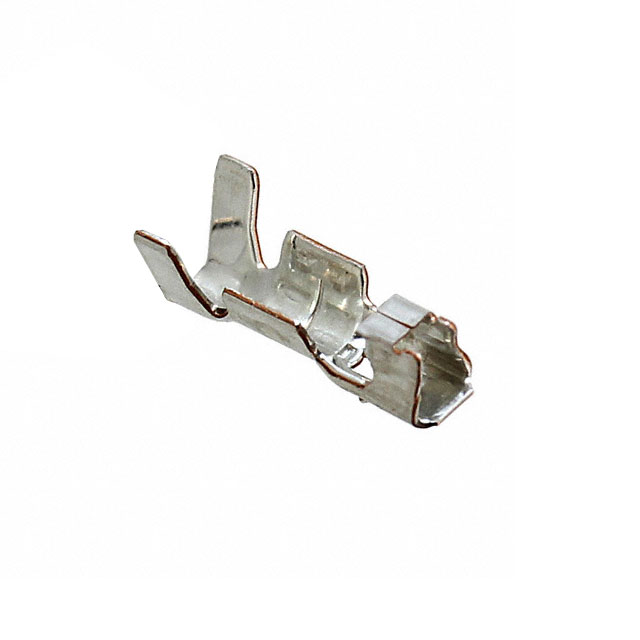

IL-G-C2-SA-10000

产品分类: 矩形连接器 - 触头
产品描述: Connector Headers and PCB Receptacles 压接 锡 22-28 AWG 压入式
供应商型号: REB-CONN15594
供应商: 海外现货
标准整包数: 10000
JAPAN AVIATION ELECTRONICS 矩形连接器 - 触头 IL-G-C2-SA-10000

IL-G-C2-SA-10000概述

    # JAE IL-G 系列连接器技术手册解析

    产品简介


    JAE Electronics(日本航空电子工业有限公司)是一家全球领先的电子元器件制造商和服务提供商,其产品线涵盖广泛的应用领域,包括计算机、办公设备、测量仪器、通信设备、消费电子、家用电器、工厂自动化(FA)设备等。IL-G 系列连接器是 JAE 推出的一款低剖面、高性能的 PCB-to-Cable 连接器系列,专为现代电子设备设计,以满足高效能、紧凑化的需求。
    IL-G 系列的主要功能在于提供可靠的 PCB 和电缆之间的电气连接,适用于多种场景,包括计算机外设、通信设备、智能家居、以及工业控制设备。其紧凑的设计和多样的配置使其成为高可靠性连接的理想选择。

    技术参数


    以下是 IL-G 系列连接器的技术规格:
    | 参数 | 值 |

    | 接触间距 | 2.50mm (.098") |
    | 接触类型 | 针接触(P)、插座接触(S) |
    | 接触排列 | 单排(S) |
    | 接触数量 | 2至15个 |
    | 电流容量 | 每个接触点 3A |
    | 绝缘耐压 | 1500VAC(峰值,持续1分钟) |
    | 绝缘电阻 | ≥100兆欧姆 |
    | 接触电阻 | ≤20毫欧姆 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 适用 PCB 厚度 | 1.6mm 至 2.6mm |
    | 适用电缆尺寸 | AWG #22 至 #28 |
    | 外壳材料 | 6-6 尼龙(UL94-V0,浅棕色) |
    | 插针材料 | 黄铜,镀镍后再镀锡 |
    | 插座材料 | 磷青铜,镀锡 |

    产品特点和优势


    IL-G 系列连接器的独特之处在于其低剖面设计(总高度仅10mm),非常适合空间有限的设备。此外,其防错配结构和摩擦锁定机制提高了操作的安全性和稳定性。关键优势包括:
    - 低剖面设计:节省空间,便于紧凑化设计。
    - 高性能连接:高电流承载能力(每点3A),适合高负载应用场景。
    - 可靠性和耐用性:1500VAC 的绝缘耐压值和≥100兆欧姆的绝缘电阻保证了连接的长期可靠性。
    - 适用性强:支持广泛的 PCB 厚度和电缆尺寸。

    应用案例和使用建议


    IL-G 系列连接器广泛应用于以下场景:
    1. 计算机和外围设备:例如服务器背板、打印机接口。
    2. 通信设备:如基站天线接口、路由器模块连接。
    3. 工业自动化:用于工厂控制面板的信号传输。
    4. 消费电子:例如智能音箱、智能家居设备。
    使用建议:
    - 在安装前确保接触表面清洁,避免污染。
    - 使用推荐的压接工具(如 CT150-1 系列)以保证良好的电气连接。
    - 定期检查连接器的状态,特别是在高温或振动环境下运行时。

    兼容性和支持


    IL-G 系列连接器与市场上常见的 PCB 和电缆兼容,同时 JAE 提供了完善的售后和技术支持服务。用户可以通过官方网站下载详细的产品文档,或者联系当地的销售和技术支持团队获取帮助。

    常见问题与解决方案


    1. 问:如何确保连接器安装牢固?
    - 答:使用推荐的压接工具进行正确安装,避免接触不良。
    2. 问:连接器在极端温度下是否稳定?
    - 答:IL-G 系列连接器的工作温度范围为 -40°C 至 +85°C,适合大多数应用环境。
    3. 问:如何处理接触电阻偏高的问题?
    - 答:检查压接过程是否正确,必要时重新压接或更换连接器。

    总结和推荐


    JAE IL-G 系列连接器凭借其卓越的性能、稳定的连接质量和高可靠性,在多个行业领域具有显著的市场竞争力。其紧凑的设计、可靠的电气特性和广泛的适用性使其成为连接 PCB 和电缆的理想选择。强烈推荐给需要高性能连接解决方案的工程师和设计师。无论是消费电子产品还是工业设备,IL-G 系列连接器都是值得信赖的选择。

IL-G-C2-SA-10000参数

参数
触头镀层厚度 -
类型 Connector Headers and PCB Receptacles
线规 22-28 AWG
触头镀层
触头端接 压接
安装方式 压入式
零件状态 在售
包装方式 卷带包装
