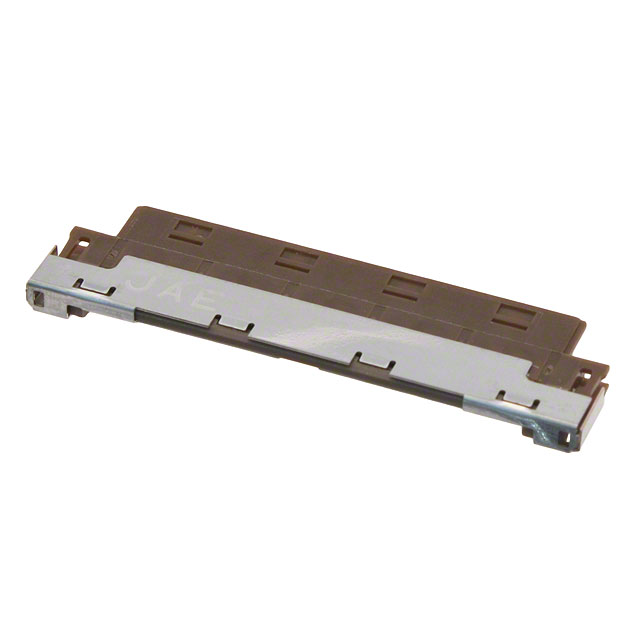

FI-SE20MRE

产品描述: JAE LVDS接口, FI系列, 20路, 1行, 1.25mm节距, 电缆安装, FCP 插头
供应商型号: REB-COREC18505
供应商: 海外现货
标准整包数: 50
JAPAN AVIATION ELECTRONICS 矩形连接器 - 自由悬挂/面板安装 FI-SE20MRE

FI-SE20MRE概述

    FI系列连接器技术手册解析

    产品简介


    FI系列连接器是专为薄型设备设计的单排连接器和为高密度封装设计的双排连接器。这些连接器适用于PCB板到线缆的应用场景,例如液晶显示接口、液晶逆变器、PC、PDA、DVC、移动电话、数码相机等各种先进的微型设备。

    技术参数


    - 接触间距:单排1.25mm,双排0.625mm。
    - 额定电流:1A。
    - 耐电压:交流电压500Vrms(持续一分钟)。
    - 绝缘电阻:最小值为100兆欧姆。
    - 接触电阻:最大值为40毫欧姆。
    - 适用导线规格:AWG#28至#32或1.25mm节距FPC,厚度为0.14mm。
    - 操作温度范围:-40°C至+80°C。

    产品特点和优势


    FI系列连接器具有以下显著特点:
    - 低剖面SMT贴装插座,便于实现高效能包装。
    - 具备出色的电磁干扰屏蔽效果(金属壳版本)。
    - 带有防止浮起的固定装置,有助于提升焊接时的稳定性并增加电路板上的固定力。同时,这种固定装置还能与电路板上的地线相连。
    - 可提供三种类型的电缆端子插头:离散线缆压接型、线缆束型和柔性印刷电路板(FPC)零插入力(ZIF)型。
    - 支持标准型和反向型两种接头,便于从正面或背面安装,且插头方向一致。
    - 具备防止误配的键位锁定功能和摩擦锁定功能,确保稳固连接。
    - 单排插座和FPC插头可提供表面安装和背板安装两种选项。
    - 插座可以提供带自动上料功能的卷盘式包装,适用于自动装配线。

    应用案例和使用建议


    FI系列连接器广泛应用于LCD显示器接口、LCD逆变器、个人计算机(PC)、个人数字助理(PDA)、摄像机(DVC)、移动电话、数码相机等各种先进微型设备。使用建议如下:
    - 确保在低温或高温环境下,连接器仍能保持稳定的工作状态。
    - 使用合适的电缆和导线规格以保证良好的信号传输。
    - 在安装过程中,注意正确对齐键位,避免误配。

    兼容性和支持


    FI系列连接器与多种电子设备兼容,能够应用于不同的板载接口。制造商提供全面的技术支持和服务,包括详细的安装指南和故障排除文档,以帮助客户顺利集成和使用这些连接器。

    常见问题与解决方案


    1. 问题:如何处理安装过程中出现的误配现象?
    - 解决方案:确保安装前正确对齐键位,严格按照说明书操作,避免出现误配。
    2. 问题:如果出现接触不良的情况,应采取什么措施?
    - 解决方案:检查所有连接部分是否有灰尘或杂质,并进行清洁。必要时,重新焊接连接点。
    3. 问题:当设备在高温环境中运行时,发现连接器工作不稳定怎么办?
    - 解决方案:选择具备良好热稳定性的连接器型号,并确保在规定的温度范围内使用设备。

    总结和推荐


    FI系列连接器凭借其卓越的设计、强大的兼容性和丰富的应用场景,在市场上具有很高的竞争力。这些连接器不仅适用于高端电子产品,也能满足日常消费电子设备的需求。对于需要高性能和可靠性的应用场景,强烈推荐使用FI系列连接器。

FI-SE20MRE参数

参数
颜色 黑色
针脚数 20pin
触头镀层厚度 100nm
电缆端接 -
线规 28-32AWG
间距 1.25mm
触头镀层
类型 Detent Lock,Plug
排数 1
长*宽*高 31.5mm(长度)*8.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

FI-SE20MRE厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

FI-SE20MRE数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 自由悬挂/面板安装 JAPAN AVIATION ELECTRONICS FI-SE20MRE FI-SE20MRE数据手册

FI-SE20MRE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.922 ¥ 43.1659
100+ $ 4.7936 ¥ 42.0399
150+ $ 4.708 ¥ 41.2892
250+ $ 4.587 ¥ 40.228
400+ $ 4.3848 ¥ 38.4547
库存: 9311
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 2158.29
