首页  >  产品百科  >  WP7A-S026VA1-R8000

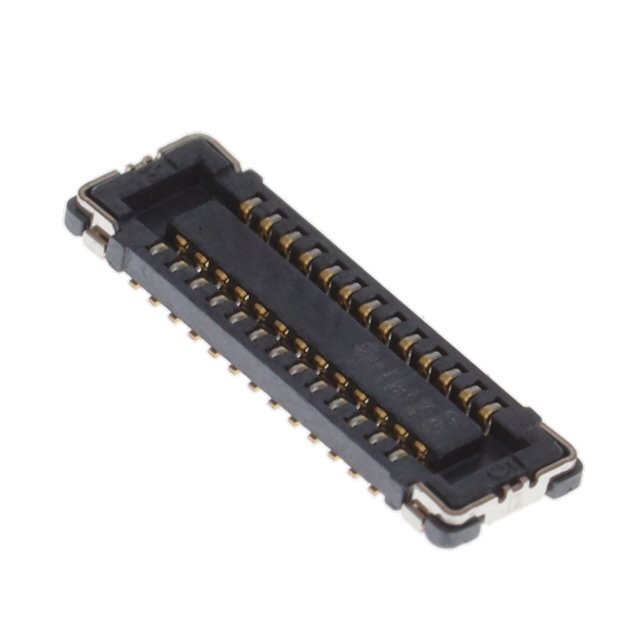

WP7A-S026VA1-R8000

产品描述: 400μm 2 26pin SMD,P=0.4mm 贴片安装
供应商型号: JY-WP7A-S026VA1-R8000
供应商: 云汉优选
标准整包数: 1
JAPAN AVIATION ELECTRONICS 矩形连接器 - 板垫片/叠接器(板对板) WP7A-S026VA1-R8000

WP7A-S026VA1-R8000概述


    产品简介


    MB-0228-3系列是JAE公司生产的WP7系列板对板(FPC)连接器。这款连接器主要用于高密度装配场合,特别适用于移动电话、智能手机、LCD显示器和笔记本电脑等薄型信息通信设备中。WP7系列提供两种型号:WP7A和WP7B。其中,WP7A支持10到32个触点,而WP7B支持34到70个触点,能够满足不同产品功能的需求。

    技术参数


    - 触点数:WP7A型号可选10, 16, 20, 22, 24, 26, 28, 30, 32个触点;WP7B型号可选34, 40, 50, 60, 70个触点。
    - 间距:0.4mm,2行排列。
    - 工作温度范围:-40°C至+85°C。
    - 接触电阻:最大70mΩ(初始)。
    - 寿命:30次插拔循环。
    - 插入力:WP7A为1.50N x n最大值,WP7B为1.00N x n最大值(n表示触点数量)。
    - 拔出力:WP7A为0.15N x n最小值,WP7B为0.10N x n最小值(n表示触点数量)。
    - 额定电流:每端子交流或直流0.3A。
    - 额定电压:交流或直流50V。
    - 绝缘电阻:初始最小值为100MΩ。
    - 耐压能力:交流250V有效值持续1分钟。
    - 信号传输率:支持10Gbps传输率。
    - 支持协议:MIPI、USB3.1 Gen2和PCIe Gen3。

    产品特点和优势


    WP7系列连接器具备以下优势:
    - 高可靠性:采用2点接触设计,确保高接触可靠性。
    - 防松动设计:特殊的保持结构可以防止绝缘体从FPC上断裂或剥落。
    - 抗扭力:2点接触设计有助于抵抗扭力。
    - 无铅化:接触部分采用镍屏障来防止焊料渗入。
    - 高速传输:信号触点支持高达10Gbps的传输率。
    - 兼容性强:支持MIPI、USB3.1 Gen2和PCIe Gen3等多种协议。

    应用案例和使用建议


    WP7系列连接器广泛应用于移动电话、智能手机、LCD显示器和笔记本电脑等领域。例如,在智能手机中,WP7系列连接器可用于屏幕与主板之间的连接。为了获得最佳性能,建议在高湿度环境中使用时进行额外防护。此外,用户应定期检查连接器的插拔力,以确保长期稳定运行。

    兼容性和支持


    WP7系列连接器具有良好的兼容性,能够与多种电子元器件和设备无缝对接。制造商提供详细的规格和使用指南,同时提供售后服务和技术支持。如有任何问题,用户可以通过电话或邮件联系技术支持团队获取帮助。

    常见问题与解决方案


    1. Q: 连接器插拔次数有限制吗?
    A: 是的,WP7系列连接器的寿命为30次插拔循环。建议在设计时考虑连接器的寿命,避免频繁更换。
    2. Q: 如何防止连接器在使用过程中松动?
    A: 使用时确保正确安装并使用正确的插入和拔出力度。如果需要更可靠的固定,可以使用额外的紧固件。
    3. Q: 如何处理长时间暴露在高温环境下导致的接触电阻增加?
    A: 定期清洁连接器,并确保良好的散热条件。如果接触电阻仍然较高,可能需要更换新的连接器。

    总结和推荐


    总体而言,WP7系列连接器以其高可靠性、高速传输能力和广泛的适用范围成为市场上备受青睐的产品。它不仅适用于各种便携式电子设备,还能够在要求严格的工业自动化环境中稳定运行。对于追求高性能和稳定性的用户来说,WP7系列是一个值得推荐的选择。

WP7A-S026VA1-R8000参数

参数
排数 2
长度- 堆叠高度 -
针脚数 26pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 400μm
端接 -
通用封装 SMD,P=0.4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WP7A-S026VA1-R8000厂商介绍

Japan Electronics Industry株式会社(日本**电子工业株式会社),是一家日本的**电子设备制造商,专注于为**领域提供先进的电子系统和解决方案。该公司的产品主要分为以下几个分类:

1. 飞行控制系统:包括飞行控制计算机、自动驾驶仪等,用于确保**的稳定飞行和自动导航。

2. 通信导航系统:涉及无线电通信设备、导航系统等,帮助**在复杂的空中交通中保持正确的航向。

3. **电子设备:包括飞行数据记录器(黑匣子)、显示系统等,提供飞行信息和数据记录。

4. **照明系统:为**内外提供照明,包括驾驶舱照明、外部信号灯等。

5. **电子组件:生产各种电子组件,如传感器、显示器等,用于**的各个系统。

Japan Electronics的优势在于:

- 技术领先:拥有先进的**电子技术,不断研发创新产品。
- 质量可靠:产品经过严格的质量控制,确保在极端环境下的稳定性和可靠性。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球合作:与全球多家**公司和制造商建立了合作关系,拥有广泛的市场网络。

WP7A-S026VA1-R8000数据手册

厂牌 PDF简要描述 下载
JAPAN AVIATION ELECTRONICS 矩形连接器 - 板垫片/叠接器(板对板) JAPAN AVIATION ELECTRONICS WP7A-S026VA1-R8000 WP7A-S026VA1-R8000数据手册

WP7A-S026VA1-R8000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.4147
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.41
