CLA80MT1200NHR

产品分类: 晶闸管/可控硅
厂牌: IXYS
产品描述: 70mA 88A 480A,520A 1.2KV 1.7V 通孔安装
供应商型号: ZT-CLA80MT1200NHR
供应商: 海外现货
标准整包数: 1

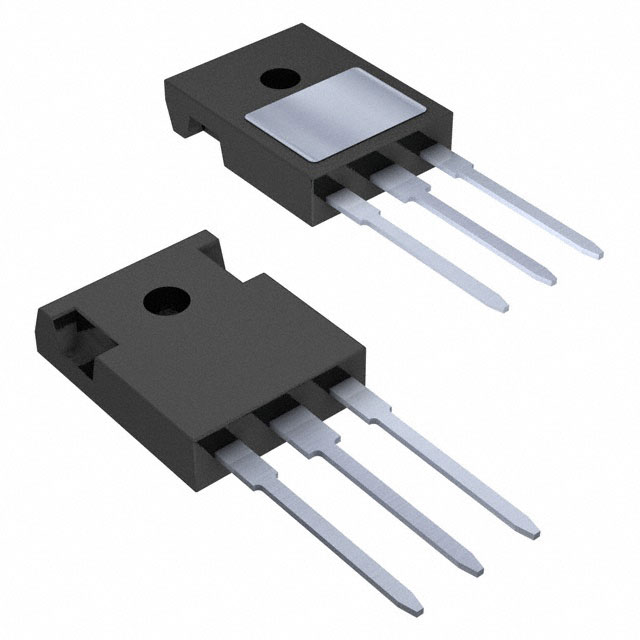

IXYS 晶闸管/可控硅 CLA80MT1200NHR

CLA80MT1200NHR概述


    产品简介


    CLA80MT1200NHR:三象限双向晶闸管
    CLA80MT1200NHR是一款高性能三象限双向晶闸管(Triac),专为交流电线路频率应用设计。它采用平面化钝化芯片技术,具备长期稳定的工作特性和高效率。该产品主要用于电源转换、软启动交流电机控制、直流电机控制、照明和温度控制等领域。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 额定电流 | 80 | A |
    | 反向电压 | 1200 | V |
    | 正向电压降 | 1.26 | V |
    | 总功率耗散 | 190 | W |
    | 热阻(结至外壳) | 0.65 | K/W |
    | 最大门极功耗 | 150 | W |
    | 阈值电压 | 0.88 | V |
    | 关断时间 | 150 | µs |
    | 门极延迟时间 | 2 | µs |

    产品特点和优势


    - 三象限操作:QI - QIII,适用于正负半周期的工作。
    - 平面化钝化芯片技术:确保长期稳定的工作特性和可靠性。
    - RoHS合规:符合环保标准,绿色无害。
    - DCB陶瓷背面:提高散热效率,减少重量。
    - 高级功率循环能力:确保长时间可靠运行。

    应用案例和使用建议


    应用案例:
    1. 软启动交流电机控制:通过控制交流电压波形来实现电机的平稳启动,避免瞬间电流冲击。
    2. 电源转换:用于各种交流电源转换应用,如电源适配器和变频器。
    使用建议:
    - 散热管理:由于该晶闸管的功率耗散较高,必须配备有效的散热装置以保持正常工作温度。
    - 电路布局:在电路设计时,应注意合理的布线和组件放置,以减少电磁干扰。

    兼容性和支持


    - 兼容性:该产品采用ISO247标准封装,可广泛应用于多种设备和系统中。
    - 支持和服务:制造商提供全面的技术支持和售后服务,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关过程中出现异常噪音 | 检查门极触发电流和电压是否正确设置 |
    | 功率耗散过高 | 确保散热良好,必要时更换散热器 |
    | 关断时间过长 | 检查门极延迟时间和热阻设置 |

    总结和推荐


    CLA80MT1200NHR是一款高性能、高可靠性的三象限双向晶闸管,特别适用于需要高效稳定工作的各种电力控制应用。其卓越的散热能力和可靠的长期稳定性使其成为市场上的优秀选择。我们强烈推荐在需要高性能电力控制应用的项目中使用此产品。

    通过上述分析,CLA80MT1200NHR不仅满足了技术参数的要求,还在应用领域展现出优异的性能和优势。如果您正在寻找一个可靠且高效的电力控制解决方案,这款产品无疑是一个理想的选择。

CLA80MT1200NHR参数

参数
最大栅极触发电压 1.7V
平均通态电流 -
最大栅极峰值反向电压 -
最大栅极触发电流 70mA
断态电压 1.2KV
断态最大重复峰值漏电流 -
通态非重复峰值电流 480A,520A
开启状态电压 -
RMS通态电流 88A
SCR类型 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

CLA80MT1200NHR厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

CLA80MT1200NHR数据手册

厂牌 PDF简要描述 下载
IXYS 晶闸管/可控硅 IXYS CLA80MT1200NHR CLA80MT1200NHR数据手册
