首页  >  产品百科  >  IXHX40N150V1HV

IXHX40N150V1HV

产品分类: 晶闸管/可控硅
厂牌: IXYS
产品描述: 1.5KV TO-247PLUS-HV 通孔安装
供应商型号: IXHX40N150V1HV
供应商: 国内现货
标准整包数: 300

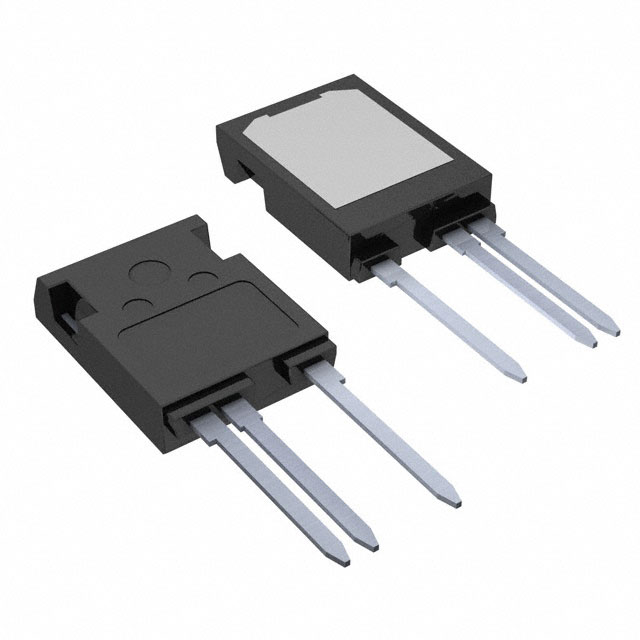

IXYS 晶闸管/可控硅 IXHX40N150V1HV

IXHX40N150V1HV概述

    # IXHX40N150V1HV 1500V MOS Gated Thyristor 技术手册

    产品简介


    基本信息
    产品名称: IXHX40N150V1HV
    类型: MOS Gated Thyristor(带反向并联二极管)
    制造商: IXYS Corporation
    产品编码: DS100610A(6/14)
    主要功能:
    - 高电压操作(高达1500V)
    - 高电流承载能力(峰值电流可达7.6kA)
    - 内置反向并联二极管(用于过压保护)
    应用领域:
    - 容性放电电路
    - 点火系统
    - 固态浪涌保护

    技术参数


    极限参数
    | 参数 | 数值 |

    | VDM(最大反向阻断电压) | 1500 V |
    | 持续VGK电压 | ±30 V |
    | 脉冲VGK电压 | ±40 V |
    | 最大瞬时漏电流 | 7.6 kA |
    | 持续功率消耗 | 695 W |
    | 最高结温 | +150 °C |
    | 存储温度范围 | -55...+150 °C |
    特性参数
    | 参数 | 数值 |

    | VBR (反向击穿电压) | 1500 V |
    | VGK(th) (门控触发电压) | 2.5 - 5.0 V |
    | VT (维持电压) | 5.95 - 7.5 V |
    | rT (导通电阻) | 1.20 mΩ |
    | VF (正向电压降) | 2.2 V |
    | IRM (反向重复峰值电流) | 29 A |
    | Qg(on) (开启电荷) | 99 nC |
    | Coks (输出电容) | 164 pF |
    | RthJC (结壳热阻) | 0.18 °C/W |
    | RthCS (壳铅热阻) | 0.15 °C/W |

    产品特点和优势


    独特功能
    - 非常高的电压处理能力: 能够在1500V电压下稳定运行。
    - 高电流承载能力: 能承受高达7.6kA的瞬时电流。
    - 内置反向并联二极管: 有效防止电压过高导致的损坏。
    优势
    - 高功率密度: 在紧凑封装内实现高效能。
    - 低门驱动要求: 易于集成,降低系统复杂度。

    应用案例和使用建议


    应用案例
    - 容性放电电路: 在储能设备中作为开关,控制放电过程。
    - 点火系统: 在内燃机点火系统中用于快速启动。
    - 固态浪涌保护: 作为电源保护设备,吸收瞬间高电压。
    使用建议
    - 为了保证稳定的开启,建议使用能够提供超过4A电流和大于15V门电压的门驱动器。
    - 由于该组件可能产生较大的瞬时热量,设计散热装置时应充分考虑热阻参数。

    兼容性和支持


    兼容性
    - 该产品与多种标准电路接口兼容,易于与现有系统集成。
    - 适合多种工业应用中的高电压高电流环境。
    支持
    - IXYS提供详尽的技术文档和技术支持,以确保用户在使用过程中得到充分的帮助。
    - 用户还可以通过官方技术支持获取更多关于安装、调试等方面的信息。

    常见问题与解决方案


    问题及解决方案
    1. 问题: 设备出现间歇性故障
    - 解决办法: 检查电路中的接线是否正确且接触良好。
    2. 问题: 门驱动器无法正常触发
    - 解决办法: 确认门驱动器的输出电压和电流是否符合要求。
    3. 问题: 设备工作温度异常升高
    - 解决办法: 确保设备周围有足够的散热条件,检查散热系统是否正常工作。

    总结和推荐


    综合评估
    IXHX40N150V1HV是一款高性能、高可靠性的MOS Gated Thyristor,非常适合在高压、高电流环境中应用。它的高功率密度和低门驱动要求使其在多种工业应用中具有显著的优势。
    推荐
    综上所述,强烈推荐IXHX40N150V1HV用于需要高电压、高电流处理能力的应用场合。如果您正在寻找一种可靠、高效的解决方案,此产品无疑是理想的选择。

IXHX40N150V1HV参数

参数
最大栅极触发电流 -
SCR类型 -
断态电压 1.5KV
断态最大重复峰值漏电流 -
开启状态电压 -
最大栅极触发电压 -
RMS通态电流 -
平均通态电流 -
通态非重复峰值电流 -
最大栅极峰值反向电压 -
16.2mm(Max)
5.1mm(Max)
21.4mm(Max)
通用封装 TO-247PLUS-HV
安装方式 通孔安装
零件状态 在售
包装方式 管装

IXHX40N150V1HV厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IXHX40N150V1HV数据手册

厂牌 PDF简要描述 下载
IXYS 晶闸管/可控硅 IXYS IXHX40N150V1HV IXHX40N150V1HV数据手册

IXHX40N150V1HV封装设计

查看详情并下载
Symbol
Footprint
3D Model
