CMA50P1600FC

产品分类: 晶闸管/可控硅
厂牌: IXYS
产品描述: 80mA 50A 79A 720A,780A 1.6KV 3mA 1.4V 通孔安装 20.29mm*5.21mm*21.34mm
供应商型号: ZT-CMA50P1600FC
供应商: 海外现货
标准整包数: 1

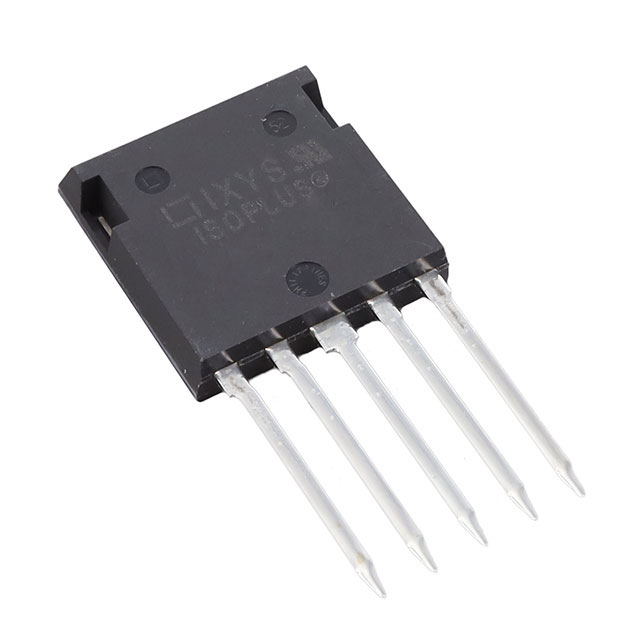

IXYS 晶闸管/可控硅 CMA50P1600FC

CMA50P1600FC概述


    产品简介


    CMA50P1600FC 是一款适用于线频率应用的晶闸管(SCR)。它具有高可靠性和长期稳定性,广泛应用于电动机控制、电源转换器、交流电力控制等领域。由于其优越的电气特性和封装设计,该器件特别适合需要高性能、可靠性和高效散热的应用场合。

    技术参数


    - 型号: CMA50P1600FC
    - 额定电流: 50 A
    - 反向电压: 1600 V
    - 正向压降: 1.56 V
    - 总功率耗散: 170 W @ 25°C
    - 最大门极触发电压: 6 V @ 25°C
    - 最大门极非触发电压: 0.2 V @ 25°C
    - 门极触发电流: 80 mA @ 25°C
    - 门极非触发电流: 5 mA
    - 门极平均功率耗散: 0.5 W
    - 最大门极脉冲耗散: 150 W @ 30 µs
    - 反向重复阻断电压: 1600 V
    - 隔离电压: 3000 Vrms
    - 引脚至底面间距: 5.1 mm
    - 热阻: 2.63 K/W(结到壳)
    - 封装类型: i4-Pac

    产品特点和优势


    CMA50P1600FC 晶闸管具有以下几个显著特点:
    - 门极触发和非触发特性:明确的触发和非触发电压和电流范围,确保精确控制。
    - 长寿命稳定性:计划在使用寿命内保持高可靠性。
    - 低热阻:优化设计以减少热阻,提高效率。
    - 环保合规:RoHS 和 UL 94V-0 合规,确保符合行业标准。

    应用案例和使用建议


    CMA50P1600FC 主要应用于需要精确控制的系统,如电动机软启动、直流电机控制、电源转换器和照明及温度控制等。对于这些应用,建议用户注意散热设计,以确保晶闸管在高温环境下能正常工作。特别是在大电流和高电压条件下,建议采用适当的散热措施来保证系统的稳定性和可靠性。

    兼容性和支持


    CMA50P1600FC 与其他电子元器件兼容,特别是在标准 PCB 安装方面,支持 RoHS 和 UL 94V-0 的标准。IXYS 提供了全面的技术支持和售后服务,包括产品文档、应用指南和技术支持热线等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温下功率损耗增加 | 优化散热设计,如增加散热片或改进散热路径 |
    | 门极触发电流不稳定 | 检查电路连接是否正确,确保电源稳定性 |
    | 反向击穿电压不达标 | 更换符合标准的合格品,检查存储条件 |

    总结和推荐


    总体而言,CMA50P1600FC 晶闸管在性能、可靠性、兼容性和应用多样性方面表现优异。其高电流能力和优良的热管理特性使其非常适合各种高要求的应用。因此,强烈推荐在需要高性能晶闸管的项目中使用该产品。

CMA50P1600FC参数

参数
最大栅极峰值反向电压 -
最大栅极触发电流 80mA
RMS通态电流 79A
最大栅极触发电压 1.4V
SCR类型 -
通态非重复峰值电流 720A,780A
平均通态电流 50A
开启状态电压 -
断态最大重复峰值漏电流 3mA
断态电压 1.6KV
长*宽*高 20.29mm*5.21mm*21.34mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

CMA50P1600FC厂商介绍

IXYS公司是一家全球领先的功率半导体公司,专注于设计、制造和销售高性能的功率半导体产品。其产品广泛应用于工业、医疗、电信、计算机、消费电子、太阳能和汽车等领域。

IXYS的产品主要分为以下几类:
1. 功率MOSFET:用于电源管理、电机控制等应用。
2. IGBT:用于高压、大电流的电力电子应用。
3. 整流器:用于电源、电机驱动等应用。
4. 晶体管:用于信号放大、开关控制等应用。
5. 功率模块:集成了多个功率器件,用于简化设计和提高可靠性。

IXYS的优势在于:
1. 技术领先:IXYS拥有多项专利技术,产品性能优越。
2. 产品齐全:提供广泛的功率半导体产品,满足不同应用需求。
3. 定制服务:根据客户需求提供定制化产品和解决方案。
4. 质量可靠:严格的质量控制和测试流程,确保产品的可靠性和稳定性。
5. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

CMA50P1600FC数据手册

厂牌 PDF简要描述 下载
IXYS 晶闸管/可控硅 IXYS CMA50P1600FC CMA50P1600FC数据手册

CMA50P1600FC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.3113 ¥ 61.2689
库存: 2832
起订量: 9 增量: 25
交货地:
最小起订量为:1
合计: ¥ 61.26
