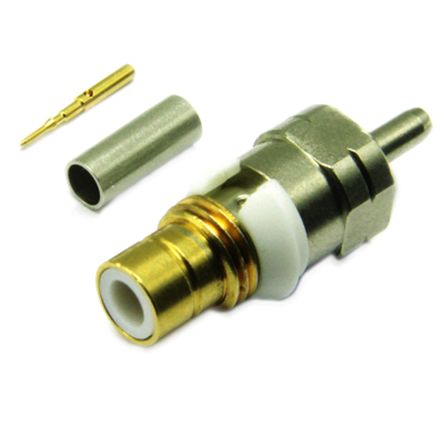

310-831-TNG RG179

产品分类: 同轴连接器(RF)
厂牌: INTERFACE
产品描述: Interface Connectors 43型连接器公头 同轴连接器, 电缆安装, 75Ω阻抗, 压接端接, 用于RG179线
供应商型号: 9160435
供应商: 海外现货
标准整包数: 1
INTERFACE 同轴连接器(RF) 310-831-TNG RG179

310-831-TNG RG179概述


    产品简介


    BT43 4GTIS 产品介绍
    BT43 4GTIS 是一种接口组件,适用于高频信号传输应用。该产品主要用于RF(射频)和微波通信系统中,具备高性能的阻抗匹配能力和可靠的电气连接。其独特的设计使其在需要稳定传输性能的应用场景中表现卓越。

    技术参数


    | 参数 | 值 |

    | 阻抗 | 75 欧姆 |
    | 频率范围 | 0 - 3 GHz |
    | 绝缘电压 | 1500 V rms 最小 |
    | 绝缘电阻 | 500 M-欧姆 最小 |
    | 中心触点保持力 | 22N 最小 |
    | 轴向力 | 60N 最小 |
    | 连接循环次数 | 250 |
    | 工作温度 | -40°C 至 +100°C |
    | 尺寸 | a = 4.5 mm; b = 8.0 mm; c = 21.0 mm; d = 16.5 mm |

    产品特点和优势


    BT43 4GTIS 具备以下几个显著的特点和优势:
    - 高阻抗匹配:其75欧姆的阻抗使得它非常适合高频信号传输,特别是在RF和微波通信系统中。
    - 宽频率范围:支持0至3GHz的频率范围,覆盖大多数现代无线通信标准的需求。
    - 可靠的机械结构:中心触点保持力和轴向力的设计保证了连接的稳定性。
    - 环境适应性强:工作温度范围从-40°C到+100°C,适合各种恶劣环境条件下的应用。
    - 高性能绝缘材料:采用的PTFE绝缘材料提供了优秀的电气性能和耐温性能。

    应用案例和使用建议


    BT43 4GTIS 广泛应用于多种领域,例如:
    - 无线通信:用于移动通信基站、Wi-Fi路由器和其他无线设备。
    - 雷达系统:在军事和民用雷达系统中提供稳定的信号传输。
    - 航空航天:适用于航空电子设备和卫星通信系统。
    使用建议:
    - 在安装过程中确保中心导体可见,以保证良好的接触。
    - 使用正确的工具进行压接操作,确保压接质量。
    - 安装时尽量避免对中心导体造成损伤。

    兼容性和支持


    BT43 4GTIS 与市场上大多数RF和微波通信设备具有良好的兼容性。接口组件有限公司提供了详细的技术文档和全面的客户支持服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题:安装过程中中心导体未正确接触。
    解决方案:检查并确认中心导体是否正确插入,并且在安装过程中避免任何物理损伤。
    2. 问题:连接处出现信号衰减。
    解决方案:重新检查阻抗匹配情况,确保连接符合75欧姆的标准要求。
    3. 问题:压接后出现断路。
    解决方案:检查压接工具是否正确使用,必要时更换新的压接工具。

    总结和推荐


    BT43 4GTIS 是一款专为高频信号传输设计的高性能接口组件。它在阻抗匹配、机械结构和环境适应性方面均表现出色,适用于广泛的工业和商业应用场景。凭借其可靠的产品质量和专业的技术支持,我们强烈推荐使用BT43 4GTIS来满足您的高频信号传输需求。

310-831-TNG RG179参数

参数
最大频率 3GHz
紧固类型 -
端口数 -
触头端接 -
类型 43型连接器
阻抗 75Ω
外壳颜色 -
安装方式 导线安装

310-831-TNG RG179数据手册

厂牌 PDF简要描述 下载
INTERFACE 同轴连接器(RF) INTERFACE 310-831-TNG RG179 310-831-TNG RG179数据手册

310-831-TNG RG179封装设计

查看详情并下载
Symbol
Footprint
3D Model
