973582100

厂牌: ALTECH
产品描述: 4mm test socket, PCB boards, solder terminal, 16A
供应商型号: HA-973582100
供应商: 海外现货
标准整包数: 50

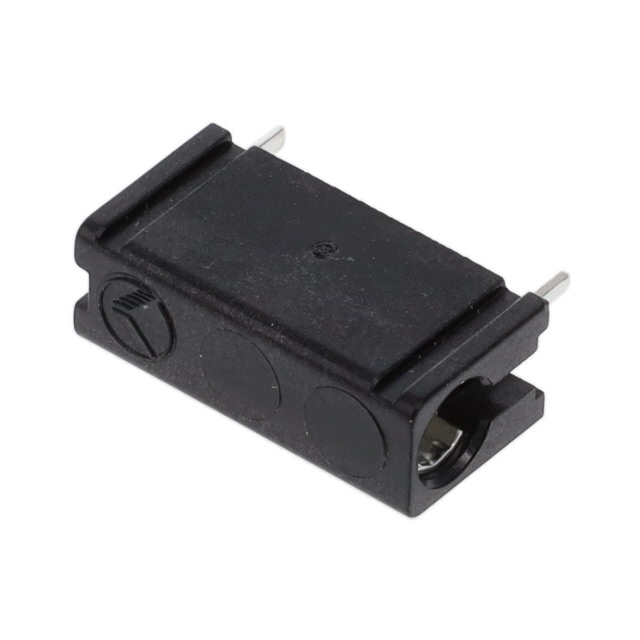

ALTECH 香蕉和尖头连接器 - 插孔/插头 973582100

973582100概述

    Test Jacks: 4mm System

    1. 产品简介


    Test Jacks 4mm System 是一种设计用于测试操作中印刷电路板(PCB)的专用接插件。这种电子元器件通常用于需要高可靠性的电气测试环境中。它们的通用性和耐用性使其成为广泛应用于工业、实验室和设备维修领域的理想选择。

    2. 技术参数


    以下是关于该系列Test Jacks的技术规格汇总:
    | 参数 | 规格 |

    | 针直径 | 4毫米 |
    | 接线端子 | 最大2.5平方毫米 |
    | 电压等级 | CAT I,交流30V,直流60V |
    | 电流等级 | 16安培 |
    | 接触电阻 | 3毫欧姆(型号:931804100至931804107)
    5毫欧姆(型号:973582100至973582101)|
    | 材料规格 | 镍镀铜合金
    金镀铜合金
    锡镀铜合金 |
    | 环境条件 | 工作温度范围:-25°C至+70°C
    燃烧等级:UL 94 HB |

    3. 产品特点和优势


    - 坚固耐用:镍镀和金镀的设计提升了连接可靠性。
    - 多用途适用:适合于各种电气测试需求,包括高频和高压测试。
    - 操作简便:灵活且易安装的设计减少了使用复杂性。
    - 安全性高:通过CAT I认证,适用于多种电气安全标准。
    - 温度适应性强:可以在广泛的温度范围内正常工作。

    4. 应用案例和使用建议


    这些测试夹具常用于对正在运行的PCB进行在线测试。为了确保最佳效果,我们建议定期检查连接点是否有氧化或损坏,并及时更换以避免接触不良。此外,根据手册中的建议进行适当的降额操作以保证长期稳定性。

    5. 兼容性和支持


    本产品与市面上大多数常见的测试设备兼容,可以轻松集成到现有系统中。Altech公司提供了详尽的用户指南和支持服务,以确保用户能够充分利用这些测试夹具的功能。如有任何技术疑问或需要进一步支持,可以直接联系官方客服获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接时出现不稳定的现象 | 确认针直径和插座相匹配,并检查是否有灰尘或异物干扰。 |
    | 测试过程中电压超过额定值 | 参考手册上的降额曲线调整设备的工作条件。 |
    | 长时间使用后接触电阻增加 | 定期清洁和保养接插件以维持良好的接触状态。 |

    7. 总结和推荐


    Test Jacks 4mm System 是一款高效、可靠的电子元器件,尤其适用于高要求的电气测试环境。凭借其坚固的设计、广泛的温度适应能力和优良的接触性能,使得它在众多同类产品中脱颖而出。强烈推荐给那些追求高性能、高稳定性的专业人士及企业用户。

973582100参数

参数
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 散装

973582100厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

973582100数据手册

厂牌 PDF简要描述 下载
ALTECH 香蕉和尖头连接器 - 插孔/插头 ALTECH 973582100 973582100数据手册

973582100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 3.312 ¥ 28.0526
200+ $ 3.2545 ¥ 27.5656
500+ $ 3.1395 ¥ 26.5916
1250+ $ 3.0705 ¥ 26.0071
2500+ $ 3.013 ¥ 25.5201
3750+ $ 2.9555 ¥ 25.0331
6250+ $ 2.898 ¥ 24.5461
库存: 1750
起订量: 150 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2805.26
