1CU1L

产品分类: 断路器
厂牌: ALTECH
产品描述: 125V 277V 1 无 1A 热磁性 控制杆 DIN导轨安装 66.5mm(长度)*17.5mm(高度)
供应商型号: HA-1CU1L
供应商: 海外现货
标准整包数: 1

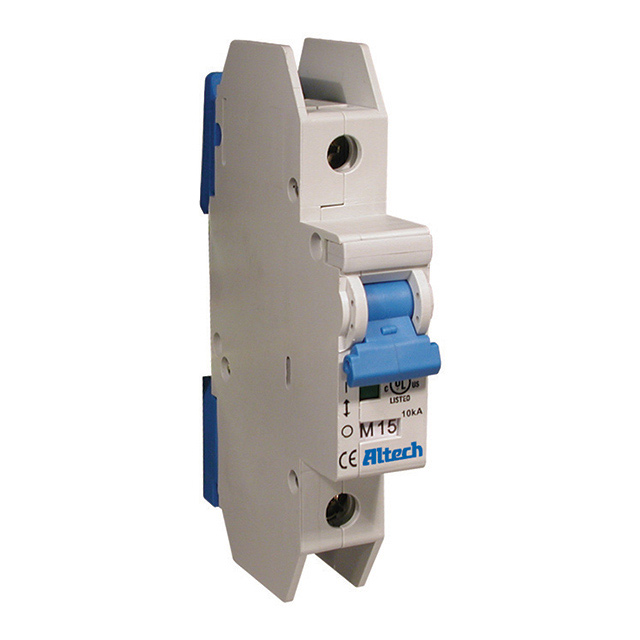

ALTECH 断路器 1CU1L

1CU1L概述


    产品简介


    Altech Corp. L-Series微型模压壳式电路断路器是一种适用于交流和直流应用的小型电路保护装置。这些断路器具备热磁保护特性,适用于广泛的工业和商业应用,如控制电路、变压器、加热设备和通信设备。L-Series电路断路器通过提供过载和短路保护来确保设备的安全运行,能够有效地防止电力系统的故障。

    技术参数


    - 电流/电压额定值:
    - 交流版本:0.2-63A/240VAC,0.2-32A/480Y/277VAC
    - 直流版本:0.2-63A/125VDC,0.2-32A/250VDC
    - 校准温度: 40°C (104°F)
    - 工作温度范围: -25°C 至 60°C (-13°F 至 140°F)
    - 存储温度范围: -25°C 至 75°C (-13°F 至 167°F)
    - 端子尺寸和扭矩:
    - 14-3 AWG:17.5 lb-in. (2.0 Nm)
    - 18-16 AWG:25 lb-in. (2.8 Nm)
    - 端子防护等级: IP20(前端)
    - 电气寿命: 6,000 次开闭循环
    - 机械寿命: 10,000 次开闭循环
    - 振动电阻: 3g (18-50Hz)
    - 安装方向: 可以任意平面安装

    产品特点和优势


    L-Series电路断路器具备以下显著特点和优势:
    - 双重电压评级: 一种设备支持双电压评级,适应更广泛的应用需求。
    - 高断路能力: 具备10kA短路中断容量,确保安全可靠。
    - 指示灯: 配备正向跳闸指示灯(绿色表示未跳闸/已跳闸,红色表示已启动)。
    - 热磁保护: 结合热磁特性,适应多种负载条件。
    - 易于安装: 支持DIN导轨安装,节省空间且方便布线。
    - 广泛应用: 适用于各种负载和环境条件,如低冲击电机、变压器、电源供应器等。

    应用案例和使用建议


    应用案例:
    - 低冲击电机和电阻性负载: 在照明、控制电路和其他保护要求较低的场合,L-Series电路断路器提供可靠的过载保护。
    - 高冲击电机和变压器: 对于启动电流较高的电机和变压器,L-Series电路断路器具有较长的热延迟时间和很高的磁性跳闸点。
    - 通信和计算机设备: 适用于通信设备、计算机设备和不间断电源系统,确保设备的稳定运行。
    使用建议:
    - 在选择L-Series电路断路器时,需根据具体应用中的电流和电压要求进行匹配,以避免不必要的故障。
    - 确保按照手册提供的扭矩要求正确安装端子,以确保接触良好并延长使用寿命。
    - 定期检查和测试电路断路器的功能,确保其始终处于良好的工作状态。

    兼容性和支持


    L-Series电路断路器支持DIN导轨安装,适用于标准DIN导轨系统。此外,Altech公司提供了多种配件,如辅助开关、锁扣适配器和前端安装套件,以增强其控制和监测功能。客户可以自行安装或由厂家安装这些配件,以提高电路断路器的应用灵活性和可靠性。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:端子无法正确连接。
    - 解决方案: 确保使用符合规定扭矩值的螺丝刀,避免过紧或过松,以确保良好的电接触。
    - 问题:电路断路器频繁跳闸。
    - 解决方案: 检查电路负载是否超出额定值,确认所有连接是否牢固,必要时更换合适的电路断路器。
    - 问题:跳闸指示灯不亮。
    - 解决方案: 检查接线是否正确,查看是否有适当的电源供应,如果仍无改善,建议联系技术支持。

    总结和推荐


    综上所述,L-Series微型模压壳式电路断路器是集高可靠性、多功能性和宽泛应用于一体的产品。其高断路能力和双电压评级使其在不同应用中表现出色,特别适合于对电路保护有较高要求的场合。虽然在特定情况下可能需要原型测试以确保最佳效果,但总体来说,L-Series电路断路器是一个值得信赖的选择。强烈推荐在各类电力保护应用中使用Altech Corp.的L-Series电路断路器。

1CU1L参数

参数
额定电压-AC 277V
额定电压-DC 125V
照明电压-标称值 -
照明
断路器类型 热磁性
执行器类型 控制杆
额定电流 1A
极数 1
长*宽*高 66.5mm(长度)*17.5mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1CU1L厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

1CU1L数据手册

厂牌 PDF简要描述 下载
ALTECH 断路器 ALTECH 1CU1L 1CU1L数据手册

1CU1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.29
2+ $ 29.77
5+ $ 29.25
15+ $ 28.6
25+ $ 28.08
50+ $ 27.69
75+ $ 27.17
125+ $ 26.65
250+ $ 26.13
库存: 92
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 30.29
