2C8UL

产品分类: 断路器
厂牌: ALTECH
产品描述: 250V 480V 2 无 8A 热磁 按片 DIN导轨安装
供应商型号: HA-2C8UL
供应商: 海外现货
标准整包数: 1

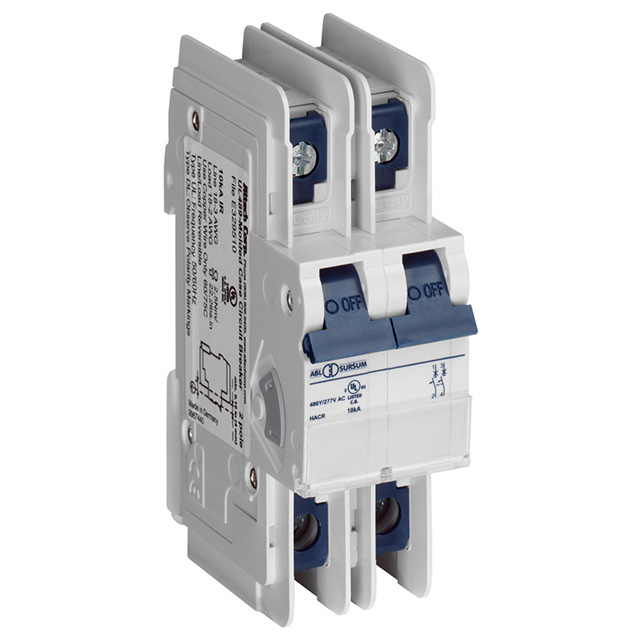

ALTECH 断路器 2C8UL

2C8UL概述

    Altech Corp. UL/DL系列微型塑壳断路器技术手册

    1. 产品简介


    Altech Corp. UL/DL系列微型塑壳断路器是一种广泛应用于各种电路保护的应用设备。此系列断路器设计精良,具备出色的过载和短路保护能力,适用于交流(AC)和直流(DC)电路。其主要功能在于提供可靠的电流保护,确保电器系统的稳定运行。该系列产品广泛应用于工业控制、通信设备、计算机系统、加热制冷设备以及空调系统等领域。

    2. 技术参数


    电气特性
    - 电流/电压范围:
    - UL系列:0.3 - 63A / 240V AC,0.3 - 32A / 480Y/277V AC
    - DL系列:0.3 - 63A / 125/250V DC
    - 校准温度:40°C (104°F)
    - 环境温度范围:
    - 存储温度:-40°C 至 +70°C (-40°F 至 158°F)
    - 工作温度:-25°C 至 +55°C (-13°F 至 131°F)
    - 终端尺寸接受度:顶部18-3 AWG;底部18-2 AWG
    - 终端扭矩(最小/最大):2 Nm (17.7 lb.in.) / 2.5 Nm (22.2 lb.in.)
    - 电气寿命:6,000 次开关循环(ON/OFF)
    - 机械寿命:10,000 次开关循环(ON/OFF)
    - 振动抵抗性:>15g 根据DIN EN 60069-2-59 测试
    - 机械冲击抵抗性:25g @ 11ms
    - 防护等级:IP20 根据IEC/EN 60529
    - 安装方向:任意方向
    - 瞬时短路容量:
    - UL系列:10kA @ 120/240/277V AC
    - DL系列:10kA @ 125V DC (1极),10kA @ 250V DC (2极)
    短路中断能力
    - UL系列:10kA @ 120/240/277V AC
    - DL系列:10kA @ 125V DC (1极),10kA @ 250V DC (2极)

    3. 产品特点和优势


    - 适用范围广泛:适用于交流和直流电路,满足不同应用需求。
    - 高可靠性:采用热磁式保护机制,确保可靠过载和短路保护。
    - 安装方便:DIN轨安装设计,易于安装。
    - 紧凑型设计:17.5mm宽度,适合空间有限的应用环境。
    - 热磁保护特性:具备优良的短路限流能力,符合UL标准。
    - 多极选择:单极、双极、三极及加装中性极选项,适应不同的应用需求。

    4. 应用案例和使用建议


    应用案例
    - 通信设备:如服务器机房、电信基站等设备中的电力保护。
    - 计算机设备:如数据中心、网络设备等电力保障。
    - 工业控制系统:用于各类生产设备的电力保护。
    - 加热制冷设备:如家用空调、商用冷柜等设备的保护。
    - 家用电器:用于家电设备的电流保护。
    使用建议
    - 在安装过程中,确保电路中各参数匹配准确,特别是额定电流与负载相匹配。
    - 注意正确接线,确保直流电路断路器的正负极正确连接。
    - 在特定环境中(如高温、震动等),确保电路断路器的防护等级符合应用要求。

    5. 兼容性和支持


    - 兼容性:UL/DL系列微型塑壳断路器与多数行业标准的电气设备兼容,适用于广泛的应用场景。
    - 厂商支持:提供详尽的技术文档和支持服务,用户可访问制造商网站获取更多资料或联系技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器无法正常断开 | 检查是否因过载或短路触发保护机制;确认负载与额定电流匹配 |
    | 断路器无法复位 | 检查是否有故障继续存在;重新操作断路器 |
    | 电气寿命未达到标称值 | 确认应用环境是否符合要求;检查是否符合规定的电流和温度范围 |

    7. 总结和推荐


    综合评估
    - 主要优点:
    - 广泛的适用性:交流和直流电路均可使用。
    - 可靠性和耐用性:通过多项测试验证,确保在恶劣条件下依然保持良好的性能。
    - 简便的安装:DIN轨安装方式简化安装流程。
    - 优良的保护特性:具备热磁保护和短路限流能力。
    - 推荐程度:鉴于其广泛的适用性和可靠性能,我们强烈推荐使用Altech Corp. UL/DL系列微型塑壳断路器。这些断路器在多种应用场景中表现优异,是值得信赖的选择。

2C8UL参数

参数
照明电压-标称值 -
照明
断路器类型 热磁
执行器类型 按片
额定电流 8A
极数 2
额定电压-AC 480V
额定电压-DC 250V
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2C8UL厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

2C8UL数据手册

厂牌 PDF简要描述 下载
ALTECH 断路器 ALTECH 2C8UL 2C8UL数据手册
