2D20UL

产品分类: 断路器
厂牌: ALTECH
产品描述: 250V 480V 2 无 20A 热磁 按片 DIN导轨安装
供应商型号: ET-4565739
供应商: 海外现货
标准整包数: 1

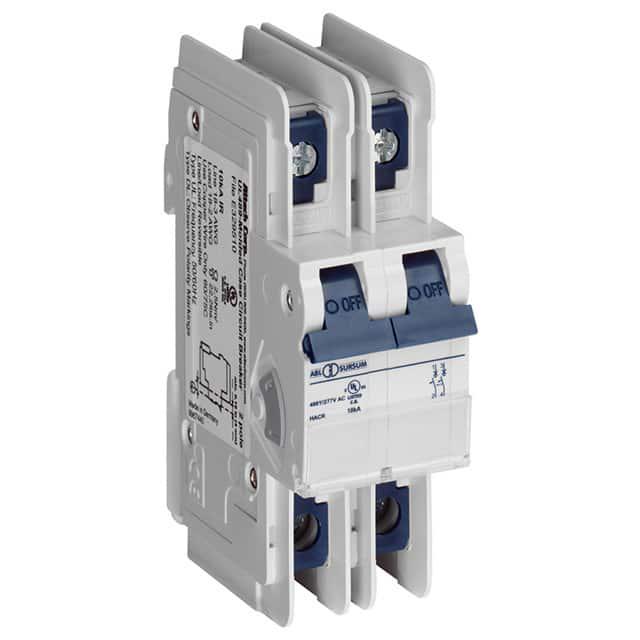

ALTECH 断路器 2D20UL

2D20UL概述


    产品简介


    本产品为Altech Corp.推出的UL(交流电)和DL(直流电)系列微型模具电路断路器。这些断路器广泛应用于多种电子系统和设备中,适用于电流/电压范围为0.3-63A/125V到240V的交流电电路,以及0.3-32A/125V到250V的直流电电路。它们的主要功能是保护电子设备免受短路和其他过载情况的损害,确保系统安全运行。此外,这些断路器通过了多项认证标准,如UL 489、UL 508和IEC 60947-2,确保其可靠性和安全性。

    技术参数


    - 电流/电压等级:
    - UL系列:0.3-63A/125V到240V交流电
    - DL系列:0.3-32A/125V到250V直流电
    - 校准温度:40℃(104℉)
    - 工作环境温度:
    - 存储温度:-40℃至70℃(-40℉至158℉)
    - 工作温度:-25℃至55℃(-13℉至131℉)
    - 接线端子规格:顶部接线端子可接受18-3 AWG,底部接线端子可接受18-2 AWG
    - 电气寿命:6,000次开关循环(ON/OFF)
    - 机械寿命:10,000次开关循环(ON/OFF)
    - 振动抵抗力:大于15g(根据DIN EN 60069-2-59标准)
    - 抗冲击性:25g(11毫秒)
    - 防护等级:IP20(根据IEC/EN 60529标准)

    产品特点和优势


    - 多重认证:这些断路器通过了多个国际标准认证,如UL 489、UL 508和IEC 60947-2,确保了其在全球市场的认可度。
    - 热磁式设计:采用热磁式设计,可在短时间内迅速响应过载情况。
    - 电流限制功能:UL测试证明具备电流限制功能,进一步提高系统安全性。
    - 可逆连接:线路/负载连接可逆,方便安装和维护。
    - 紧凑设计:具有17.5mm的紧凑宽度,便于安装在有限的空间内。
    - 高抗振性:能够在高振动环境中稳定工作,提高可靠性。

    应用案例和使用建议


    应用案例
    - 低启动电流电机:用于启动电流较低的电机,提供可靠的保护。
    - 计算机和电信设备:适合计算机网络设备和电信设备的应用,具备良好的热稳定性。
    - 电力供应系统:广泛应用于各种电力供应系统,包括240V AC和125V DC电路。
    使用建议
    - 正确选择型号:在选择断路器时,需要考虑具体的电流需求,确保选型准确。
    - 正确安装:在安装过程中,需注意正确的接线方式和位置,以避免因错误安装导致的故障。
    - 定期检查:由于电气系统存在复杂性,建议定期对系统进行检查和维护,以确保断路器正常工作。

    兼容性和支持


    这些断路器适用于各种电子设备和系统,具有良好的兼容性。厂商提供详细的安装指南和维护文档,以帮助用户更好地理解和使用这些设备。此外,厂商还提供技术支持和售后服务,确保用户能够顺利解决问题。

    常见问题与解决方案


    1. 问题:安装过程中如何正确连接?
    - 解决方案:请参考安装指南,确保按照正确的步骤和方法进行接线。需要注意的是,直流电路断路器必须正确观察极性。
    2. 问题:出现频繁跳闸怎么办?
    - 解决方案:首先检查系统是否存在过载情况,确保负载不超过断路器的额定值。如果问题仍然存在,建议联系技术支持人员进行检查。
    3. 问题:断路器无法复位怎么办?
    - 解决方案:请检查是否有持续的故障源,如果故障源已经消除,尝试手动重置断路器。如果仍然无法复位,请联系技术支持。

    总结和推荐


    综上所述,Altech Corp.的UL和DL系列微型模具电路断路器具有多种显著优势,特别是在多种应用场景下的保护功能方面表现出色。它们通过了多项国际标准认证,确保了高度的安全性和可靠性。考虑到这些断路器的多功能性和广泛应用性,强烈推荐将其作为保护电子系统的首选解决方案。

2D20UL参数

参数
断路器类型 热磁
执行器类型 按片
额定电流 20A
极数 2
额定电压-AC 480V
额定电压-DC 250V
照明电压-标称值 -
照明
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2D20UL厂商介绍

Altech公司是一家全球领先的高科技企业,专注于研发和生产各类高科技产品。公司主营产品分为三大类:智能设备、环保科技和医疗设备。

1. 智能设备:包括智能家居、智能穿戴设备等,广泛应用于家庭、办公室等场所,提高生活品质和工作效率。
2. 环保科技:涵盖太阳能发电、风能发电等可再生能源技术,致力于减少环境污染,推动可持续发展。
3. 医疗设备:包括高端医疗影像设备、手术机器人等,为医疗机构提供先进、精确的诊疗工具。

Altech的优势在于:
1. 强大的研发实力:拥有一流的研发团队,不断推出创新产品,满足市场需求。
2. 高品质产品:严格把控产品质量,确保产品性能稳定、安全可靠。
3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户后顾之忧。
4. 良好的市场口碑:凭借卓越的产品和服务,赢得了广泛的市场认可和好评。

2D20UL数据手册

厂牌 PDF简要描述 下载
ALTECH 断路器 ALTECH 2D20UL 2D20UL数据手册

2D20UL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 83.7438
5+ $ 75.5136
10+ $ 69.2682
25+ $ 61.7677
50+ $ 53.0612
100+ $ 53.0502
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 83.74
