首页  >  产品百科  >  IN-S85AT5B

IN-S85AT5B

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 473nm 120° 3V 5mA 带平顶,矩形 透明 蓝色,透明 0805 标准安装,贴片安装 2mm*1.25mm*1.1mm
供应商型号: 14M-IN-S85AT5B
供应商: 云汉优选
标准整包数: 1

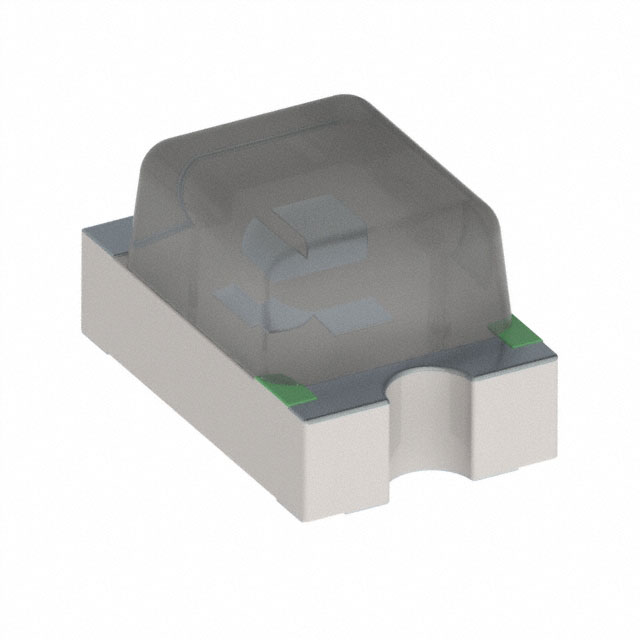

INOLUX 发光二极管 IN-S85AT5B

IN-S85AT5B概述

    IN-S85AT 系列 0805 表面贴装 LED 技术手册

    1. 产品简介


    IN-S85AT 系列是由 Inolux Corporation 生产的低轮廓 0805 封装表面贴装 LED。这种 LED 非常适用于多种电子产品中,具有高亮度、可靠性强等特点。此系列 LED 主要应用于消费电子、可穿戴设备、汽车售后市场及工业设备等领域。采用 AlInGaP 或 InGaN 技术,以确保其性能稳定可靠。

    2. 技术参数


    | 参数名称 | 技术规格 |

    | 尺寸 | 2.0 x 1.25 x 1.1mm |
    | 发射光谱 | Yellow Green, Yellow, Amber, Red, Blue, Green, White |
    | 功率(mW) | 75 |
    | 最大正向电流(mA) | 25 |
    | 脉冲正向电流(mA) | 70 |
    | 反向电压(VR) | 5V |
    | 操作温度范围 | -30℃ ~ +85℃ |
    | 存储温度范围 | -40℃ ~ +90℃ |

    3. 产品特点和优势


    - 高亮度:提供极高的亮度输出,非常适合需要良好照明效果的应用场景。
    - 小型封装:采用 0805 小型封装,适合紧凑型设计,节省空间。
    - 可靠性高:通过严格的测试认证,保证长期运行下的稳定性。
    - 清透镜:采用透明镜片设计,能够提供清晰且均匀的光分布。
    - 适用广泛:可应用于多个行业领域,如消费电子、可穿戴设备、汽车售后市场及工业设备等。

    4. 应用案例和使用建议


    - 消费电子:用于电视、音响、智能手机等产品的指示灯或背光照明。
    - 可穿戴设备:为智能手表、健康监测设备提供信号指示。
    - 汽车售后市场:作为车内装饰灯或外部转向灯等用途。
    - 工业设备:在仪器仪表、机器面板上使用。
    使用建议:
    - 设计电路时应配备适当的限流电阻,避免反向电压。
    - 建议在洁净室环境中进行组装,减少污染对产品的影响。
    - 在运输和储存过程中需注意防潮措施。

    5. 兼容性和支持


    IN-S85AT 系列 LED 与其他标准的 PCB 材料兼容,适配于大多数常规 PCB 设计。Inolux Corporation 提供全面的技术支持和售后服务,包括详细的安装指南、维护手册以及在线技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 照明效果不佳 | 检查电路设计,确保限流电阻正确配置 |
    | LED 长期工作不稳定 | 定期清洁并检查焊接点,确保良好接触 |
    | LED 受潮损坏 | 避免长时间暴露在潮湿环境中,存储时使用防潮包装|

    7. 总结和推荐


    综上所述,IN-S85AT 系列 LED 在高亮度、小型封装、可靠性方面表现出色,能够满足多种应用场景的需求。其广泛的兼容性、细致的防护措施和全面的技术支持使其成为高性能表面贴装 LED 的理想选择。强烈推荐在消费电子、可穿戴设备、汽车售后市场及工业设备等项目中使用此系列产品。

IN-S85AT5B参数

参数
透镜形状 带平顶,矩形
波长 473nm
测试电流 5mA
显示颜色 蓝色,透明
视角 120°
透镜类型 透明
Vf-正向电压 3V
长*宽*高 2mm*1.25mm*1.1mm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IN-S85AT5B厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

IN-S85AT5B数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX IN-S85AT5B IN-S85AT5B数据手册

IN-S85AT5B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8564
10+ ¥ 0.8422
30+ ¥ 0.6661
100+ ¥ 0.5614
300+ ¥ 0.5138
2000+ ¥ 0.4758
库存: 1489
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 0.85
