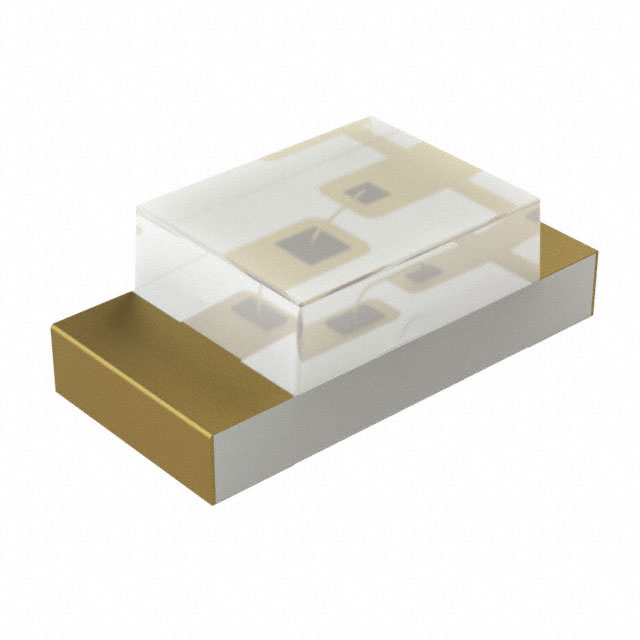

IN-S42BT5A

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 605nm 120° 2V 5mA 带平顶,矩形 透明 琥珀色 0402 贴片安装 1mm*500μm*500μm
供应商型号: 743-IN-S42BT5A
供应商: Mouser
标准整包数: 1
INOLUX 发光二极管 IN-S42BT5A

IN-S42BT5A概述

    IN-S42BT系列SMD LED(0402型)技术手册解析

    产品简介


    IN-S42BT系列是来自Inolux公司的0402型表面贴装LED。这种低轮廓设计的LED适用于各种消费电子、可穿戴设备、汽车后市场和工业设备等领域。其小巧的封装使其非常适合于空间受限的设计中。

    技术参数


    - 产品类型:0402型SMD LED
    - 主要颜色:红色、黄色、黄绿色、琥珀色、蓝色、绿色、白色
    - 亮度:高亮度
    - 半导体技术:AlInGaP/InGaN
    - 封装尺寸:1.0x0.5x0.4毫米
    - 最大功率:红、黄、黄绿、琥珀色60 mW;蓝、绿、白色90 mW
    - 最大正向电流:红、黄、黄绿、琥珀色25 mA;蓝、绿、白色25 mA
    - 反向电压:5 V
    - 工作温度范围:-30°C至+85°C
    - 存储温度范围:-40°C至+90°C
    - 波长范围:红(622-625 nm)、黄(585-592 nm)、黄绿(571-574 nm)、琥珀色(605-603 nm)、蓝(467-467 nm)、绿(525-524 nm)、白(X=0.29,Y=0.29)
    - 发光强度范围:红(100 mcd)、黄(23 mcd)、黄绿(11.5 mcd)、琥珀色(30 mcd)、蓝(30 mcd)、绿(300 mcd)、白(285 mcd)

    产品特点和优势


    - 小体积:适合紧凑的设计需求
    - 高可靠性:采用先进的半导体技术,确保长期稳定运行
    - 高亮度:满足对光输出要求较高的应用场景
    - 清晰透镜:提供良好的光线输出和视觉效果
    - 多种颜色选择:涵盖大部分常用颜色,方便灵活配置

    应用案例和使用建议


    - 消费电子:可用于便携式设备的指示灯、显示屏背光等
    - 可穿戴设备:作为健康监测设备的指示灯或装饰灯
    - 汽车后市场:可用于车内装饰灯、仪表盘指示灯等
    - 工业设备:适用于各类自动化控制设备的指示灯和照明组件
    使用建议:
    - 在使用过程中,建议通过限流电阻来保护LED,避免反向电压损坏
    - 在储存和运输时,要特别注意防潮,避免暴露在高湿度环境中

    兼容性和支持


    - 兼容性:由于其标准化的封装尺寸和标准接口,IN-S42BT系列可以轻松与其他标准电子元件集成
    - 厂商支持:Inolux公司提供了详尽的技术文档和支持服务,包括在线技术支持、售后服务等

    常见问题与解决方案


    - 问题1:LED无法点亮
    - 解决方法:检查正负极连接是否正确,确认电源电压是否符合要求
    - 问题2:LED亮度不足
    - 解决方法:检查电路是否存在电压降,适当调整限流电阻的阻值
    - 问题3:LED频繁烧毁
    - 解决方法:检查是否超过绝对最大额定值,增加散热措施或改进电路设计

    总结和推荐


    IN-S42BT系列LED凭借其小巧的封装、高可靠性及广泛的色彩选择,在多种应用场景中表现出色。它不仅能够满足紧凑设计的需求,而且提供了多样化的颜色选择,使其成为一款非常有价值的电子元器件。因此,我强烈推荐这款产品给需要高品质SMD LED的工程师和设计师们。

IN-S42BT5A参数

参数
显示颜色 琥珀色
视角 120°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 605nm
测试电流 5mA
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IN-S42BT5A厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

IN-S42BT5A数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX IN-S42BT5A IN-S42BT5A数据手册

IN-S42BT5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2645 ¥ 2.235
10+ $ 0.1771 ¥ 1.4965
100+ $ 0.0955 ¥ 0.8066
1000+ $ 0.0825 ¥ 0.6971
3000+ $ 0.0637 ¥ 0.5384
9000+ $ 0.0572 ¥ 0.4837
24000+ $ 0.0546 ¥ 0.4614
45000+ $ 0.0525 ¥ 0.4436
库存: 48998
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.23
