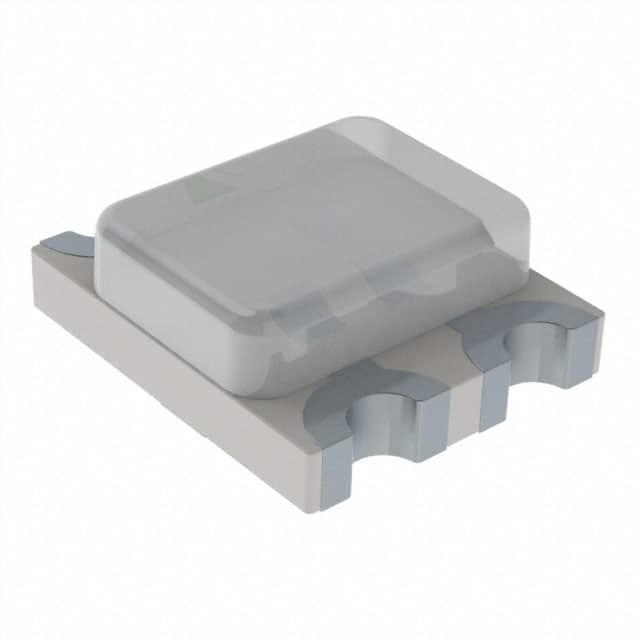

IN-S128TATRGB

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 636nm(红色),521nm(绿色),464nm(蓝色) 130° 2.2V,3.2V,3.2V 20mA Red,20mA Green,20mA Blue 带平顶,矩形 透明 无色,红,红色,绿,绿色,蓝,蓝色 1210 贴片安装 3.2mm*2.7mm*1.1mm
供应商型号: 743-IN-S128TATRGB
供应商: Mouser
标准整包数: 1
INOLUX 发光二极管 IN-S128TATRGB

IN-S128TATRGB概述

    IN-S128TATRGB Top View SMD LED 技术手册

    1. 产品简介


    IN-S128TATRGB 是由 Inolux Corporation 生产的一款 1210 表面贴装(SMD)LED 产品,属于 PCB 类型封装。它采用高亮度 AlInGaP 和 InGaN 技术,具有清晰透镜。这款侧视 LED 在消费电子、可穿戴设备、汽车后市场和工业设备等领域有广泛应用。

    2. 技术参数


    - 产品型号: IN-S128TATRGB
    - 色光辐射:
    - 红色 (Red): 波长 (λD) 625 nm,峰值波长 (λP) 636 nm
    - 绿色 (Green): 波长 (λD) 520 nm,峰值波长 (λP) 521 nm
    - 蓝色 (Blue): 波长 (λD) 465 nm,峰值波长 (λP) 464 nm
    - 最大功率 (Pd):
    - 红色: 75 mW
    - 绿色: 75 mW
    - 蓝色: 75 mW
    - 正向电流 (IF):
    - 红色: 25 mA
    - 绿色: 25 mA
    - 蓝色: 25 mA
    - 反向电压 (VR): 5 V
    - 操作温度范围 (TOP): -30°C 至 +85°C
    - 存储温度范围 (TST): -40°C 至 +90°C

    3. 产品特点和优势


    - 高亮度:IN-S128TATRGB 使用高亮度技术,提供出色的发光效果。
    - 高可靠性:产品经过严格测试,确保长期稳定运行。
    - 多功能设计:适用于多种应用场景,如消费电子、可穿戴设备等。
    - 清晰透镜:优化的透镜设计,提供良好的视觉效果。

    4. 应用案例和使用建议


    - 消费电子: 在智能手机、平板电脑和其他便携式设备中作为指示灯。
    - 可穿戴设备: 用于智能手表和健康监测设备中的状态显示。
    - 汽车后市场: 可用于汽车内部照明和装饰灯。
    - 工业设备: 在工业自动化设备中作为信号灯。
    使用建议:
    - 建议使用合适的限流电阻来保护 LED。
    - 避免直接接触 LED 发光面,以防止损坏。
    - 尽量在无尘环境中进行装配,以减少灰尘对 LED 的影响。

    5. 兼容性和支持


    - 兼容性: IN-S128TATRGB 可与各种标准 PCB 材料和工艺兼容。
    - 支持: Inolux Corporation 提供全面的技术支持和维护服务,包括安装指南和故障排除建议。

    6. 常见问题与解决方案


    - 问题 1: LED 发光不稳定
    - 解决方案: 检查电路连接是否正确,确保限流电阻的阻值合适。
    - 问题 2: LED 发光强度不足
    - 解决方案: 检查正向电流是否达到推荐值,调整电路以达到最佳性能。
    - 问题 3: LED 工作时过热
    - 解决方案: 确保 LED 安装环境散热良好,避免超过绝对最大额定值。

    7. 总结和推荐


    IN-S128TATRGB 是一款高可靠性的 1210 表面贴装 LED,具备高亮度、多功能设计和广泛的应用场景。其稳定的性能和全面的支持使其在市场上具有较强的竞争力。我们强烈推荐使用这款产品,在各类电子设备中都能展现出卓越的性能。

IN-S128TATRGB参数

参数
Vf-正向电压 2.2V,3.2V,3.2V
透镜形状 带平顶,矩形
波长 636nm(红色),521nm(绿色),464nm(蓝色)
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 无色,红,红色,绿,绿色,蓝,蓝色
视角 130°
透镜类型 透明
长*宽*高 3.2mm*2.7mm*1.1mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IN-S128TATRGB厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

IN-S128TATRGB数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX IN-S128TATRGB IN-S128TATRGB数据手册

IN-S128TATRGB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
10+ $ 0.3404 ¥ 2.8764
100+ $ 0.1955 ¥ 1.652
1000+ $ 0.1685 ¥ 1.4237
3000+ $ 0.1404 ¥ 1.1864
9000+ $ 0.1296 ¥ 1.0951
24000+ $ 0.1229 ¥ 1.0381
45000+ $ 0.1176 ¥ 0.9937
库存: 7426
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
