首页  >  产品百科  >  IN-S126ATB

IN-S126ATB

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 472nm 120° 3.2V 20mA 带平顶,矩形 透明 蓝色,透明 1206 标准安装,贴片安装 3.2mm*1.5mm*1.1mm
供应商型号: 14M-IN-S126ATB
供应商: 云汉优选
标准整包数: 1

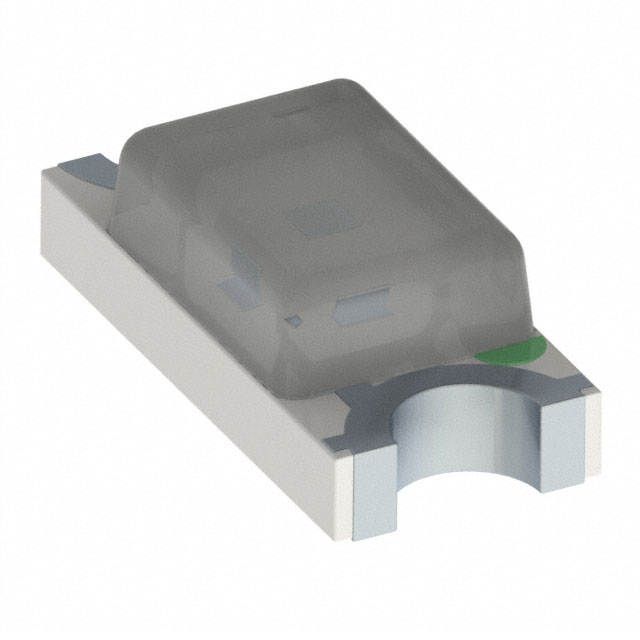

INOLUX 发光二极管 IN-S126ATB

IN-S126ATB概述

    IN-S126AT系列1206型表面贴装LED

    一、产品简介


    IN-S126AT系列是Inolux公司推出的一款低剖面的1206型表面贴装(SMD)LED。这种LED以体积小巧和高可靠性著称,广泛应用于消费电子产品、可穿戴设备、汽车售后市场和工业设备等领域。这些设备需要高效且稳定的光源,IN-S126AT系列LED恰好满足这些需求,为设计师提供了极大的灵活性。

    二、技术参数


    该系列产品具备多种颜色选择,包括黄色、绿色、红色、蓝色和白色。根据手册内容,不同颜色的LED具有不同的技术规格,具体如下:
    | 颜色 | 发光强度 (mcd) | 工作电流 (mA) | 正向电压 (V) | 主波长 (nm) | 视角 (°) |
    | :: | :: | :: | :: | :: | :: |
    | 黄绿 | 35 | 20 | 2.0 | 576 | 120 |
    | 黄 | 120 | 20 | 2.0 | 594 | 120 |
    | 橙 | 140 | 20 | 2.0 | 610 | 120 |
    | 红 | 140 | 20 | 2.0 | 630 | 120 |
    | 蓝 | 140 | 20 | 3.2 | 472 | 120 |
    | 绿 | 560 | 20 | 3.2 | 526 | 120 |
    | 白 | 180 | 5 | 3.0 | - | 120 |

    三、产品特点和优势


    1. 高亮度和可靠性:通过AlInGaP和InGaN技术,该系列LED能够提供出色的亮度和长久的使用寿命。
    2. 小巧的封装:1206型号意味着这些LED体积非常小,适合紧凑设计的应用。
    3. 清晰的透镜:透镜设计使得光线更加集中,保证了良好的发光效果。
    4. 多样的颜色选择:不同颜色的LED覆盖了广泛的应用需求,适用于不同的照明环境。
    5. 广泛的适用性:适用于多种领域如消费电子产品、可穿戴设备、汽车售后市场和工业设备。

    四、应用案例和使用建议


    1. 消费电子产品:例如手机、平板电脑的指示灯和背光应用。使用时需注意不要超过绝对最大额定值。
    2. 可穿戴设备:由于体积小,适合手表、健康监测设备等应用。安装时建议在清洁环境中进行,避免灰尘影响性能。
    3. 汽车售后市场:如仪表盘背景灯。建议使用合适的助焊剂并控制焊接温度,防止因过热导致损坏。
    4. 工业设备:如仪器仪表上的指示灯。建议连接一个适当的限流电阻,并避免反向电压。

    五、兼容性和支持


    该产品设计时考虑到了与其他电子元器件和设备的良好兼容性。为了确保最佳性能,在组装和运输过程中应采取防静电措施。此外,Inolux公司还提供了详细的焊接和清洗指南,确保客户能够顺利使用和维护这些LED。

    六、常见问题与解决方案


    1. 问题: LED无法正常点亮。
    - 解决方案: 检查焊接过程是否有缺陷,确认焊接温度和时间符合要求;检查电路连接是否正确,避免过高的电流造成损坏。
    2. 问题: LED亮度逐渐降低。
    - 解决方案: 这可能是由于过度使用或长时间暴露在高温环境下造成的。建议降低工作电流,或者改善散热条件。
    3. 问题: LED发出的颜色偏离预期。
    - 解决方案: 可能是因为焊接时的温度过高导致芯片老化。建议控制焊接温度,避免直接接触高温区域。

    七、总结和推荐


    总体来看,IN-S126AT系列1206型SMD LED凭借其高性能、小体积和多样化颜色选择,在众多领域中表现出色。如果您正在寻找一款可靠的LED光源用于各类电子设备中,那么这个系列的产品将是理想的选择。无论是从亮度还是寿命方面,都显示出了其显著的优势,值得推荐给追求品质的开发者和制造商们。

IN-S126ATB参数

参数
测试电流 20mA
显示颜色 蓝色,透明
视角 120°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 带平顶,矩形
波长 472nm
长*宽*高 3.2mm*1.5mm*1.1mm
通用封装 1206
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IN-S126ATB厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

IN-S126ATB数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX IN-S126ATB IN-S126ATB数据手册

IN-S126ATB封装设计

查看详情并下载
Symbol
Footprint
3D Model
