INL-3AHIR15

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 940nm 15° 1.2V 通孔安装
供应商型号: 743-INL-3AHIR15
供应商: Mouser
标准整包数: 1
INOLUX 发光二极管 INL-3AHIR15

INL-3AHIR15概述


    产品简介

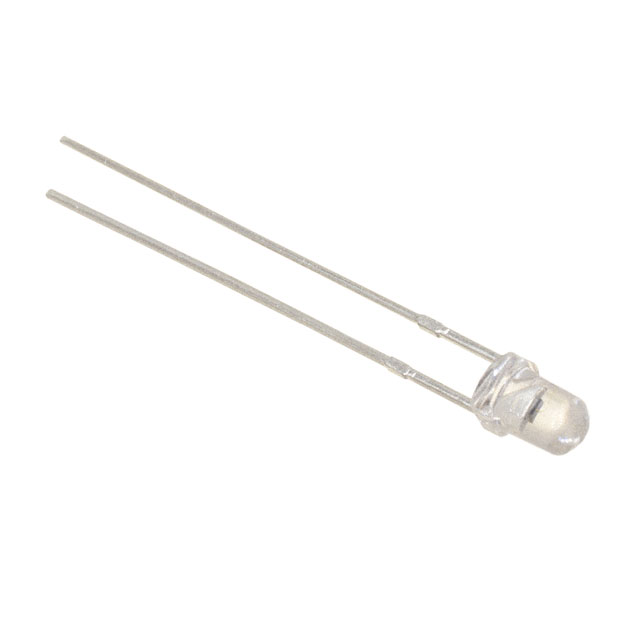

    INL-3AHIR15红外发光二极管(3mm红外发光二极管)是一款由Inolux Corporation生产的高可靠性、通用性强的通孔型LED灯。该产品广泛应用于光电开关、红外触摸屏、工业红外设备、消费类电子产品以及高速红外通信等领域。该红外发光二极管的峰值波长为940纳米,特别设计与硅光敏晶体管和光敏二极管光谱匹配。

    技术参数


    - 产品型号: INL-3AHIR15
    - 发射颜色: 红外
    - 额定功率: 150 mW
    - 最大正向电流: 100 mA
    - 反向电压: 5 V
    - 最高工作温度: 80°C
    - 极端存储温度: -40°C ~ +85°C
    - 波长范围: λD 940 nm, Δλ 50 nm, 视角(半强度角): 2θ1/2 15°
    - 最小视场角: 12°
    - 辐射强度: 12 mW/sr
    - 正向电压: 1.2 V(典型值)
    - 测试电流: 20 mA

    产品特点和优势


    INL-3AHIR15红外发光二极管具备多项独特的优势:
    - 高可靠性:能够在广泛的温度范围内保持稳定的性能。
    - 机械和光谱匹配:与硅光敏晶体管和光敏二极管完美匹配,提高了整体系统的可靠性和效率。
    - 低正向电压:减少了能量损耗,提高了能效。
    - 高辐射强度:具有出色的辐射强度,适用于需要高光强度的应用场合。
    这些特点使得该产品在众多领域中表现出色,特别是在工业自动化、消费电子及通信系统中有着广泛的应用前景。

    应用案例和使用建议


    应用案例
    - 光电开关:在自动化生产线中,该红外发光二极管可以用于检测物体的存在或缺失,确保生产过程的高效进行。
    - 红外触摸屏:该二极管能够用于触摸屏设备,提供高灵敏度的触控响应。
    - 高速红外通信:适合于短距离数据传输,提供了快速、稳定的数据传输能力。
    使用建议
    - 环境适应性:在使用过程中应注意避免过高的温度和湿度,以保证产品的正常工作。
    - 防静电措施:处理和组装过程中应采取必要的防静电措施,以免损坏设备。
    - 驱动电路:建议采用适当的驱动电路以维持稳定的电流和电压输出,确保产品的长期稳定运行。

    兼容性和支持


    该红外发光二极管与市场上常见的硅光敏晶体管和光敏二极管具有良好的兼容性。Inolux Corporation为用户提供全面的技术支持和售后服务,包括详尽的产品文档、技术咨询和故障排除服务。

    常见问题与解决方案


    1. 问题: 设备在使用过程中出现闪烁现象。
    - 解决办法: 检查电路连接是否牢固,确保正负极连接正确。同时检查供电电源是否稳定,必要时更换驱动电路。
    2. 问题: 设备在高温环境下无法正常工作。
    - 解决办法: 确认设备工作环境温度是否符合技术手册要求,适当采取散热措施,如加装散热片等。

    总结和推荐


    INL-3AHIR15红外发光二极管凭借其高可靠性、优异的光学特性和广泛的应用范围,成为光电领域的重要选择。无论是光电开关、红外触摸屏还是高速红外通信,该产品都能展现出卓越的性能和稳定性。强烈推荐给需要高性能红外光源的工程师和技术人员。

INL-3AHIR15参数

参数
透镜形状 -
波长 940nm
测试电流 -
显示颜色 -
视角 15°
透镜类型 -
Vf-正向电压 1.2V
安装方式 通孔安装
零件状态 在售
包装方式 袋装

INL-3AHIR15厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

INL-3AHIR15数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX INL-3AHIR15 INL-3AHIR15数据手册

INL-3AHIR15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.299 ¥ 2.5266
10+ $ 0.2036 ¥ 1.72
100+ $ 0.1162 ¥ 0.9815
1000+ $ 0.0924 ¥ 0.7666
2500+ $ 0.0821 ¥ 0.6936
10000+ $ 0.0724 ¥ 0.6114
25000+ $ 0.0662 ¥ 0.559
50000+ $ 0.0599 ¥ 0.5057
库存: 5490
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.52
