IN-S126ETHIR

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 940nm 30° 1.2V 1206 贴片安装
供应商型号: 1830-IN-S126ETHIRTR-ND
供应商: Digi-Key
标准整包数: 2000
INOLUX 发光二极管 IN-S126ETHIR

IN-S126ETHIR概述

    IN-S126ETHIR 红外LED技术手册解析

    产品简介

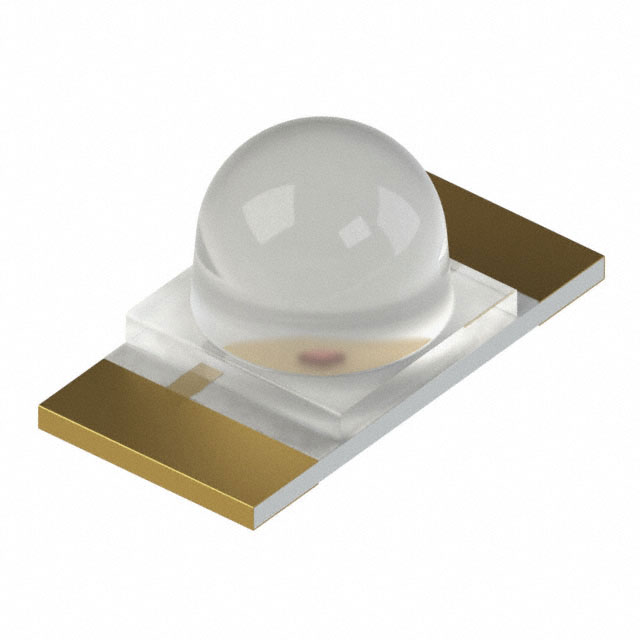

    产品类型: IN-S126ETHIR是一款1206型顶部视图的表面贴装红外发光二极管(SMD红外LED)。
    主要功能: 具有高可靠性,通用引脚设计,低正向电压,高辐射强度等特点。
    应用领域: 主要应用于光电开关、红外触摸屏、工业红外设备、消费类电子产品以及高速红外通信等领域。

    技术参数


    - 产品发射颜色: 红外
    - 最大功率: 160 mW
    - 最大正向电流: 100 mA
    - 脉冲正向电流: 500 mA (脉宽≤100μs,占空比≤1%)
    - 最大反向电压: 5 V
    - 工作温度范围: -40°C ~ +85°C
    - 存储温度范围: -40°C ~ +100°C
    - 正向电压 (IF=20mA): 1.0 V ~ 1.6 V
    - 峰值波长: 940 nm
    - 光谱半宽度 (λP): 50 nm
    - 视角 (2θ1/2): 30°
    - 辐射强度 (IF=20mA): 5.0 mW/sr

    产品特点和优势


    - 高可靠性:通过多项环境测试,确保长期稳定运行。
    - 低正向电压:有助于降低功耗,延长使用寿命。
    - 高辐射强度:适合远距离信号传输及高灵敏度应用。
    - 机械和光谱匹配:与光敏晶体管匹配良好,提高系统兼容性。
    - 广泛适用性:适用于多种电子设备,如光电开关、触摸屏等。

    应用案例和使用建议


    - 应用案例:
    - 在工业设备中用于非接触式控制。
    - 在消费电子设备中实现近距离通讯功能。
    - 在触摸屏设备中作为红外触控光源。
    - 使用建议:
    - 尽量在干燥环境中存放,避免受潮损坏。
    - 使用前确认设备已妥善接地,防止静电损害。
    - 保持清洁,定期检查焊点,避免老化导致性能下降。


    兼容性和支持


    - 兼容性: 与多数通用SMD焊接工艺兼容,可直接替换市面上大多数1206尺寸的红外LED。
    - 支持服务: 厂商提供详细的使用说明和技术支持,确保用户正确安装和使用。

    常见问题与解决方案


    - 问题1: 正向电压不稳定。
    - 解决方法: 检查焊接质量和周围环境湿度,必要时更换更合适的焊锡胶。

    - 问题2: 设备无法正常工作。
    - 解决方法: 检查电源连接是否稳固,确保电路中不存在短路现象。

    - 问题3: 光照强度不足。
    - 解决方法: 检查驱动电流是否达到规定值,调整相关电路参数以增加光照强度。

    总结和推荐


    综上所述,IN-S126ETHIR红外LED凭借其高可靠性、低正向电压、高辐射强度以及广泛的应用范围,是市场上具有竞争力的产品之一。其优异的技术参数和全面的应用案例使其成为众多电子设备的理想选择。强烈推荐使用IN-S126ETHIR红外LED,无论是对于工业应用还是消费电子产品,它都能提供卓越的性能表现。

IN-S126ETHIR参数

参数
Vf-正向电压 1.2V
透镜形状 -
波长 940nm
测试电流 -
显示颜色 -
视角 30°
透镜类型 -
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IN-S126ETHIR厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

IN-S126ETHIR数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX IN-S126ETHIR IN-S126ETHIR数据手册

IN-S126ETHIR封装设计

查看详情并下载
Symbol
Footprint
3D Model
