首页  >  产品百科  >  IN-S63BT5B

IN-S63BT5B

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 470nm 120° 3V 5mA 带平顶,矩形 透明 蓝色,透明 0603 标准安装,贴片安装 1.6mm*800μm*600μm
供应商型号: 743-S63BT5B
供应商: Mouser
标准整包数: 1

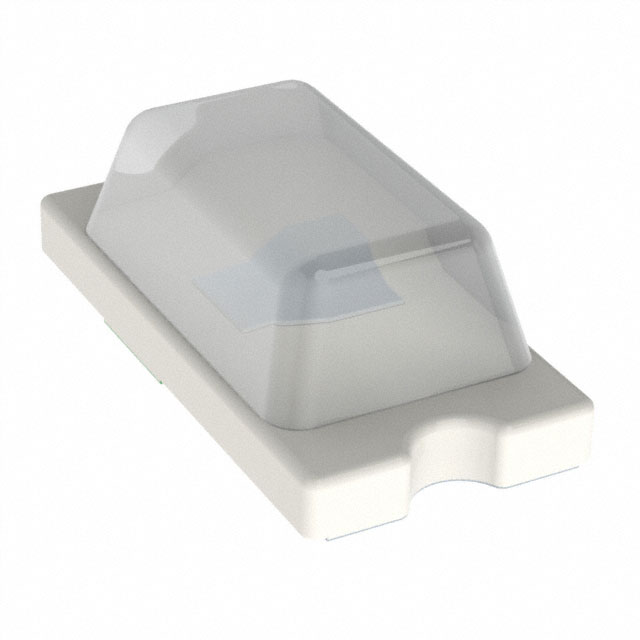

INOLUX 发光二极管 IN-S63BT5B

IN-S63BT5B概述


    产品简介


    IN-S63BT系列是Inolux公司生产的一种表面贴装(SMD)LED,型号为0603,适用于印刷电路板(PCB)类型的应用。这些LED具有高亮度、小封装和高可靠性等特点,可广泛应用于消费电子产品、可穿戴设备、汽车后市场及工业设备等领域。这种低剖面的设计使其成为各种应用的理想选择。

    技术参数


    绝对最大额定值(Ta=25°C)
    | 产品发射色 | Pd (mW) | IF (mA) | IFP (mA) | VR (V) | TOP (°C) | TST (°C) |
    ||
    | IN-S63BTYG Yellow Green | 75 | 25 | 70 | 5 | -30°C~+85°C | -40°C~+90°C |
    | IN-S63BTY Yellow | 75 | 25 | 100 | 5 | -30°C~+85°C | -40°C~+90°C |
    | IN-S63BTA Amber | 75 | 25 | 100 | 5 | -30°C~+85°C | -40°C~+90°C |
    | IN-S63BTR Red | 75 | 25 | 100 | 5 | -30°C~+85°C | -40°C~+90°C |
    | IN-S63BT5B Blue | 75 | 5 | 100 | 5 | -30°C~+85°C | -40°C~+90°C |
    | IN-S63BTG Green | 75 | 20 | 100 | 5 | -30°C~+85°C | -40°C~+90°C |
    | IN-S63BT5UW White | 75 | 5 | 100 | 5 | -30°C~+85°C | -40°C~+90°C |
    电气特性(Ta=25°C)
    | 产品发射色 | IF (mA) | VF (V) | λ (nm) | 视角 | I V (mcd) |
    |
    | IN-S63BTYG Yellow Green | 20 | 2.0 | 573 | 35 | 120 |
    | IN-S63BTY Yellow | 20 | 2.0 | 591 | 100 | 120 |
    | IN-S63BTA Amber | 20 | 2.0 | 605 | 140 | 120 |
    | IN-S63BTR Red | 20 | 2.0 | 622 | 140 | 120 |
    | IN-S63BT5B Blue | 5 | 3.0 | 468 | 72 | 120 |
    | IN-S63BTG Green | 20 | 3.3 | 527 | 720 | 120 |
    | IN-S63BT5UW White | 5 | 3.0 | X=0.29, Y=0.29 | 450 | 120 |

    产品特点和优势


    IN-S63BT系列LED具有以下特点和优势:
    - 高亮度:采用AlInGaP或InGaN技术,确保高效发光。
    - 小封装:0603尺寸,适用于紧凑型设计。
    - 高可靠性:通过多项可靠性测试,确保长期稳定运行。
    - 清晰透镜:提供清晰透镜选项,保证光输出质量。

    应用案例和使用建议


    应用案例
    - 消费电子产品:如手机、平板电脑的指示灯。
    - 可穿戴设备:智能手表、健康监测设备的指示灯。
    - 汽车后市场:车内氛围灯、仪表盘指示灯。
    - 工业设备:机械设备的警示灯、状态指示灯。
    使用建议
    - 组装环境:建议在清洁无尘环境中进行装配,以避免污染。
    - 静电防护:由于这些LED是静电敏感器件,在处理过程中必须采取防静电措施。
    - 电流限制:连接适当的限流电阻,避免反向电压。

    兼容性和支持


    - 兼容性:这些LED与标准PCB完全兼容,可以用于大多数电子设计。
    - 支持:Inolux公司提供详尽的技术文档和支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    常见问题
    1. 如何避免静电损坏?
    - 确保所有操作都遵循防静电规程,使用接地设备和离子风扇。
    2. 如何确保焊接质量?
    - 焊接时要遵循推荐的焊锡温度和时间,确保熔融温度在178~192°C之间。
    3. 如何清洗焊接后的组件?
    - 使用酒精基溶剂(如异丙醇)进行清洗,清洗温度和时间应控制在50°C x 30秒或<30°C x 3分钟内。

    总结和推荐


    综合评估:IN-S63BT系列LED以其高亮度、小封装和高可靠性成为市场上非常受欢迎的产品。它适用于多种应用场合,特别适合需要紧凑设计和可靠性能的电子产品。
    推荐:强烈推荐IN-S63BT系列LED给需要高性能LED的工程师和技术人员。它的多样性和多功能性使其在各种应用中都有出色表现。

IN-S63BT5B参数

参数
测试电流 5mA
显示颜色 蓝色,透明
视角 120°
透镜类型 透明
Vf-正向电压 3V
透镜形状 带平顶,矩形
波长 470nm
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IN-S63BT5B厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

IN-S63BT5B数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX IN-S63BT5B IN-S63BT5B数据手册

IN-S63BT5B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1955 ¥ 1.652
10+ $ 0.1357 ¥ 1.1467
100+ $ 0.0725 ¥ 0.6122
1000+ $ 0.0561 ¥ 0.474
4000+ $ 0.0551 ¥ 0.4654
8000+ $ 0.0497 ¥ 0.4198
24000+ $ 0.0475 ¥ 0.4015
100000+ $ 0.0357 ¥ 0.3017
库存: 54109
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.65
直接购买
加入购物车
