首页  >  产品百科  >  INL-5AG30

INL-5AG30

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 525nm 30° 3.2V 20mA 圆形,带圆顶 透明 无色,绿色 标准安装,通孔安装 8.65mm(高度)
供应商型号: Q-INL-5AG30
供应商: 期货订购
标准整包数: 250

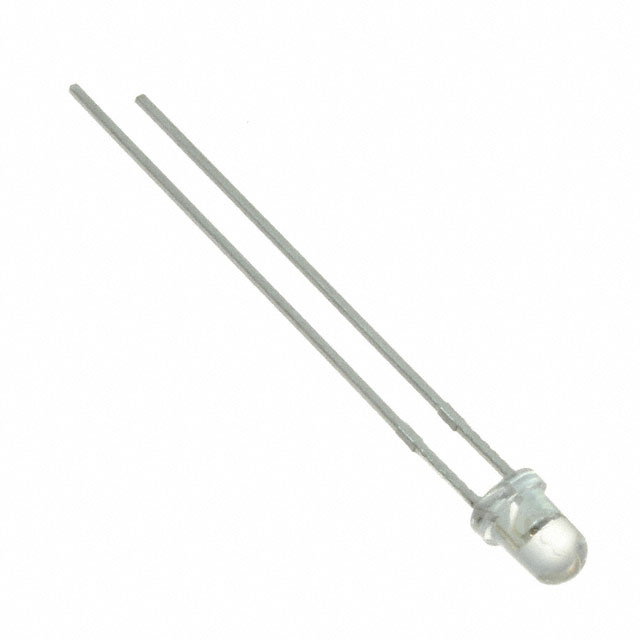

INOLUX 发光二极管 INL-5AG30

INL-5AG30概述


    产品简介


    INL-5AX30 5mm Through Hole Lamp
    INL-5AX30 是一款高亮度5mm通孔LED灯,由Inolux Corporation生产。这种LED灯具备高可靠性、亮度高、水清透镜等特点,适用于多种应用领域,包括消费电子、可变信息标志(VMS)、汽车售后市场、工业设备以及广告标识。其独特的InGaN / AlInGaP技术使得其在不同颜色下均能提供卓越的光效表现。

    技术参数


    绝对最大额定值
    - 发射色: 黄绿色 (Yellow-Green)
    - 功率(Pd): 65 mW
    - 正向电流(IF): 25 mA
    - 脉冲正向电流(IFP): 100 mA
    - 反向电压(VR): 5 V
    - 工作温度范围(TOP): -40°C ~ +85°C
    - 储存温度范围(TST): -40°C ~ +100°C
    电气特性
    - 测试电流(IF): 20 mA
    - 正向电压(VF):
    - 黄绿色 (Yellow-Green): 2.0 V
    - 黄色 (Yellow): 2.0 V
    - 橙色 (Amber): 2.0 V
    - 红色 (Red): 2.0 V
    - 蓝色 (Blue): 3.2 V
    - 绿色 (Green): 3.2 V
    - 白色 (White): 3.3 V
    - 发光强度(Iv):
    - 黄绿色 (Yellow-Green): 460 mcd
    - 黄色 (Yellow): 1000 mcd
    - 橙色 (Amber): 780 mcd
    - 红色 (Red): 1300 mcd
    - 蓝色 (Blue): 5000 mcd
    - 绿色 (Green): 23000 mcd
    - 白色 (White): 8500 mcd
    - 波长(λD, λP, Δλ):
    - 黄绿色 (Yellow-Green): λD = 575 nm, λP = 573 nm, Δλ = 20 nm
    - 黄色 (Yellow): λD = 592 nm, λP = 590 nm, Δλ = 15 nm
    - 橙色 (Amber): λD = 610 nm, λP = 605 nm, Δλ = 35 nm
    - 红色 (Red): λD = 632 nm, λP = 624 nm, Δλ = 20 nm
    - 蓝色 (Blue): λD = 468 nm, λP = 470 nm, Δλ = 25 nm
    - 绿色 (Green): λD = 520 nm, λP = 525 nm, Δλ = 35 nm
    - 白色 (White): X = 0.28, Y = 0.28

    产品特点和优势


    INL-5AX30的主要特点是其高亮度和高可靠性,通过InGaN / AlInGaP技术确保卓越的光效表现。该产品具有水清透镜,可以清晰地展示颜色,适用于需要高清晰度的应用场景。此外,该产品的包装可根据客户需求进行特殊定制,增加了产品的灵活性和适配性。

    应用案例和使用建议


    INL-5AX30广泛应用于消费电子、可变信息标志、汽车售后市场、工业设备和广告标识。例如,在消费电子产品中,这款LED可以用于指示灯、背光等场合。对于可变信息标志(VMS),高亮度的特性能够保证在各种光照条件下都能被清晰读取。

    兼容性和支持


    由于INL-5AX30为标准的5mm通孔设计,因此在大多数标准电路板上都可以轻松安装。厂商提供了详细的技术支持和售后服务,包括焊接条件、返工注意事项以及可靠性测试报告等文档,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题: 静电放电导致损坏
    - 解决办法: 使用ESD防护设备,遵循手册中的静电防护建议。
    2. 问题: 灯光亮度不达标
    - 解决办法: 确认安装时正负极正确无误,同时检查焊接点是否接触良好。
    3. 问题: 温度影响性能
    - 解决办法: 确保使用环境温度符合产品规定的使用温度范围。

    总结和推荐


    INL-5AX30是一款高性能的5mm通孔LED灯,具备高亮度、高可靠性和多种颜色选择。它广泛适用于消费电子、广告标识和工业设备等领域,且具有较好的市场竞争力。尽管价格略高于同类产品,但其卓越的性能和良好的技术支持使其成为值得推荐的产品。

INL-5AG30参数

参数
透镜形状 圆形,带圆顶
波长 525nm
测试电流 20mA
显示颜色 无色,绿色
视角 30°
透镜类型 透明
Vf-正向电压 3.2V
长*宽*高 8.65mm(高度)
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

INL-5AG30厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

INL-5AG30数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX INL-5AG30 INL-5AG30数据手册

INL-5AG30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 1.1358
库存: 30000
起订量: 10000 增量: 250
交货地:
最小起订量为:10000
合计: ¥ 11358
