首页  >  产品百科  >  IN-S124ARUY

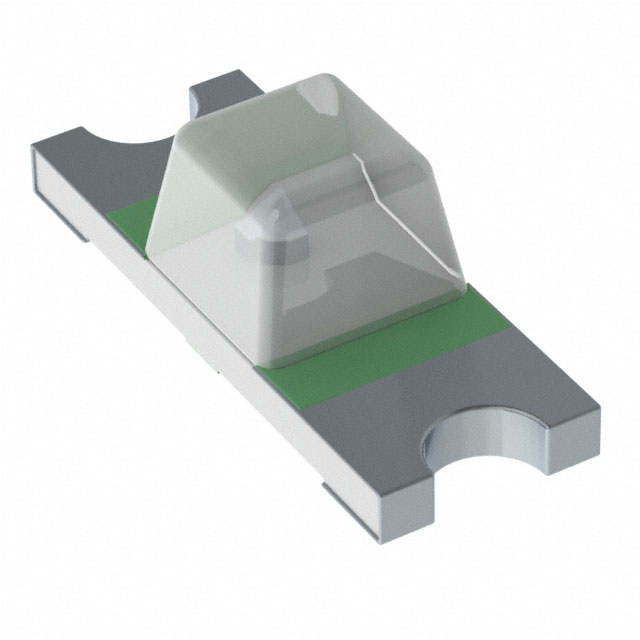

IN-S124ARUY

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 591nm 140° 2V 20mA 带平顶,方形 透明 透明,黄色 1204 底座安装,标准安装,贴片安装 3.2mm*1.2mm*1.1mm
供应商型号: 743-IN-S124ARUY
供应商: Mouser
标准整包数: 1
INOLUX 发光二极管 IN-S124ARUY

IN-S124ARUY概述

    IN-S124AR系列逆装式表面贴装LED(SMD)产品技术手册

    产品简介


    IN-S124AR系列是Inolux Corporation推出的一款1204封装的逆装式表面贴装LED。它采用了小尺寸设计,结合高亮度、AlInGaP/InGaN技术,适用于多种应用场合,如消费电子产品、可穿戴设备、汽车售后市场及工业设备。

    技术参数


    1. 发光颜色与技术
    - Yellow Green (IN-S124ARUYG): 额定功率(Pd) 48 mW,正向电流(IF) 20 mA,峰值电流(IFP) 30 mA,反向电压(VR) 5 V,最高工作温度(TOP) 85°C。
    - Yellow (IN-S124ARUY): Pd 78 mW,IF 20 mA,IFP 60 mA,VR 5 V,TOP 85°C。
    - Amber (IN-S124ARUA): 同上。
    - Red (IN-S124ARUR): 同上。
    - Blue (IN-S124ARB): Pd 78 mW,IF 20 mA,IFP 60 mA,VR 5 V,TOP 85°C。
    - Green (IN-S124ARG): Pd 78 mW,IF 20 mA,IFP 60 mA,VR 5 V,TOP 85°C。
    - White (IN-S124ARUW): Pd 78 mW,IF 20 mA,IFP 60 mA,VR 5 V,TOP 85°C。
    2. 电气特性
    - 视角(I):
    - Yellow Green: 140 mcd,视角(2θ1/2) 45°
    - Yellow: 140 mcd,视角(2θ1/2) 71.5°
    - Amber: 140 mcd,视角(2θ1/2) 71.5°
    - Red: 140 mcd,视角(2θ1/2) 112.5°
    - Blue: 140 mcd,视角(2θ1/2) 71.5°
    - Green: 140 mcd,视角(2θ1/2) 285°
    - White: 140 mcd,视角(2θ1/2) 140°
    3. 绝对最大额定值
    - 温度范围: 工作温度 -40°C 至 +85°C,存储温度 -40°C 至 +100°C

    产品特点和优势


    - 高可靠性: 采用AlInGaP/InGaN技术,确保长时间稳定工作。
    - 小尺寸: 尺寸仅为3.2x1.2x1.1mm,适合紧凑型设计。
    - 清透镜: 清晰透镜提供更佳的光线输出质量。
    - 高亮度: 不同颜色均具有高亮度,满足各种照明需求。

    应用案例和使用建议


    1. 消费电子产品: 适用于手机、平板电脑、智能手表等,提供良好的背光和指示功能。
    2. 可穿戴设备: 轻薄设计使其成为健身追踪器、健康监测设备的理想选择。
    3. 汽车售后市场: 用于车内氛围灯、车尾灯等,提高夜间行驶安全性。
    4. 工业设备: 在仪器仪表、控制面板等设备中起到指示作用。
    使用建议:
    - 在组装时尽量在无尘环境中操作,以避免灰尘污染。
    - 安装过程中使用正确的回流焊接温度曲线进行焊接,确保焊接质量。

    兼容性和支持


    - 与多数SMD兼容,广泛应用于各类PCB设计。
    - Inolux Corporation提供了详尽的技术支持和售后服务,包括但不限于可靠性测试报告、包装和运输注意事项等。

    常见问题与解决方案


    1. 静电防护:
    - 避免手动处理时直接接触设备,使用防静电手环或手套。
    - 设备应妥善接地,必要时使用离子风扇。
    2. 装配后清洗:
    - 使用酒精溶剂如异丙醇(IPA),避免高温处理,以防止损坏LED树脂。

    总结和推荐


    IN-S124AR系列逆装式表面贴装LED凭借其高可靠性、小尺寸、清透镜头和高亮度等特点,在多个应用领域表现出色。其全面的参数指标和详细的应用指南使其成为市场上极具竞争力的产品。强烈推荐此款LED在消费电子、可穿戴设备、汽车售后市场和工业设备等领域使用。

IN-S124ARUY参数

参数
测试电流 20mA
显示颜色 透明,黄色
视角 140°
透镜类型 透明
Vf-正向电压 2V
透镜形状 带平顶,方形
波长 591nm
长*宽*高 3.2mm*1.2mm*1.1mm
通用封装 1204
安装方式 底座安装,标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

IN-S124ARUY厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

IN-S124ARUY数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX IN-S124ARUY IN-S124ARUY数据手册

IN-S124ARUY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4025 ¥ 3.4011
10+ $ 0.3991 ¥ 3.372
100+ $ 0.2959 ¥ 2.5004
1000+ $ 0.2171 ¥ 1.8343
3000+ $ 0.1847 ¥ 1.5605
9000+ $ 0.0702 ¥ 0.5932
24000+ $ 0.0567 ¥ 0.4791
45000+ $ 0.0536 ¥ 0.4525
99000+ $ 0.0515 ¥ 0.4348
库存: 15614
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.4
