首页  >  产品百科  >  HV-5RGB25

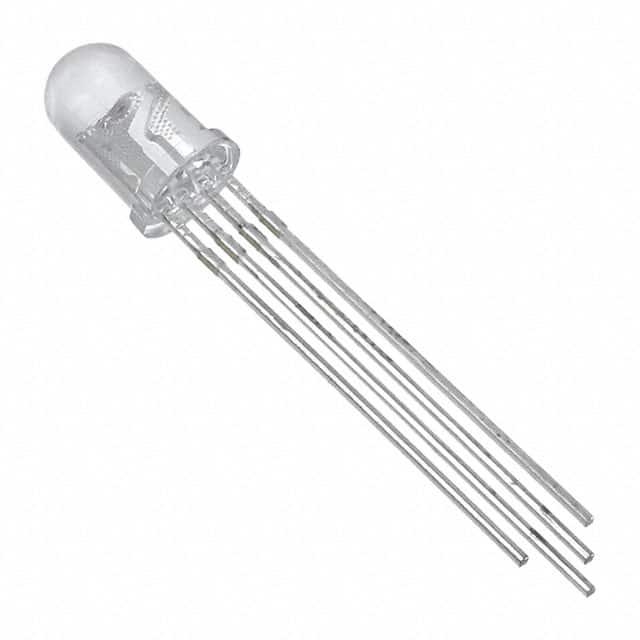

HV-5RGB25

产品分类: 发光二极管
厂牌: INOLUX
产品描述: 632nm(红色),520nm(绿色),470nm(蓝色) 25° 2V,3.4V,3.4V 20mA Red,20mA Green,20mA Blue 圆形,带圆顶 透明 无色,红,红色,绿,绿色,蓝,蓝色 通孔安装 5.85mm*5.85mm*8.9mm
供应商型号: 1830-1015-ND
供应商: Digi-Key
标准整包数: 1
INOLUX 发光二极管 HV-5RGB25

HV-5RGB25概述

    HV-5RGBXX 系列 5mm 全彩穿孔灯

    产品简介


    HV-5RGBXX系列 是一款由Inolux公司生产的5mm全彩穿孔灯。该系列产品提供三种颜色选择:红色(632nm AlInGaP)、绿色(520nm InGaN)和蓝色(470nm InGaN)。这些灯广泛应用于各种显示和指示应用中,如仪表盘背光、广告牌、装饰照明等。

    技术参数


    | 参数 | 规格(AllnGaP) | 规格(InGaN) |
    |
    | 功率耗散(Pd) | 65 mW | 95 mW |
    | 反向电压(Vr) | 5 V | 5 V |
    | 正向电流(If) | 25 mA | 25 mA |
    | 峰值电流(If(Peak)) | 100 mA | 100 mA |
    | 工作温度范围(Topr) | -40°C ~ +80°C | -40°C ~ +80°C |
    | 存储温度范围(Tstg) | -40°C ~ +100°C | -40°C ~ +100°C |
    | 引脚焊接温度(Tsol) | 260°C | 260°C |
    | 参数 | 规格(红) | 规格(绿) | 规格(蓝) | 测试条件(@25°C) |

    | 最小发光强度(Imcd) | 1600 | 1000 | 350 | If=20mA |
    | 最大发光强度(Imcd) | 3200 | 2000 | 600 | If=20mA |
    | 正向电压(Vf)(Typ) | 2.0 | 2.6 | 2.0 | If=20mA |
    | 正向电压(Vf)(Max) | 3.4 | 3.8 | 3.4 | If=20mA |
    | 主导波长(nm) | 624 | 525 | 470 | If=20mA |
    | 视角(度) | 25 | 25 | 25 | If=20mA |
    | 亮度容差 | +/-10% | +/-10% | +/-10% | - |

    产品特点和优势


    1. 全彩设计:集成红色、绿色和蓝色三色LED,可实现多种色彩组合。
    2. 5mm 通孔封装:广泛应用于多种场合,易于安装和维护。
    3. 白色散射透镜:有效提高光线扩散效果,减少眩光。
    4. AlInGaP/InGaN 技术:提供高可靠性和长寿命。
    5. 特殊包装:根据客户需求定制。

    应用案例和使用建议


    应用案例:
    - 仪表盘背光:利用其高亮度和宽视角,适用于各种车辆仪表盘。
    - 广告牌:可用于制作霓虹灯招牌,提供鲜艳的显示效果。
    使用建议:
    - 在选择电压和电流时,请确保不超过最大额定值,以防止损坏。
    - 为保证良好的视觉效果,建议适当增加驱动电流,但需注意散热。

    兼容性和支持


    - 兼容性:HV-5RGBXX 系列产品适用于标准5mm通孔电路板,可与其他兼容的标准组件一起使用。
    - 支持:Inolux 提供详尽的技术文档和客户支持,以帮助客户解决问题并优化产品使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 亮度不足 | 检查供电电压和电流是否符合要求。 |
    | 发光不稳定 | 检查焊接是否牢固,检查周围温度是否过高。 |
    | 色彩偏差 | 检查电源是否稳定,调整相关驱动电流。 |

    总结和推荐


    总结:HV-5RGBXX 系列 5mm 全彩穿孔灯以其高可靠性、广泛的应用范围和多样化的色彩选择,成为许多行业中的理想选择。它具有较高的性价比和广泛的兼容性,适合多种复杂应用需求。
    推荐:强烈推荐使用 HV-5RGBXX 系列 5mm 全彩穿孔灯。无论是在仪表盘背光还是广告展示方面,它都能提供出色的性能和可靠的使用寿命。

HV-5RGB25参数

参数
视角 25°
透镜类型 透明
Vf-正向电压 2V,3.4V,3.4V
透镜形状 圆形,带圆顶
波长 632nm(红色),520nm(绿色),470nm(蓝色)
测试电流 20mA Red,20mA Green,20mA Blue
显示颜色 无色,红,红色,绿,绿色,蓝,蓝色
长*宽*高 5.85mm*5.85mm*8.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

HV-5RGB25厂商介绍

Inolux公司是一家全球领先的液晶显示器和模块制造商,专注于为各种应用提供定制化的显示解决方案。公司主营产品分类包括:

1. 液晶显示器(LCD):提供各种尺寸和分辨率的液晶显示器,适用于工业、医疗、消费电子等领域。
2. 液晶模块(LCM):集成了驱动电路和背光的液晶显示器,广泛应用于汽车、智能家居、手持设备等。
3. 触摸屏(TP):提供电容式和电阻式触摸屏,适用于智能手机、平板电脑、工业控制面板等。
4. 背光模组(BLU):为液晶显示器提供背光源,包括CCFL和LED背光技术。

Inolux的优势在于:

1. 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 定制化服务:根据客户需求提供定制化的显示解决方案,满足特定应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供便捷的服务和支持。

HV-5RGB25数据手册

厂牌 PDF简要描述 下载
INOLUX 发光二极管 INOLUX HV-5RGB25 HV-5RGB25数据手册

HV-5RGB25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.219 ¥ 10.3006
10+ $ 0.7727 ¥ 6.4667
250+ $ 0.5175 ¥ 4.3312
500+ $ 0.4832 ¥ 4.0436
1000+ $ 0.454 ¥ 3.7994
2000+ $ 0.4292 ¥ 3.592
5000+ $ 0.4022 ¥ 3.3656
10000+ $ 0.3853 ¥ 3.2246
25000+ $ 0.367 ¥ 3.0709
库存: 7397
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.3
直接购买
加入购物车
