CYUSB3065-BZXI

产品分类: USB接口芯片
产品描述: I2C,I2S,SPI,UART,USB 3.0 4Mbps BGA
供应商型号: CYUSB3065-BZXI
供应商: 国内现货
标准整包数: 1

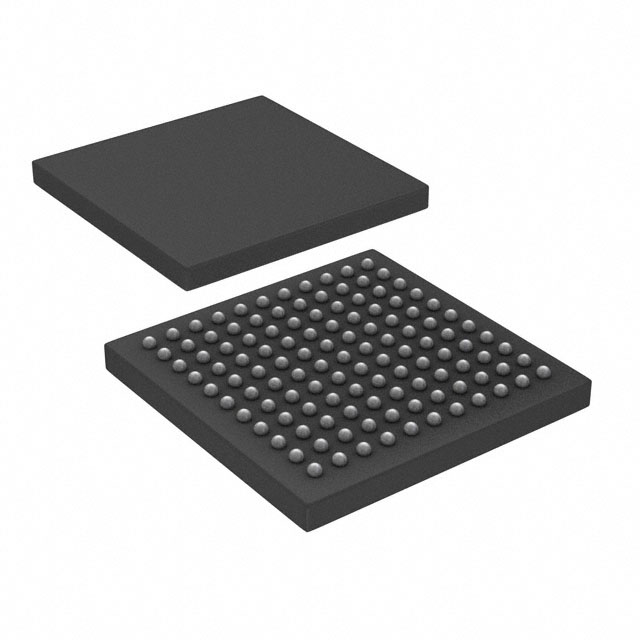

INFINEON TECHNOLOGIES USB接口芯片 CYUSB3065-BZXI

CYUSB3065-BZXI概述


    产品简介


    EZ-USB™ CX3 MIPI CSI-2至SuperSpeed USB桥接控制器
    Infineon的EZ-USB™ CX3是新一代桥接控制器,它能将具有Mobile Industry Processor Interface - Camera Serial Interface 2 (MIPI CSI-2)接口的设备连接到任何USB 3.0主机。该控制器集成了四通道MIPI CSI-2接收器(每个通道最高可达1 Gbps),能够处理多种视频数据格式,如RAW8/10/12/14、YUV422 (CCIR/ITU 8/10-bit)、RGB888/666/565和用户自定义的8位数据。CX3配备了一个32位ARM926EJ-S微处理器,提供了强大的数据处理能力和构建自定义应用的功能。此外,CX3拥有512 KB的片上SRAM用于代码和数据存储。
    主要功能:
    - 支持MIPI CSI-2标准(版本1.01,修订版0.04)。
    - 支持USB 3.0规范1.0,同时向后兼容USB 2.0。
    - 集成高速数据传输能力,最高可达5 Gbps。
    - 具有完全可访问的32位CPU,提供高速处理能力。
    - 提供多个外围接口(如I2C、I2S、SPI、UART)。
    - 支持GPIO扩展,以适应更多复杂应用场景。
    - 适用于多种设备,包括数字摄像机、摄像头、显微镜等。

    技术参数


    性能参数:
    - 数据速率:每个通道最高可达1 Gbps(总共最多四个通道)。
    - 接口:MIPI CSI-2、USB 3.0(物理层符合PIPE 3.0标准)、32个物理端点。
    - 内存:512 KB或256 KB嵌入式SRAM。
    - 处理器:ARM926EJ-S核心,200 MHz操作。
    - 工作电压:内核操作为1.2 V,其他外设操作范围为1.8 V至3.3 V。
    - 封装:10×10 mm,0.8毫米间距无铅球栅阵列(BGA)封装。
    电气特性:
    - 输入电压:最大输入电压6 V,需外部过压保护装置。
    - 接口支持:最高支持4 Mbps的UART、最高33 MHz的SPI主控器、最高1 MHz的I2C主控器。

    产品特点和优势


    - 全面兼容性: 兼容广泛的USB设备标准和MIPI标准。
    - 高性能处理能力: 高速ARM处理器支持复杂应用开发。
    - 丰富的接口支持: 可直接与各种外围设备连接。
    - 低功耗模式: 在核心电源关闭模式下,能耗极低。
    - 易于开发: 配备软件开发工具包(SDK)和大量应用示例,加速产品上市时间。

    应用案例和使用建议


    应用案例:
    - 数字摄像机
    - 数码相机
    - 网络摄像头
    - 扫描仪
    - 视频会议系统
    - 基于手势控制的应用
    - 监控摄像头
    - 医疗成像设备
    - USB显微镜
    - 工业摄像头
    使用建议:
    1. 配置MIPI CSI-2通道: 确保正确配置所需的MIPI CSI-2通道数量,以获得最佳性能。
    2. 处理USB枚举: 使用CX3的ReNumeration功能可以简化多个USB设备的身份管理。
    3. 电源管理: 确保使用适当的电源管理和过压保护措施,避免损坏设备。

    兼容性和支持


    - 兼容性: CX3能够与不同品牌和类型的图像传感器无缝集成,也支持多种外围设备接口。
    - 技术支持: Infineon提供广泛的文档资源和应用指南,包括API示例、开发套件和型号库。

    常见问题与解决方案


    - 问题1:USB枚举失败
    - 解决方案: 检查USB线缆连接是否稳固,确保VBUS电压不超过6V。
    - 问题2:MIPI信号丢失
    - 解决方案: 确认MIPI CSI-2接口正确配置并使用适当的屏蔽电缆。
    - 问题3:数据传输错误
    - 解决方案: 检查时钟频率设置是否匹配,确保内部时钟源稳定。

    总结和推荐


    总体来看,Infineon的EZ-USB™ CX3是一个功能强大且高度灵活的桥接控制器,特别适合应用于需要高效数据传输和处理能力的现代设备中。该产品在视频采集、医疗成像和其他工业应用方面表现尤为出色。我们强烈推荐此产品用于需要高性能USB和MIPI CSI-2接口集成的场合。由于其卓越的兼容性和易用性,CX3无疑将成为未来产品设计的理想选择。

CYUSB3065-BZXI参数

参数
数据速率 4Mbps
支持协议 I2C,I2S,SPI,UART,USB 3.0
最大工作供电电压 -
最小工作供电电压 -
通用封装 BGA
包装方式 托盘

CYUSB3065-BZXI厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CYUSB3065-BZXI数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES USB接口芯片 INFINEON TECHNOLOGIES CYUSB3065-BZXI CYUSB3065-BZXI数据手册

CYUSB3065-BZXI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 96.0218
100+ ¥ 89.0038
1000+ ¥ 85.8714
库存: 18
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 96.02
直接购买
加入购物车
