CY7C65631-56LTXCT

产品分类: USB接口芯片
产品描述: Full Speed/High Speed USB Hub Controller USB 2.0 3.3V T/R 56-Pin QFN EP
供应商型号: 4332473
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES USB接口芯片 CY7C65631-56LTXCT

CY7C65631-56LTXCT概述

    EZ-USB HX2LP Lite™低功耗USB 2.0集线器控制器



    产品简介




    EZ-USB HX2LP Lite™ 是由Cypress半导体公司(现为英飞凌科技的一部分)开发的一款高性价比、低功耗的USB 2.0集线器控制器系列。此系列包括两个型号:CY7C65621 和 CY7C65631,支持高达四个下游端口,适合多种应用场景,如独立式集线器、主板集线器、显示器集线器、高级端口复制器、笔记本扩展坞站等。


    技术参数




    - 标准兼容性:符合USB 2.0规范,USB-IF认证:TID# 30000009,Windows硬件质量实验室(WHQL)兼容。
    - 端口支持:最多支持四个下游端口。
    - 电源模式:支持总线供电和自供电模式。
    - 交易翻译器:内置单个事务翻译器(TT)。

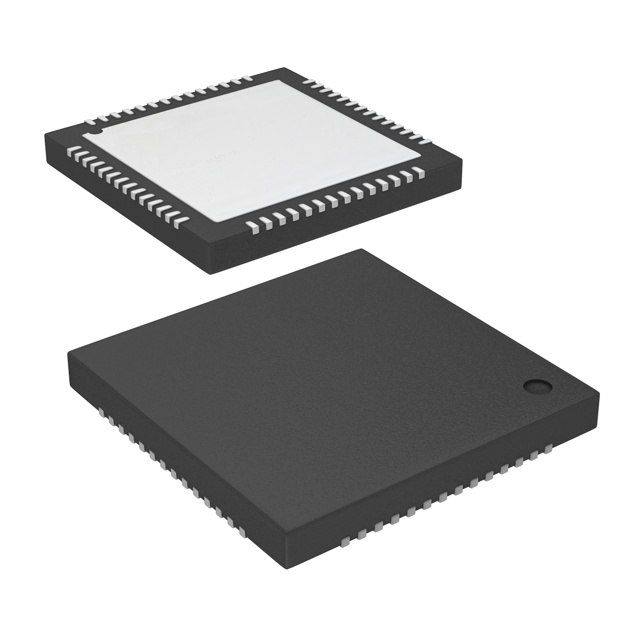

    - 封装:空间节省型56针QFN封装。
    - 晶振:24 MHz外部晶振(集成锁相环(PLL))。
    - 配置选项:支持通过外部SPI EEPROM进行可编程配置,包括供应商ID(VID)、产品ID(PID)、设备ID(DID)、端口数量、功率设置等。
    - 工作温度范围:工业级和汽车级选项(–40 °C至85 °C)。


    产品特点和优势




    - 低功耗设计:专为需要低功耗的应用而设计,提供高能效比。
    - 集成化组件:集成了上拉和下拉电阻,减少了整体物料清单成本。
    - 广泛的配置选项:可通过外部SPI EEPROM灵活配置多个参数。
    - 可靠性高:符合行业标准并通过严格测试,确保长期稳定运行。
    - 市场竞争力:凭借高性能和低成本优势,在市场上具有较强的竞争力。


    应用案例和使用建议




    EZ-USB HX2LP Lite™ 集线器控制器广泛应用于各种场合,如:

    - 独立式集线器:在桌面环境中扩展USB接口。
    - 显示器集线器:集成于显示器背面,方便用户扩展外设。
    - 笔记本扩展坞站:提高移动设备的连接能力。

    使用建议:

    - 在配置时应考虑系统的总线供电需求,确保集线器和下游设备均能获得足够的电力供应。
    - 在高负载情况下,可以通过设置适当的过电流检测阈值来避免因短路或过载引起的损坏。


    兼容性和支持




    该产品与其他标准USB 2.0设备完全兼容。英飞凌提供了详细的参考设计文档和技术支持,以帮助客户顺利实施和部署。


    常见问题与解决方案




    - Q1:如何在自动模式下切换LED指示灯颜色?
    - A1:默认情况下,EZ-USB HX2LP Lite在自动模式下通过内部状态机控制LED颜色。绿色表示端口已启用,琥珀色表示检测到过流条件。

    - Q2:如何禁用端口指示灯?
    - A2:在EEPROM中禁用“wHubCharacteristics”字段中的位7即可禁用端口指示灯。


    总结和推荐




    综上所述,EZ-USB HX2LP Lite™ 是一款性能优越且高度集成化的USB 2.0集线器控制器,适用于多种工业和消费类电子应用。凭借其低功耗、高可靠性和丰富的配置选项,推荐在各种需要扩展USB接口的应用中采用。对于寻求高性价比解决方案的开发者而言,它是一个非常理想的选择。

CY7C65631-56LTXCT参数

参数
最小工作供电电压 -
数据速率 -
支持协议 -
最大工作供电电压 -
通用封装 QFN-56
包装方式 卷带包装

CY7C65631-56LTXCT厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY7C65631-56LTXCT数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES USB接口芯片 INFINEON TECHNOLOGIES CY7C65631-56LTXCT CY7C65631-56LTXCT数据手册

CY7C65631-56LTXCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 57.3945
10+ ¥ 51.4255
25+ ¥ 51.4255
50+ ¥ 50.5072
100+ ¥ 49.5889
250+ ¥ 49.5889
500+ ¥ 49.5889
库存: 1900
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 57.39
