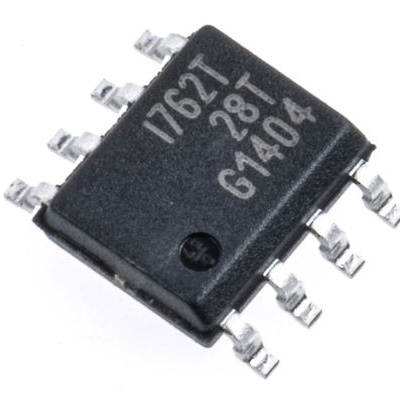

ISP762T

产品分类: 其他电源管理芯片
产品描述: Infineon 高侧开关电源芯片, 16 V电源, 1输出, 8引脚
供应商型号: 14M-ISP762T
供应商: 云汉优选
标准整包数: 1
INFINEON TECHNOLOGIES 其他电源管理芯片 ISP762T

ISP762T概述

    ISP762T Smart Power High-Side Switch

    1. 产品简介


    产品类型:
    ISP762T 是一款智能功率高侧开关,专为工业应用设计。
    主要功能:
    - 过载保护
    - 电流限制
    - 短路保护
    - 带重启功能的热关断
    - 包括负载瞬态的过压保护
    - 快速消磁感性负载
    - 反向电池保护(通过外部电阻实现)
    - 兼容CMOS输入
    - GND丢失和Vbb丢失保护
    - ESD保护
    - 极低的待机电流
    - 符合环保标准(RoHS)
    应用领域:
    适用于各种阻性、感性和容性负载。特别适合于12V和24V直流应用中的μC兼容电源开关,可替代电磁继电器和离散电路。

    2. 技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 最大工作电压 | Vbb(AZ) | 41 | V |
    | 工作电压 | Vbb(on) | 5 to 34 | V |
    | 导通电阻 | RON | 100 | mΩ |
    | 额定负载电流 | IL(nom) | 2 | A |
    | 输入电压范围 | VIN | -10 to +16 | V |

    3. 产品特点和优势


    - 全面的保护机制: ISP762T 内置多种保护功能,如过载保护、短路保护、热关断、过压保护等,确保设备在恶劣环境下的稳定运行。
    - 高可靠性: 集成的反向电池保护和快速消磁感性负载功能,显著提高了产品的可靠性和耐用性。
    - 环保设计: 符合RoHS标准,无铅封装,适合无铅焊接,满足全球客户对环保产品的需求。
    - 超低功耗: 极低的待机电流设计,降低了能耗,延长了设备的使用寿命。
    - 兼容性好: 适用于各种阻性、感性和容性负载,兼容多种μC,可用于替换传统的电磁继电器和分立电路。

    4. 应用案例和使用建议


    应用案例:
    ISP762T 可广泛应用于汽车、工业控制、机器人等领域。例如,在汽车领域,可用于车灯、电动座椅和雨刷器等设备的电源开关;在工业自动化中,可用于各种电机、传感器和执行器的驱动控制。
    使用建议:
    - 确保外部电阻合理配置以实现反向电池保护。
    - 在接线时注意避免短路和过压情况。
    - 在高环境温度下使用时,需要充分散热以保证正常工作。
    - 在使用过程中监测输入电压和负载电流,确保不超过额定值。

    5. 兼容性和支持


    - 兼容性: ISP762T 兼容标准的12V和24V直流应用,适用于各种μC接口。
    - 支持和服务: Infineon 提供全面的技术支持和维护服务,包括详细的用户手册、在线技术支持和售后咨询服务。

    6. 常见问题与解决方案


    - 问题:设备过热
    - 解决方案:确保良好的散热措施,使用适当尺寸的散热片或散热风扇。

    - 问题:设备不响应
    - 解决方案:检查输入信号是否正常,确认输入电压和负载电流在规定范围内。

    - 问题:输出不稳定
    - 解决方案:确认所有连接正确无误,特别是电源和接地线的连接。

    7. 总结和推荐


    ISP762T 是一款出色的智能功率高侧开关,具备多种保护功能和极低的待机电流,非常适合工业和汽车应用。其优秀的性能、环保设计和全面的支持使其在市场上具有很高的竞争力。强烈推荐给需要高性能、高可靠性的电源开关的应用场合。

ISP762T参数

参数
最大工作供电电压 5 V to 34 V
最小工作供电电压 5V
长*宽*高 5mm*4mm*1.5mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ISP762T厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

ISP762T数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他电源管理芯片 INFINEON TECHNOLOGIES ISP762T ISP762T数据手册

ISP762T封装设计

查看详情并下载
Symbol
Footprint
3D Model
