KITXMC2GOXMC1100V1TOBO1

产品描述: 16KB FLASH 32MHz,64MHz ARM® Cortex®-M0 固定安装
供应商型号: 2422880
供应商: element14
标准整包数: 1
INFINEON TECHNOLOGIES 应用处理器与片上系统(SOC) KITXMC2GOXMC1100V1TOBO1

KITXMC2GOXMC1100V1TOBO1概述


    产品简介

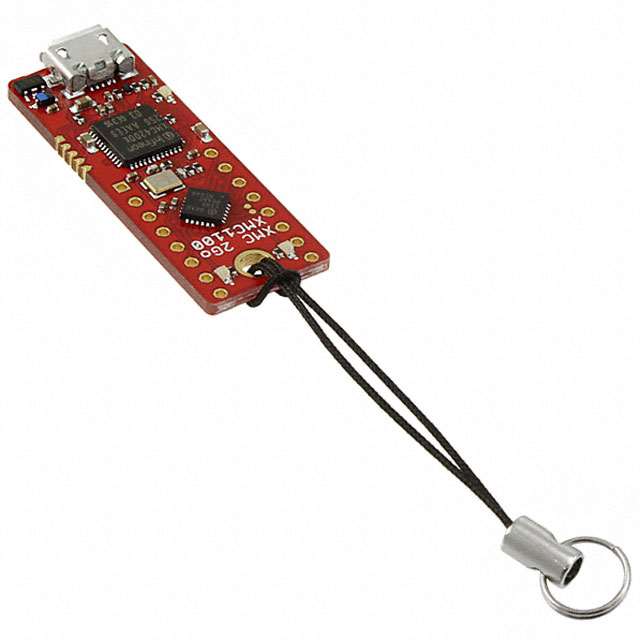

    XMC 2Go 评估套件 是一款基于 Infineon Technologies AG 的 ARM® Cortex™-M0 微控制器 XMC1100 的开发平台。它旨在帮助用户评估 XMC1100 微控制器及其免费的强大工具链 DAVE™ 的能力。该套件特别适用于开发和测试基于 ARM Cortex-M0 架构的应用程序,但不以成本优化为设计目标,也不作为参考设计使用。

    技术参数


    - 处理器: XMC1100微控制器(ARM® Cortex™-M0架构),采用4x4mm VQFN-24封装。
    - 闪存: 32KB或64KB。
    - RAM: 16KB。
    - 时钟生成: 内部振荡器。
    - 频率: 32MHz CPU时钟,64MHz定时器时钟。
    - 尺寸: 14.0 x 38.5 mm。
    - 电源供应: 可通过USB通过调试探针(J-Link)或外部3.3V电源供电。
    - 连接器: 两个8引脚接头(引脚间距:2.54 mm,约0.1英寸/行间距:10.16 mm,约0.4英寸)。
    - 调试器: 板载J-Link调试器,支持串行线调试(SWD,ARM标准)、单引脚调试(SPD)及UART到USB桥接(虚拟COM)。
    - 外围设备:
    - 2通道USIC(UART、SPI、I2C、I2S、LIN)
    - 6通道模拟数字转换器(12位分辨率)
    - 4个16位定时器
    - 外部中断(通过ERU)
    - 实时时钟
    - 随机数生成器
    - 其他: 两个用户LED(@P1.0和P1.1)

    产品特点和优势


    - 高性能: XMC1100微控制器提供高效的ARM Cortex-M0内核,支持多种外设接口。
    - 开发便捷: 集成的J-Link调试器和虚拟COM功能简化了开发过程。
    - 多功能: 支持UART、SPI、I2C等多种通信协议,适应广泛的开发需求。
    - 易用性: 具有两个8引脚接头,适合与面包板和其他开发工具配合使用。
    - 可视化反馈: 两个用户LED用于状态指示。

    应用案例和使用建议


    应用案例:
    - 智能家居: 利用XMC1100的UART接口与传感器通信,实现智能家居系统的控制。
    - 工业自动化: 结合模拟数字转换器和定时器,构建工业控制系统。
    - 物联网(IoT): 使用USART、SPI和I2C接口连接各种传感器和执行器,实现数据采集和远程控制。
    使用建议:
    - 功耗管理: 在不使用XMC1100时,考虑将其置于低功耗模式,以节省能源。
    - 电源管理: 确保电源稳定,避免电压波动对微控制器造成影响。
    - 电路保护: 使用集成的ESD保护二极管和反向电流保护二极管来保护电路安全。

    兼容性和支持


    - 兼容性: XMC 2Go套件支持与其他支持SWD和UART协议的开发工具兼容,如J-Link调试器和Segger J-Link驱动。
    - 支持和维护: Infineon Technologies提供了详尽的技术文档和支持服务,包括在线论坛、电子邮件支持和技术培训。

    常见问题与解决方案


    1. 问题: 如何正确配置SWD和SPD?
    - 解决方案: 使用DAVE™集成的“BMI Get Set”工具进行配置。注意不要将XMC1100配置为生产用户模式。
    2. 问题: 调试过程中USB调试LED闪烁?
    - 解决方案: 确认安装了正确的J-Link驱动并检查USB连接是否正常。
    3. 问题: 无法识别外部电源?
    - 解决方案: 检查外部电源的电压是否符合要求,确保没有超过最大电流限制(150mA)。

    总结和推荐


    XMC 2Go 评估套件 是一个功能强大的开发平台,专为ARM Cortex-M0架构的微控制器设计。其高集成度、丰富的外设接口和易用性使其成为开发各种应用的理想选择。对于需要高效、灵活和易于调试的应用开发,强烈推荐使用此套件。

KITXMC2GOXMC1100V1TOBO1参数

参数
外设 -
程序存储器类型 FLASH
I/O电压 -
内核数 -
最大工作供电电压 -
Flash大小 -
速度 -
最小工作供电电压 -
接口类型 -
核心处理器 ARM® Cortex®-M0
主要属性 -
最大时钟频率 32MHz,64MHz
RAM大小 16KB
安装方式 固定安装
零件状态 在售
包装方式 盒装

KITXMC2GOXMC1100V1TOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

KITXMC2GOXMC1100V1TOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 应用处理器与片上系统(SOC) INFINEON TECHNOLOGIES KITXMC2GOXMC1100V1TOBO1 KITXMC2GOXMC1100V1TOBO1数据手册

KITXMC2GOXMC1100V1TOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
