FP75R12N2T7BPSA2

产品分类:
产品描述:
供应商型号: 4127981
供应商: 海外现货
标准整包数: 1

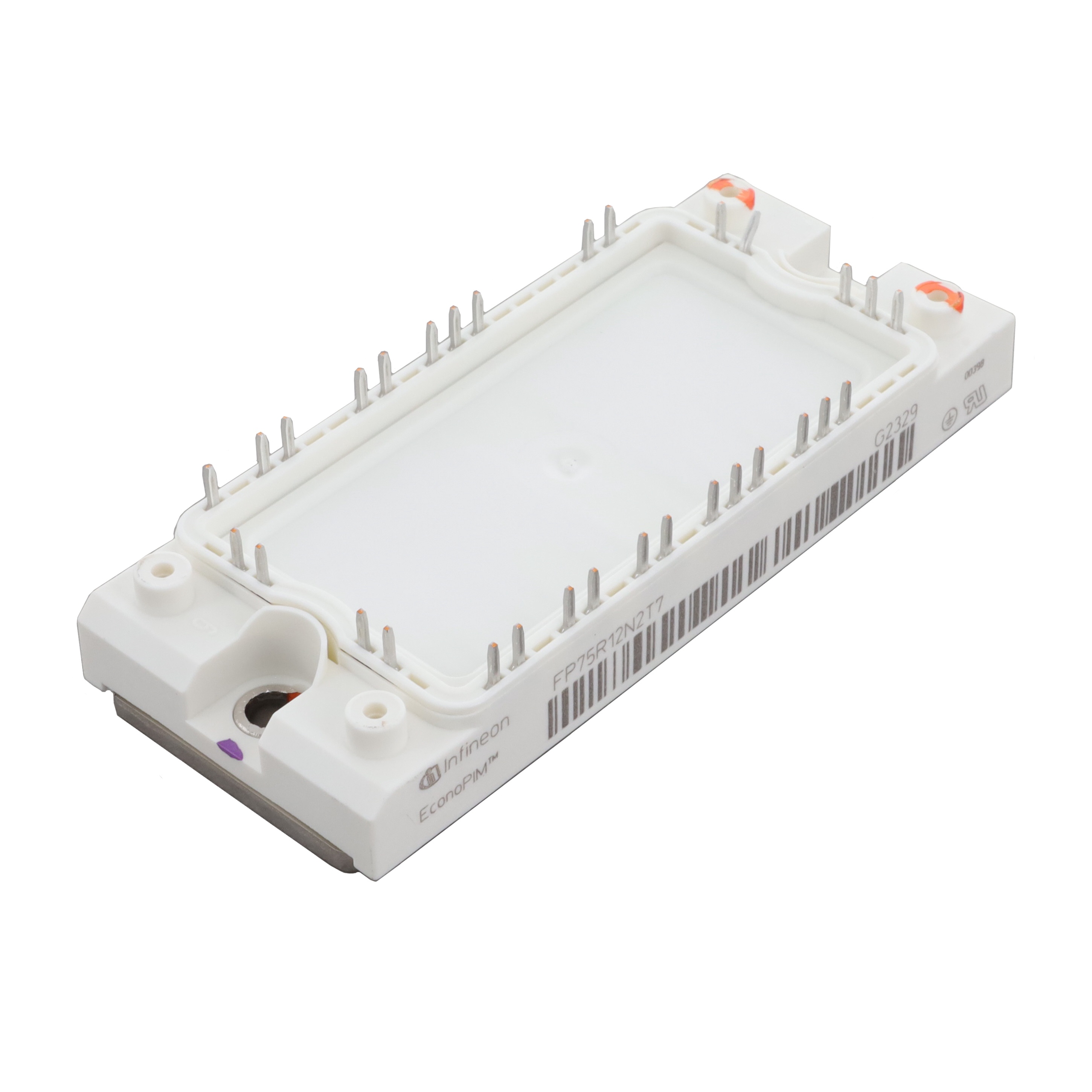

INFINEON TECHNOLOGIES  FP75R12N2T7BPSA2

FP75R12N2T7BPSA2概述

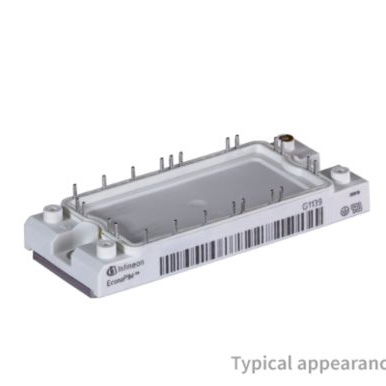

    FP75R12N2T7 EconoPIM™2 Module

    1. 产品简介


    FP75R12N2T7 是一款 EconoPIM™2 模块,集成了 TRENCHSTOP™IGBT7 和发射极控制7二极管及NTC热敏电阻。此模块主要适用于辅助逆变器、电机驱动和伺服驱动等领域。它的设计旨在提供高功率和热循环能力,具备优秀的电气特性和可靠性。

    2. 技术参数


    - 电气特性:
    - 集电极-发射极电压(VCES):1200 V
    - 额定连续直流集电极电流(ICnom):75 A;最大重复峰值集电极电流(ICRM):150 A
    - 低饱和压降(VCEsat)
    - 过载操作最高温度可达175°C
    - 机械特性:
    - 铜基板
    - 铝氧化物(Al2O3)基板,具有低热阻
    - 焊接接触技术
    - 其他特征:
    - 集成NTC热敏电阻用于温度监测
    - 材料绝缘性能高,基本绝缘符合IEC 61140标准
    - 绝缘测试电压(VISOL):2.5 kV(AC 50 Hz,1分钟)

    3. 产品特点和优势


    FP75R12N2T7 EconoPIM™2 模块的主要特点包括:
    - 低VCEsat: 具有出色的饱和压降性能,提高能效。
    - 高可靠性和耐温性: 最高工作温度达到175°C,适用于高温环境。
    - 集成NTC热敏电阻: 提供实时温度监控,提高系统安全性。
    - 紧凑设计和高功率密度: 铝氧化物基板和铜基板的结合使得模块既轻巧又高效。
    这些特点使其在工业应用中表现出色,如电机驱动、伺服驱动和辅助逆变器等。

    4. 应用案例和使用建议


    FP75R12N2T7 EconoPIM™2 模块广泛应用于电机驱动、伺服驱动和辅助逆变器。具体使用时应注意以下几点:
    - 温度管理: 尽管模块可以承受高达175°C的工作温度,但仍需注意确保良好的散热条件以维持系统稳定运行。
    - 电路保护: 使用适当的外部电路保护措施,如过流保护和短路保护,以防止器件损坏。
    - 匹配其他元件: 考虑到与其他电子元件的兼容性,确保所选元件能够满足模块的技术要求。

    5. 兼容性和支持


    FP75R12N2T7 EconoPIM™2 模块与多数常见的逆变器和整流器系统兼容,便于集成。此外,Infineon Technologies提供了详细的技术文档和支持服务,确保客户能够正确安装和维护设备。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 温度过高导致模块失效: 确保良好的散热设计和冷却系统。
    - 无法正常启动: 检查电源连接是否正常,以及是否存在短路问题。
    - 高频噪声: 确认驱动信号是否正确无误,并且驱动电阻值适当。

    7. 总结和推荐


    FP75R12N2T7 EconoPIM™2 模块是一款高性能的电力电子器件,特别适用于需要高可靠性和热稳定性的应用场合。其低VCEsat、高耐温性及集成NTC热敏电阻的特点使其在市场上具有显著的竞争优势。因此,强烈推荐使用该模块以提升系统的整体性能。
    如有更多疑问,可参考产品手册或联系 Infineon 技术支持团队。

FP75R12N2T7BPSA2参数

参数
安装方式 面板安装
零件状态 在售
包装方式 托盘

FP75R12N2T7BPSA2厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

FP75R12N2T7BPSA2数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES INFINEON TECHNOLOGIES FP75R12N2T7BPSA2 FP75R12N2T7BPSA2数据手册

FP75R12N2T7BPSA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
