NLM0010XTSA1

产品分类: NFC/RFID芯片
产品描述: Infineon LED驱动芯片, 3 → 5.5 v输入
供应商型号: 2224966
供应商: 海外现货
标准整包数: 15
INFINEON TECHNOLOGIES NFC/RFID芯片 NLM0010XTSA1

NLM0010XTSA1概述


    产品简介


    NLM0011/NLM0010 NFC-PWM系列:
    这是一款带有脉冲宽度调制(PWM)输出的双模式近场通信配置IC(集成电路),主要用于LED照明应用。它能够通过NFC(近场通信)实现无线编程,兼容现有的模拟LED驱动设计,并且可以与模块-驱动接口特别兴趣小组(MD-SIG)的NFC编程规范相匹配。此设备主要用于通过NFC实现LED模块的编程,集成有常光输出(CLO)和通断计数等功能。相比NLM0010,NLM0011还具备常光输出(CLO)功能。

    技术参数


    - PWM输出: 具有可配置的脉宽调制(PWM)输出,逻辑电平为0V(低逻辑)和2.8V(高逻辑)。频率范围为1kHz到30kHz,分辨率取决于频率(约14.73位@1kHz;约9.82位@30kHz)。
    - NFC通信: 符合ISO/IEC 18000-3模式1标准,数据传输率最高可达26.69 kbit/s,最大读写距离可达150cm。
    - 非易失性存储器(NVM): 采用Infineon EEPROM,总容量576比特,其中用户区域52字节,服务区域12字节,具有唯一芯片识别号,可耐受至少100,000次擦除/写入周期,数据保存时间至少为10年。
    - 操作时计数(OTC): 能够在每次4小时后记录并存储累计的操作时间。
    - 供电: 在照明运行模式下,通过外部电压源供电,范围为3-5V。在配置模式下,由NFC电磁场提供的能量供电。
    - CLO(仅限NLM0011): 可根据老化函数调整LED电流设定值,以补偿LED的老化效应。

    产品特点和优势


    - 灵活的配置: 支持通过NFC进行无线配置,减少了对外部编程设备的需求,简化了LED模块的制造过程。
    - 常光输出(CLO): NLM0011独有的功能,能够自动调整LED电流设定值,适应LED的老化过程,确保LED持续稳定的光输出。
    - 集成的计数功能: 包括操作时间和开关次数的计数功能,帮助监控设备的使用情况。
    - 广泛的兼容性: 与现有的模拟LED驱动器无缝兼容,无需额外的微控制器,易于集成到现有设计中。

    应用案例和使用建议


    NLM0011/NLM0010可以用于多种LED照明应用,例如商业照明、家居照明和户外照明。例如,在一款基于Infineon XDPL8105 LED控制器的应用实例中,NLM0011被用作数字PWM输出信号的调节器,通过R/C电路将PWM信号转换成模拟电压,控制LED的电流。
    使用建议:
    - 在安装前,确保NLM0011/NLM0010已经通过NFC配置好,以避免现场配置可能带来的不便。
    - 在照明系统的设计阶段,合理选择R/C电路的时间常数,以达到所需的PWM输出范围,提高系统的灵活性和适应性。

    兼容性和支持


    NLM0011/NLM0010与大多数主流模拟LED驱动器兼容。此外,供应商提供了丰富的文档和支持资源,包括数据手册、应用笔记和技术支持热线,有助于用户更好地理解和使用这款IC。

    常见问题与解决方案


    - Q: 在配置过程中出现“无效帧长度”错误怎么办?
    A: 确保所有命令遵循ISO/IEC 18000-3模式1的格式,重新发送正确的命令。
    - Q: 如何知道LED电流设定值已正确配置?
    A: 在配置完成后,可以通过外部NFC读取器检查NVM中的数据,确认配置信息已被正确写入。
    - Q: 无法进入照明运行模式怎么办?
    A: 检查是否有外部电源供应,确认供电电压范围为3-5V。如果仍有问题,检查电路连接和NLM0011/NLM0010的引脚配置。

    总结和推荐


    NLM0011/NLM0010 NFC-PWM系列是一款集成了先进功能的高效能LED照明配置IC,适用于各种LED照明应用。其独特的NFC无线配置能力和CLO功能使其在行业中具有显著的竞争优势。虽然其成本可能高于传统的LED控制器,但其高度的灵活性、便利性和长期性能稳定性使其成为许多照明系统设计的理想选择。总体而言,我们强烈推荐这款产品用于需要高级LED编程和管理的照明应用中。

NLM0010XTSA1参数

参数
工作模式 -
支持协议 -
最大工作频率 -
最小工作频率 -
最大工作供电电压 5.5V
最小工作供电电压 3V

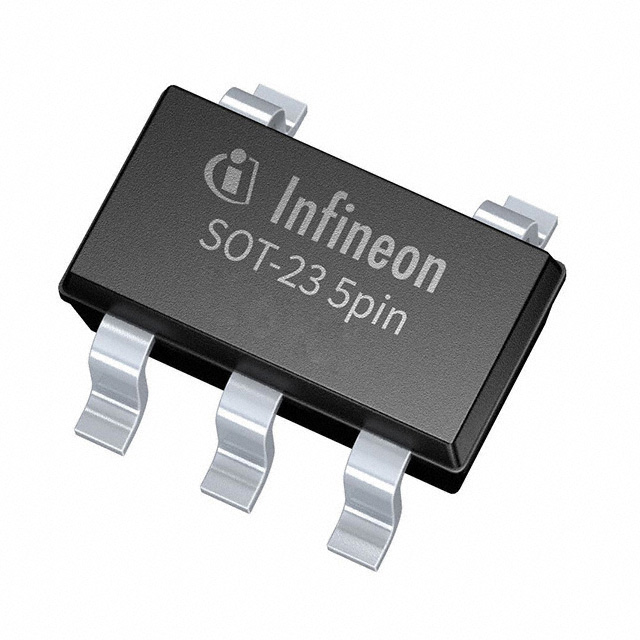

通用封装 SOT-23-5
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NLM0010XTSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

NLM0010XTSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES NFC/RFID芯片 INFINEON TECHNOLOGIES NLM0010XTSA1 NLM0010XTSA1数据手册

NLM0010XTSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
