首页  >  产品百科  >  CYPD5225-96BZXIT

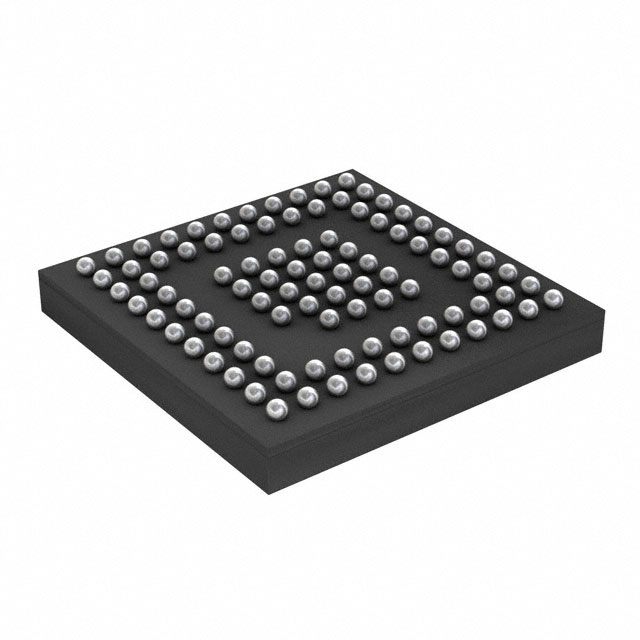

CYPD5225-96BZXIT

产品分类: USB接口芯片
产品描述: USB C 1Mbps BGA
供应商型号: CYPD5225-96BZXIT
供应商: 国内现货
标准整包数: 2000
INFINEON TECHNOLOGIES USB接口芯片 CYPD5225-96BZXIT

CYPD5225-96BZXIT概述

    EZ-PD™ CCG5 USB Type-C Port Controller

    1. 产品简介


    EZ-PD™ CCG5是一款双端口USB Type-C控制器,专为最新的USB Type-C和PD(电力传输)标准设计。它提供了完整的双端口USB Type-C及USB-Power Delivery控制解决方案,适用于PC、笔记本电脑及扩展坞。此外,EZ-PD CCG5还可用于双角色及下游面对端口的应用。该产品由赛普拉斯半导体公司开发,现隶属于英飞凌科技公司。

    2. 技术参数


    - USB-PD 3.0支持:包括集成USB-PD 3.0、两个集成USB-PD端口、内置电流源。
    - 电源管理:工作电压范围为2.75 V至21.5 V。
    - 处理器:48 MHz ARM Cortex-M0处理器,具有128 KB闪存和12 KB SRAM。
    - 保护机制:集成了过压保护(OVP)、过流保护(OCP)、高侧电流感应放大器等。
    - 通信接口:四个串行通信模块(SCB),可配置为I2C、SPI或UART接口。
    - 封装:两种封装形式:40引脚QFN(1个端口)和96引脚BGA(2个端口)。
    - 温度范围:支持工业级温度范围(-40°C 至 +85°C)。

    3. 产品特点和优势


    - 集成度高:EZ-PD CCG5将多个关键功能集成在一个芯片上,减少了系统复杂度和成本。
    - 高性能处理:内置的ARM Cortex-M0处理器和丰富的存储资源,能够高效处理USB-PD协议相关的复杂任务。
    - 保护功能完善:内置多种保护机制,如OVP、OCP等,确保设备安全稳定运行。
    - 多接口支持:支持多种通信协议,如I2C、SPI和UART,提高系统的灵活性。

    4. 应用案例和使用建议


    - PC、笔记本电脑及扩展坞:广泛应用于这些设备的USB Type-C端口控制,确保快速充电和数据传输。
    - Thunderbolt设备:作为Thunderbolt主机或设备时,确保高速数据传输和电源管理。
    - 使用建议:为了充分发挥其性能,建议根据具体应用需求选择合适的电源和散热措施;确保符合USB-PD规范要求,正确配置各种保护机制。

    5. 兼容性和支持


    - 兼容性:与USB Type-C 3.0和2.0规范完全兼容。
    - 技术支持:英飞凌科技提供全面的技术支持和维护服务,确保客户能够顺利部署和使用产品。

    6. 常见问题与解决方案


    - 问题1:如何设置正确的电流源?
    - 解决方案:通过内部寄存器编程配置电流源,确保符合USB Type-C规范要求。
    - 问题2:如何实现快速角色交换(FRS)功能?
    - 解决方案:启用CC通道上的FRS检测功能,并正确配置相关寄存器。

    7. 总结和推荐


    EZ-PD™ CCG5是一款高性能、高度集成的USB Type-C控制器,适用于多种应用场景。其强大的处理能力、完善的保护机制和灵活的接口支持使其在市场上具备显著的竞争优势。对于需要高性能USB Type-C控制解决方案的应用来说,强烈推荐选用EZ-PD™ CCG5。

CYPD5225-96BZXIT参数

参数
数据速率 1Mbps
支持协议 USB C
最大工作供电电压 -
最小工作供电电压 -
通用封装 BGA
包装方式 卷带包装

CYPD5225-96BZXIT厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CYPD5225-96BZXIT数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES USB接口芯片 INFINEON TECHNOLOGIES CYPD5225-96BZXIT CYPD5225-96BZXIT数据手册

CYPD5225-96BZXIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 16.3144
4000+ ¥ 15.5313
8000+ ¥ 15.4008
16000+ ¥ 14.8787
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 32628.8
