ILCX19-FF5F10-38.400MHZ

产品分类: 无源晶振
厂牌: ILSI AMERICA
产品描述: 10pF ±30ppm ±30ppm 38.4MHz 60Ω 贴片安装 2mm*1.6mm*550μm
供应商型号: N-ILCX19-FF5F10-38.400MHZ
供应商: 云汉优选
标准整包数: 1

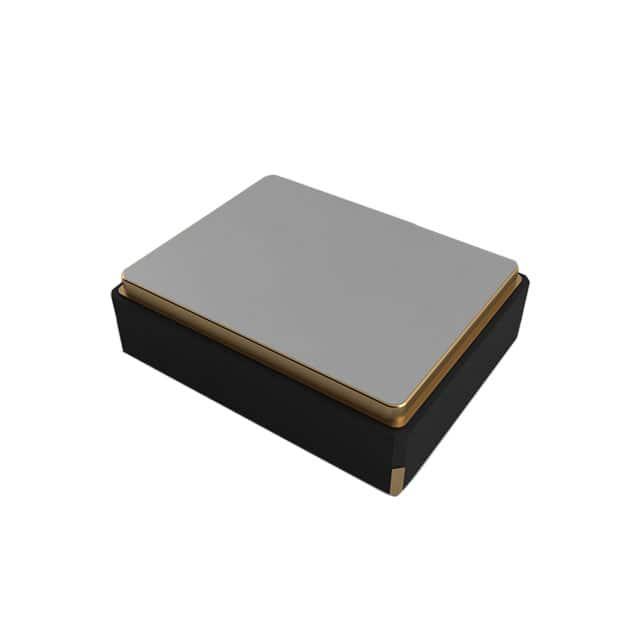

ILSI AMERICA 无源晶振 ILCX19-FF5F10-38.400MHZ

ILCX19-FF5F10-38.400MHZ概述

    电子元器件技术手册:ILCX19 系列 4 Pad Ceramic Package Quartz Crystal

    产品简介


    ILCX19 系列是一款超小型表面贴装 (SMD) 陶瓷封装石英晶体,适用于多种高频电子应用。这种晶体具有低功耗、高稳定性和兼容无铅工艺的特点,广泛应用于光纤通道、服务器和存储系统、SONET/SDH、Wi-Fi 和以太网标准(如 T1/E1 和 T3/E3)等领域。

    技术参数


    - 频率范围: 16 MHz 至 72 MHz
    - 等效串联电阻 (ESR):
    - 16 MHz 至 23.999999 MHz: 最大值 150 欧姆
    - 24 MHz 至 25.999999 MHz: 最大值 80 欧姆
    - 26 MHz 至 72 MHz: 最大值 60 欧姆
    - 并联电容 (C0): 最大值 3 pF
    - 频率公差 (25°C): ±50 ppm, ±30 ppm, ±25 ppm, ±20 ppm, ±15 ppm, 或 ±10 ppm
    - 频率稳定性 (温度范围): ±50 ppm, ±30 ppm, ±25 ppm, ±20 ppm, ±15 ppm, 或 ±10 ppm
    - 操作模式: 基本谐振模式
    - 晶体切割: AT 切割
    - 负载电容: 8 pF 至 32 pF 或指定
    - 驱动功率: 最大 100 μW
    - 老化: 最大 ±5 ppm/年
    - 操作温度范围: 见零件编号指南
    - 存储温度范围: -40°C 至 +85°C

    产品特点和优势


    ILCX19 系列具有诸多优势:
    - 低成本: SMD 封装设计降低了生产成本。
    - 超小型: 尺寸为 2.0 mm x 1.6 mm,适合紧凑型设计。
    - 无铅工艺兼容: 支持无铅焊接工艺,符合环保要求。
    - 高稳定性: 频率稳定性高达 ±10 ppm,适合高精度应用。

    应用案例和使用建议


    ILCX19 系列常用于高速通信设备、服务器、网络交换机等场景。建议在焊接过程中遵循推荐的无铅回流焊曲线,确保焊接质量。同时,根据不同应用场景选择合适的频率和频率公差,可以进一步提高系统的稳定性和可靠性。

    兼容性和支持


    ILCX19 系列与多种 SMD 设备兼容,且支持无铅焊接工艺。厂商提供了详细的焊接工艺参数及测试标准,如 MIL-STD-202、MIL-STD-883 等,确保产品质量。

    常见问题与解决方案


    1. 焊接质量问题:
    - 解决方法: 严格按照推荐的无铅回流焊曲线进行焊接,确保温度控制准确。
    2. 频率漂移问题:
    - 解决方法: 选择合适的频率公差等级,并根据具体应用场景调整焊接参数。
    3. 环境适应性问题:
    - 解决方法: 在低温或高温环境下使用时,应选择符合相应温度范围的型号。

    总结和推荐


    综上所述,ILCX19 系列是一款性能优异、成本低廉且高度稳定的石英晶体,非常适合高速通信和计算设备的应用需求。强烈推荐给需要高精度、低成本解决方案的设计工程师和制造商。

ILCX19-FF5F10-38.400MHZ参数

参数
频率容差 ±30ppm
等效串联电阻 60Ω
频率 38.4MHz
驱动电平 -
负载电容 10pF
频率稳定性 ±30ppm
长*宽*高 2mm*1.6mm*550μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ILCX19-FF5F10-38.400MHZ厂商介绍

ILSI America(国际生命科学学会美洲分会)是一个非盈利、全球性的科学健康组织,致力于通过科学促进人类健康和福祉。它成立于1978年,是国际生命科学学会(ILSI)的美洲分支机构,后者是一个由科学家、学术机构、政府和联合国机构组成的全球网络。

ILSI America的主营产品分类和应用领域主要集中在以下几个方面:
1. 食品安全与营养:研究食品成分对健康的潜在影响,包括营养补充剂和功能性食品。
2. 环境风险评估:评估化学物质对环境和人类健康的潜在风险。
3. 肥胖和慢性病预防:研究肥胖和其他慢性病的成因和预防策略。
4. 食品安全和质量:确保食品供应链的安全和质量。

ILSI America的优势在于:
- 跨学科合作:汇集不同领域的专家,包括营养学、毒理学、环境科学等,以促进综合研究。
- 科学领导:通过科学咨询和政策建议,影响公共卫生政策和实践。
- 教育和培训:提供教育项目和培训,提高公众和专业人士对科学问题的理解。
- 国际网络:作为ILSI全球网络的一部分,能够在全球范围内分享知识和资源。

ILSI America通过这些优势,致力于推动科学进步,改善公共健康,并在全球范围内促进科学对话和合作。

ILCX19-FF5F10-38.400MHZ数据手册

厂牌 PDF简要描述 下载
ILSI AMERICA 无源晶振 ILSI AMERICA ILCX19-FF5F10-38.400MHZ ILCX19-FF5F10-38.400MHZ数据手册

ILCX19-FF5F10-38.400MHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.2841 ¥ 2.4147
950+ $ 0.2709 ¥ 2.3026
库存: 1000
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 965.88
直接购买
加入购物车
