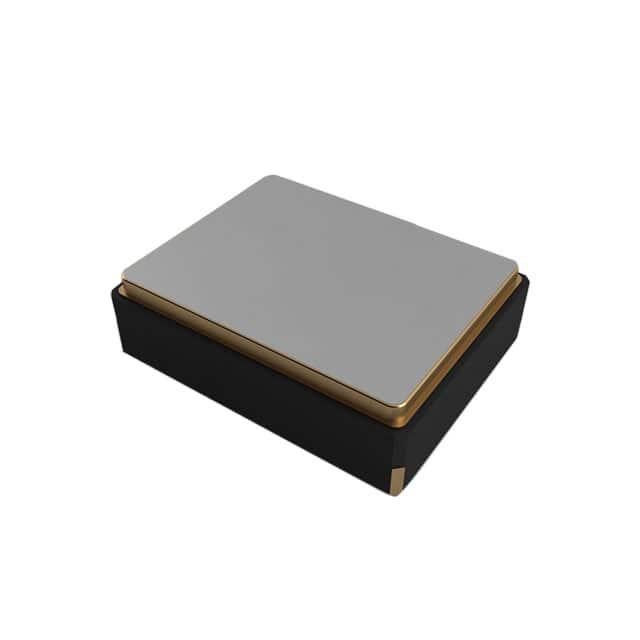

IXA16-HF5F12-24.576MHZ

产品分类: 无源晶振
厂牌: ILSI AMERICA
产品描述: 12pF ±20ppm ±30ppm 24.576MHz 60Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 2780-IXA16-HF5F12-24.576MHZCT-ND
供应商: Digi-Key
标准整包数: 1
ILSI AMERICA 无源晶振 IXA16-HF5F12-24.576MHZ

IXA16-HF5F12-24.576MHZ概述


    产品简介


    IXA16系列3.2mm x 2.5mm陶瓷封装石英晶体是一种高品质的振荡器,适用于汽车和工业领域。它具备多种频率选择范围(8MHz至66MHz),并经过AEC-Q200认证及IATF 16949认证生产,确保了其在苛刻环境下的可靠性和耐用性。此外,该产品符合RoHS和REACH标准,具有扩展的工作温度范围(-40°C至+125°C)。

    技术参数


    - 频率范围: 8MHz 至 66MHz
    - 等效串联电阻 (ESR):
    - 8MHz - 9.999999MHz: 最大800Ω
    - 10MHz - 10.999999MHz: 最大250Ω
    - 11MHz - 11.999999MHz: 最大150Ω
    - 12MHz - 12.999999MHz: 最大100Ω
    - 13MHz - 15.999999MHz: 最大80Ω
    - 16MHz - 20.999999MHz: 最大70Ω
    - 21MHz - 29.999999MHz: 最大60Ω
    - 30MHz - 66MHz: 最大50Ω
    - 负载电容: 8pF 至 32pF 或指定
    - 频率容差:
    - ±50ppm, ±30ppm, ±25ppm, ±20ppm, ±15ppm, 或 ±10ppm
    - 频率稳定性: ±100ppm, ±50ppm, ±30ppm, 或 ±20ppm
    - 操作模式: 基频
    - 晶体切割方式: AT切型
    - 驱动功率: 最大200μW
    - 老化: 最大±3ppm/年
    - 工作温度范围: -40°C 至 +85°C, -40°C 至 +105°C, 或 -40°C 至 +125°C
    - 储存温度范围: -50°C 至 +150°C

    产品特点和优势


    IXA16系列晶体具有以下显著特点和优势:
    - 可靠性高:AEC-Q200认证确保其在汽车应用中的可靠性。
    - 广泛的工作温度范围:适合各种恶劣环境,如导航、GPS、车载娱乐系统等。
    - 高质量材料:采用无铅回流焊工艺和高标准制造流程。
    - 兼容性好:可与各种设备无缝集成。

    应用案例和使用建议


    - 应用场景: 导航、GPS、车载娱乐系统、仪表盘、以太网、高级驾驶辅助系统(ADAS)雷达、相机、发动机控制单元、激光雷达(LiDAR)系统、胎压监测系统(TPMS)等。
    - 使用建议: 在高频应用中,建议使用较低的负载电容(例如8pF)以提高稳定性;对于长时间工作于高温环境的设备,应特别关注老化问题。

    兼容性和支持


    - 兼容性: 本产品兼容所有标准的电子设备接口。
    - 技术支持: ILSI America提供详尽的技术文档和支持服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题: 频率偏差超出预期。
    - 解决方案: 检查焊接质量和热冲击过程是否符合标准。
    - 问题: 高温下稳定性下降。
    - 解决方案: 确保使用合适的散热措施,保持在推荐的工作温度范围内运行。
    - 问题: 负载电容不合适。
    - 解决方案: 根据具体应用场景调整负载电容,参考技术手册中推荐值。

    总结和推荐


    IXA16系列3.2mm x 2.5mm陶瓷封装石英晶体是一款适用于严苛环境的高品质电子元件。它在汽车和工业应用中表现出色,尤其适合需要高稳定性和宽工作温度范围的应用。鉴于其优良的性能和广泛的兼容性,强烈推荐给需要高性能振荡器的工程师和技术人员。

IXA16-HF5F12-24.576MHZ参数

参数
驱动电平 -
负载电容 12pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 60Ω
频率 24.576MHz
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IXA16-HF5F12-24.576MHZ厂商介绍

ILSI America(国际生命科学学会美洲分会)是一个非盈利、全球性的科学健康组织,致力于通过科学促进人类健康和福祉。它成立于1978年,是国际生命科学学会(ILSI)的美洲分支机构,后者是一个由科学家、学术机构、政府和联合国机构组成的全球网络。

ILSI America的主营产品分类和应用领域主要集中在以下几个方面:
1. 食品安全与营养:研究食品成分对健康的潜在影响,包括营养补充剂和功能性食品。
2. 环境风险评估:评估化学物质对环境和人类健康的潜在风险。
3. 肥胖和慢性病预防:研究肥胖和其他慢性病的成因和预防策略。
4. 食品安全和质量:确保食品供应链的安全和质量。

ILSI America的优势在于:
- 跨学科合作:汇集不同领域的专家,包括营养学、毒理学、环境科学等,以促进综合研究。
- 科学领导:通过科学咨询和政策建议,影响公共卫生政策和实践。
- 教育和培训:提供教育项目和培训,提高公众和专业人士对科学问题的理解。
- 国际网络:作为ILSI全球网络的一部分,能够在全球范围内分享知识和资源。

ILSI America通过这些优势,致力于推动科学进步,改善公共健康,并在全球范围内促进科学对话和合作。

IXA16-HF5F12-24.576MHZ数据手册

厂牌 PDF简要描述 下载
ILSI AMERICA 无源晶振 ILSI AMERICA IXA16-HF5F12-24.576MHZ IXA16-HF5F12-24.576MHZ数据手册

IXA16-HF5F12-24.576MHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.897 ¥ 7.5797
10+ $ 0.7279 ¥ 6.1509
50+ $ 0.6562 ¥ 5.545
100+ $ 0.6044 ¥ 5.0585
500+ $ 0.5453 ¥ 4.5631
1000+ $ 0.5217 ¥ 4.3659
库存: 2995
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.57
