首页  >  产品百科  >  IXA10-HF5F10-27.120 MHZ

IXA10-HF5F10-27.120 MHZ

产品分类: 无源晶振
厂牌: ILSI AMERICA
产品描述: 10pF ±20ppm ±30ppm 27.12MHz 150Ω SMD-1612-4P 贴片安装 1.6mm*1.2mm*400μm
供应商型号: ET-3264470
供应商: 海外现货
标准整包数: 5

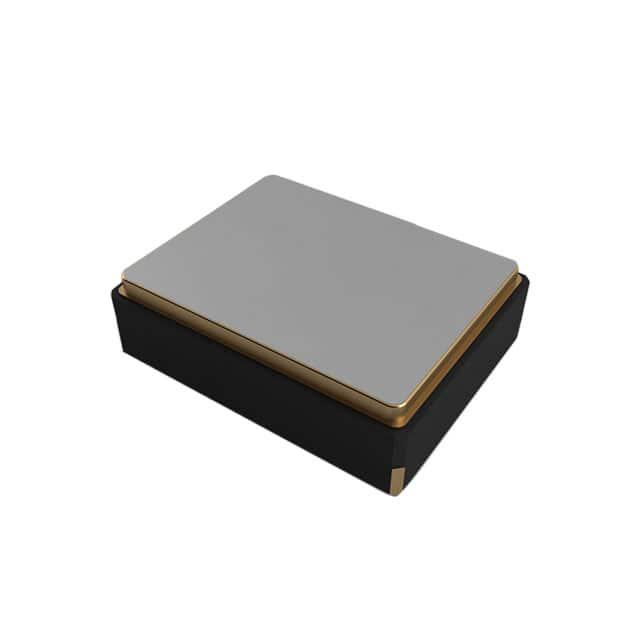

ILSI AMERICA 无源晶振 IXA10-HF5F10-27.120 MHZ

IXA10-HF5F10-27.120 MHZ概述


    产品简介


    IXA10 系列 1.6mm x 1.2mm 陶瓷封装石英晶体
    本系列石英晶体是专门设计用于高可靠性要求的汽车及工业应用领域。具备优异的温度稳定性、紧凑的尺寸和宽广的工作温度范围,使它们成为导航、GPS、娱乐信息系统、仪表盘、以太网、高级驾驶辅助系统(ADAS)、雷达、摄像头、发动机控制单元、激光雷达(LiDAR)系统和胎压监测系统(TPMS)等应用的理想选择。

    技术参数


    | 参数 | 规格 |

    | 频率 | 24MHz 至 50MHz |
    | 等效串联电阻(ESR) | 24MHz 至 39.999999MHz:150Ω最大
    40MHz 至 50MHz:100Ω最大 |
    | 并联电容(C0) | 5pF最大 |
    | 频率容差(25°C) | ±50ppm, ±30ppm, ±25ppm, ±20ppm, ±15ppm, ±10ppm |
    | 频率稳定性(温度范围内)| ±100ppm, ±50ppm, ±30ppm, ±20ppm |
    | 操作模式 | 基频模式 |
    | 切割方式 | AT切割 |
    | 负载电容 | 8pF 至 32pF 或按指定 |
    | 驱动功率 | 最大100μW |
    | 年老化率 | 最大±3ppm/年 |
    | 操作温度范围 | -40°C 至 +85°C,-40°C 至 +105°C,或 -40°C 至 +125°C |
    | 存储温度范围 | -50°C 至 +150°C |

    产品特点和优势


    IXA10系列石英晶体具有多项优势:
    - 符合AEC-Q200标准,并通过IATF 16949认证,确保在高可靠性应用中的性能;
    - RoHS和REACH合规,符合环保标准;
    - 在严苛环境下表现出色,适用于广泛的温度范围;
    - 具备较高的频率稳定性及低ESR,可提高电子设备的整体性能;
    - Pb-Free Solder Reflow Profile(无铅回流焊轮廓)符合国际焊接标准。

    应用案例和使用建议


    案例:IXA10系列广泛应用于车载导航、ADAS、雷达系统及工业控制系统中。这些应用对稳定性和精度有极高要求,因此需要一个可靠的时钟源来保证系统整体表现。
    建议:
    1. 在组装过程中,请遵循提供的Pb-Free Solder Reflow Profile来确保良好的焊接效果。
    2. 为实现最佳性能,在选用负载电容时需根据具体应用需求进行选择。
    3. 当安装在振动或冲击较大的环境中时,考虑采用额外的固定措施以避免损坏。

    兼容性和支持


    该产品采用标准4 Pad陶瓷封装,易于与其他兼容设备集成。此外,制造商提供了全面的技术支持服务,包括样品申请、测试协助和故障排查,确保客户可以顺利地将该组件应用于项目中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何处理石英晶体老化问题? | 使用时应定期校准,并根据要求设定合适的老化率参数。 |
    | 在高频应用中如何改善信号质量? | 确保电路板布局合理,减少干扰,并选择适当的负载电容。 |
    | 存储期间如何保护石英晶体? | 避免暴露于极端温度条件,并按照推荐的存储温度范围存放。 |

    总结和推荐


    IXA10系列石英晶体凭借其卓越的稳定性和可靠性,在众多关键应用中表现出色。针对不同应用场景提供了多种配置选项,确保满足特定需求。总体而言,这款产品非常适合对频率稳定性和操作环境有严格要求的应用场合,强烈推荐给正在寻找高性能石英晶体解决方案的设计工程师。

IXA10-HF5F10-27.120 MHZ参数

参数
频率 27.12MHz
驱动电平 -
负载电容 10pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 150Ω
长*宽*高 1.6mm*1.2mm*400μm
通用封装 SMD-1612-4P
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IXA10-HF5F10-27.120 MHZ厂商介绍

ILSI America(国际生命科学学会美洲分会)是一个非盈利、全球性的科学健康组织,致力于通过科学促进人类健康和福祉。它成立于1978年,是国际生命科学学会(ILSI)的美洲分支机构,后者是一个由科学家、学术机构、政府和联合国机构组成的全球网络。

ILSI America的主营产品分类和应用领域主要集中在以下几个方面:
1. 食品安全与营养:研究食品成分对健康的潜在影响,包括营养补充剂和功能性食品。
2. 环境风险评估:评估化学物质对环境和人类健康的潜在风险。
3. 肥胖和慢性病预防:研究肥胖和其他慢性病的成因和预防策略。
4. 食品安全和质量:确保食品供应链的安全和质量。

ILSI America的优势在于:
- 跨学科合作:汇集不同领域的专家,包括营养学、毒理学、环境科学等,以促进综合研究。
- 科学领导:通过科学咨询和政策建议,影响公共卫生政策和实践。
- 教育和培训:提供教育项目和培训,提高公众和专业人士对科学问题的理解。
- 国际网络:作为ILSI全球网络的一部分,能够在全球范围内分享知识和资源。

ILSI America通过这些优势,致力于推动科学进步,改善公共健康,并在全球范围内促进科学对话和合作。

IXA10-HF5F10-27.120 MHZ数据手册

厂牌 PDF简要描述 下载
ILSI AMERICA 无源晶振 ILSI AMERICA IXA10-HF5F10-27.120 MHZ IXA10-HF5F10-27.120 MHZ数据手册

IXA10-HF5F10-27.120 MHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 0.891 ¥ 7.5292
50+ $ 0.6978 ¥ 5.8968
250+ $ 0.5787 ¥ 4.8897
500+ $ 0.5091 ¥ 4.3019
1500+ $ 0.4625 ¥ 3.9078
3000+ $ 0.4306 ¥ 3.6387
15000+ $ 0.4292 ¥ 3.627
30000+ $ 0.4237 ¥ 3.5802
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
直接购买
加入购物车
