首页  >  产品百科  >  IXA16-HF5F12-16.000 MHZ

IXA16-HF5F12-16.000 MHZ

产品分类: 无源晶振
厂牌: ILSI AMERICA
产品描述: 12pF ±20ppm ±30ppm 16MHz 70Ω 贴片安装 3.2mm*2.5mm*800μm
供应商型号:
供应商:
标准整包数: 0

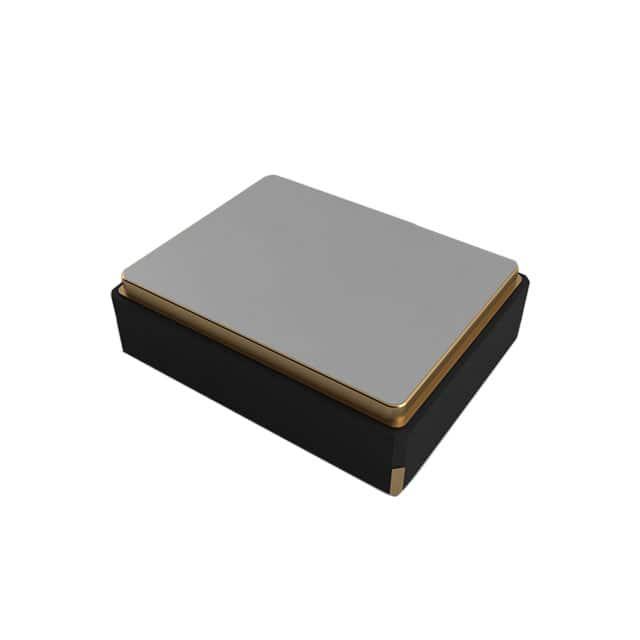

ILSI AMERICA 无源晶振 IXA16-HF5F12-16.000 MHZ

IXA16-HF5F12-16.000 MHZ概述


    产品简介


    产品名称: 4 Pad Ceramic Package Quartz Crystal, 3.2mm x 2.5mm IXA16 系列
    公司: ILSI America
    联系信息: 电话: 775-851-8880; 邮箱: e-mail@ilsiamerica.com; 网站: www.ilsiamerica.com
    该产品是一款适用于高可靠性要求的应用领域的陶瓷封装石英晶体振荡器。IXA16系列采用了高性能材料和先进的生产工艺,确保了其卓越的电气特性和机械稳定性。其主要功能是为电子设备提供稳定的时钟信号,广泛应用于导航系统、GPS、车载娱乐系统、仪表板、以太网设备、高级驾驶辅助系统(ADAS)、雷达、相机、发动机控制单元(ECU)、激光雷达(LiDAR)系统及胎压监测系统(TPMS)等领域。

    技术参数


    - 频率范围: 8MHz 到 66MHz
    - 等效串联电阻(ESR):
    - 8MHz – 9.999999MHz:800Ω 最大值
    - 10MHz – 10.999999MHz:250Ω 最大值
    - 11MHz – 11.999999MHz:150Ω 最大值
    - 12MHz – 12.999999MHz:100Ω 最大值
    - 13MHz – 15.999999MHz:80Ω 最大值
    - 16MHz – 20.999999MHz:70Ω 最大值
    - 21MHz – 29.999999MHz:60Ω 最大值
    - 30MHz – 66MHz:50Ω 最大值
    - 负载电容: 8pF 至 32pF 或指定
    - 驱动功率: 200μW 最大值
    - 频率稳定度: 在温度范围内变化范围为±100ppm、±50ppm、±30ppm 或 ±20ppm
    - 频率公差(25°C): ±50ppm、±30ppm、±25ppm、±20ppm、±15ppm 或 ±10ppm
    - 老化率: ±3ppm/年 最大值
    - 操作温度范围: -40°C 到 +85°C、-40°C 到 +105°C 或 -40°C 到 +125°C
    - 存储温度范围: -50°C 到 +150°C

    产品特点和优势


    IXA16 系列石英晶体的主要特点包括:
    - 高质量标准: AEC-Q200 认证、IATF 16949 生产线认证,确保了该产品在汽车应用中具备高度可靠性。
    - 环保材料: RoHS 和 REACH 合规性,满足严格的环保标准。
    - 广泛的温度适应性: -40°C 到 +125°C 的扩展工作温度范围,使它在极端环境下也能保持性能稳定。
    - 低 ESR 值: 保证了较低的电阻损耗,延长使用寿命并提升整体性能。

    应用案例和使用建议


    应用案例
    IXA16 系列石英晶体非常适合用于需要高精度和稳定性的应用场合,例如导航系统、GPS、高级驾驶辅助系统(ADAS)、雷达和发动机控制单元等。
    使用建议
    为了充分发挥 IXA16 系列石英晶体的优势,建议在选择型号时根据具体应用场景的要求来挑选合适频率和温度范围的产品。另外,在设计 PCB 时应注意散热问题,确保其在高温环境中仍能正常工作。

    兼容性和支持


    IXA16 系列产品与其前代产品兼容,可以直接替换升级。ILSI America 提供全方位的技术支持和维护服务,确保用户在使用过程中遇到任何问题都能得到及时有效的解决。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查电源连接,确认频率设置正确 |
    | 设备响应延迟 | 调整驱动功率至适当水平,减少噪声干扰 |
    | 温度变化影响大 | 更换温度范围更宽的型号 |

    总结和推荐


    总体来看,IXA16 系列石英晶体凭借其出色的稳定性和广泛的温度适应能力,成为许多高性能应用场合的理想选择。无论是导航系统还是高级驾驶辅助系统,该系列产品都表现出色,推荐在相关应用中优先选用。

IXA16-HF5F12-16.000 MHZ参数

参数
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 70Ω
频率 16MHz
驱动电平 -
负载电容 12pF
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

IXA16-HF5F12-16.000 MHZ厂商介绍

ILSI America(国际生命科学学会美洲分会)是一个非盈利、全球性的科学健康组织,致力于通过科学促进人类健康和福祉。它成立于1978年,是国际生命科学学会(ILSI)的美洲分支机构,后者是一个由科学家、学术机构、政府和联合国机构组成的全球网络。

ILSI America的主营产品分类和应用领域主要集中在以下几个方面:
1. 食品安全与营养:研究食品成分对健康的潜在影响,包括营养补充剂和功能性食品。
2. 环境风险评估:评估化学物质对环境和人类健康的潜在风险。
3. 肥胖和慢性病预防:研究肥胖和其他慢性病的成因和预防策略。
4. 食品安全和质量:确保食品供应链的安全和质量。

ILSI America的优势在于:
- 跨学科合作:汇集不同领域的专家,包括营养学、毒理学、环境科学等,以促进综合研究。
- 科学领导:通过科学咨询和政策建议,影响公共卫生政策和实践。
- 教育和培训:提供教育项目和培训,提高公众和专业人士对科学问题的理解。
- 国际网络:作为ILSI全球网络的一部分,能够在全球范围内分享知识和资源。

ILSI America通过这些优势,致力于推动科学进步,改善公共健康,并在全球范围内促进科学对话和合作。

IXA16-HF5F12-16.000 MHZ数据手册

厂牌 PDF简要描述 下载
ILSI AMERICA 无源晶振 ILSI AMERICA IXA16-HF5F12-16.000 MHZ IXA16-HF5F12-16.000 MHZ数据手册

IXA16-HF5F12-16.000 MHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
