首页  >  产品百科  >  NS-01-40-600

NS-01-40-600

产品分类: 气动/液压/传动设备
厂牌: IGUS

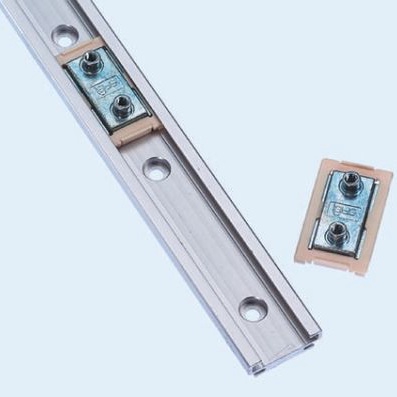

产品描述: Igus 直线导轨滑轨, N系列, 40mm轨宽, 600mm轨长, 阳极化铝
供应商型号: 4485483
供应商: 欧时
标准整包数: 1
IGUS 气动/液压/传动设备 NS-01-40-600

NS-01-40-600概述

    DryLin® N 低轮廓直线导轨系统技术手册

    产品简介


    DryLin® N 是一款低轮廓设计的直线导轨系统,专为需要高效运动控制的应用而设计。该系列产品主要包括四种尺寸:17mm、27mm、40mm 和 80mm,适用于多种安装高度和负载需求。DryLin® N 以其高负载能力、免润滑设计、自润滑特性以及在各种恶劣环境下的稳定性而著称。这些特性使得 DryLin® N 在许多工业和商业应用中表现出色,如自动化设备、物料搬运系统、食品加工机械等。

    技术参数


    - 轨道宽度: 17mm、27mm、40mm、80mm
    - 安装高度: 6mm、9.5mm、9.5mm、12mm
    - 表面速度: 最大 15m/s
    - 温度范围: -40°C 至 +90°C
    - 最大负载:
    - 轴向负载(Fy/Fz): 50N 至 1000N
    - 扭矩(Mx/My/Mz): 0.18Nm 至 32.4Nm
    - 最大长度: 1960mm 至 4000mm
    - 重量: 铁轨重量从 150g/m 到 1140g/m 不等,滑块重量从 1.7g 到 100g 不等

    产品特点和优势


    DryLin® N 的主要优势包括:
    - 免润滑设计: 由高性能工程塑料 iglidur® J 构成的滑动元件,无需润滑即可运行,减少维护成本。
    - 轻量化: 结合铝合金和高性能塑料材料,显著减轻整体重量。
    - 耐腐蚀: 材料选择和表面处理提高了产品在潮湿和腐蚀性环境中的使用寿命。
    - 高速度: 设计允许高达 15m/s 的运行速度,适用于高速应用场景。
    - 可调性和灵活性: 可根据需要进行过伸展或部分延伸,满足不同应用场景的需求。

    应用案例和使用建议


    DryLin® N 已经成功应用于多个行业,例如:
    - 聚光灯调整: DryLin® N80 黑色阳极氧化铝版本用于聚光灯的调节。
    - 闭环输送系统: DryLin® N40 用于闭式循环驱动输送机。
    - 高速搬运: DryLin® N80 在带驱动的线性执行器中用于高达 12m/s 的高速搬运任务。
    使用建议:
    - 确保装配过程中各部件之间的平行度,以避免运动阻滞。
    - 遵循 2:1 规则,即驱动点到固定轴承的距离不应超过两倍的轴承间距,以避免静态摩擦引起的运动阻滞。
    - 保持导轨和滑块接触面平整,防止应力集中。

    兼容性和支持


    DryLin® N 与多种螺钉和其他连接件兼容,方便装配。制造商提供了详尽的技术支持文档、CAD 文件以及寿命计算工具,以便用户进行设计和维护。

    常见问题与解决方案


    - 问题: 系统出现阻塞或运动不平顺。
    - 解决方案: 检查平行度,确保固定和浮动轴承配置正确,避免运动阻滞。

    - 问题: 系统在高速运行时振动增加。
    - 解决方案: 检查所有连接点,确保紧固件已充分拧紧,检查导轨和滑块表面是否有异物。

    总结和推荐


    总体而言,DryLin® N 是一款功能强大且应用广泛的低轮廓直线导轨系统。它凭借免润滑、高负载能力和快速安装的优势,在众多应用中表现优异。无论是在工业自动化还是商业环境中,DryLin® N 都是值得信赖的选择。因此,我强烈推荐此产品给那些寻求高效、可靠的直线导轨系统的用户。

NS-01-40-600厂商介绍

igus是德国的一家领先的工程塑料公司,专注于研发、生产和销售高性能工程塑料产品。公司主营产品包括塑料轴承、直线运动系统、电缆和电缆管理系统、塑料齿轮、机器人部件等。

igus的产品广泛应用于自动化、机器人、医疗设备、能源、交通等多个领域。这些产品以其高性能、耐用性和环保性而受到市场的青睐。

igus的优势在于:
1. 创新能力:igus拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 高品质:igus的产品以高品质著称,通过了多项国际认证,如ISO 9001、ISO 14001等。
3. 定制化服务:igus提供定制化服务,根据客户的需求提供个性化解决方案。
4. 环保:igus的产品以环保材料制成,有助于减少环境污染。
5. 全球布局:igus在全球设有多个分支机构,为客户提供便捷的服务和支持。

NS-01-40-600数据手册

厂牌 PDF简要描述 下载
IGUS 气动/液压/传动设备 IGUS NS-01-40-600 NS-01-40-600数据手册

NS-01-40-600封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.9211 ¥ 227.4829
6+ $ 25.8411 ¥ 218.3575
12+ $ 24.7741 ¥ 209.3407
库存: 53
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 227.48
