HWAV5-27

产品分类: 开关配件
厂牌: IDEC

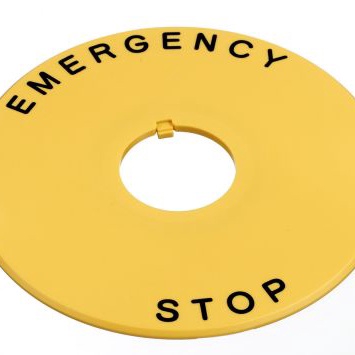

产品描述: Idec 铭牌, 按钮标识牌, 使用于XW 系列
供应商型号: 2833879
供应商: 海外现货
标准整包数: 1
IDEC 开关配件 HWAV5-27

HWAV5-27概述


    产品简介


    IDEC的HW系列按钮开关是一种广泛应用于全球的22毫米规格IEC标准开关。这些开关包括多种类型的按钮、指示灯、选择开关和紧急停止开关(E-Stops),适用于几乎所有地区的应用。HW系列开关以其高可靠性、安全性和易于组装的特点而闻名,同时提供黑色塑料或金属前盖的选择,以及LED照明功能。

    技术参数


    - 电气规格:
    - 额定操作特性:AC-15: A600 或 Ue=250V, le=3A (NO, NC, NO-EM, NC-LB); DC-13: P600 或 Ue=125V, le=1.1A (NO, NC); DC-13: Q600 或 Ue=125V, le=0.9A (NO-EM, NC-LB)
    - 额定绝缘电压:600V
    - 额定开关过电压:小于4kV,符合IEC60947-1标准
    - 额定冲击耐压:接触电路4kV,灯电路2.5kV
    - 额定热电流:10A
    - 最小切换能力:5mA@3V AC/DC
    - 电气可靠性:平均无故障时间(MTBF) < 1次故障/1000万次操作循环(3V DC, 5mA)
    - 机械规格:
    - 接触动作:慢断型 NC 或 NO
    - 正确动作:紧急停止开关(带NC接点)
    - 操作力:按入式和伸长式按钮:6.2±2N(瞬时),7.0±2N(维持);附加接点:1NO 或 1NC:+3.2N(瞬时),+3.3N(维持)
    - 机械寿命:瞬时按钮:5,000,000次(每小时900次操作),其他开关:500,000次
    - 环境规格:
    - 工作温度:-25到+60°C(带灯:-25到+50°C,灯罩:-25到+55°C)
    - 振动电阻:10至55Hz,98m/s²(10G),符合IEC6068-2-6标准
    - 冲击电阻:980m/s²(100G),符合IEC6068-2-7标准
    - 防护等级:IP65(面板正面),IP20(HW-U接触块)

    产品特点和优势


    HW系列开关的最大特点是锁止杠杆可拆卸的接触块和手指安全防护,提供IP20级别的防护。此外,它们都满足EN60947-5-5标准,并符合SEMI S2标准。产品的设计具有防篡改性,所有应急停止开关(E-stops)都符合严格的安全要求。HW系列通过CE、UL、CSA和TUV认证,几乎适用于全球所有地区。此外,这些开关具备易于安装的优点,提供黑色塑料或金属前盖,LED照明选项以及变压器或全电压供电模式。

    应用案例和使用建议


    HW系列开关广泛应用于各种工业控制面板中,如自动化生产线、机器控制系统、安防系统等。具体的应用示例包括:
    - 在自动化生产线上用于启动和停止机器。
    - 在安防系统中作为紧急停止按钮。
    - 在机械设备上用于操作员控制。
    使用建议包括:确保按照制造商的指南正确安装和使用开关,特别是安全锁和抗旋转环,以防止因振动或维修操作导致的意外解锁。选择适当的额定电压和电流,以确保开关能够在应用中可靠运行。

    兼容性和支持


    HW系列开关具有很高的兼容性,适用于各种应用场景。这些开关得到了多家国际认证机构的批准,包括CE、UL、CSA和TUV。IDEA提供了良好的售后服务和技术支持,帮助客户解决任何使用中的问题。

    常见问题与解决方案


    1. 问题:开关频繁发生误触发
    - 解决方案:检查安装环境是否存在异常振动或电磁干扰,必要时增加抗振动措施或电磁屏蔽。
    2. 问题:LED灯不亮
    - 解决方案:检查连接线路是否正确,LED灯的电源电压是否在允许范围内。
    3. 问题:接触不良
    - 解决方案:定期清理和维护接触面,确保接触块与操作部件之间的良好接触。

    总结和推荐


    综上所述,IDEC的HW系列开关凭借其卓越的设计和广泛的认证,为工业控制领域提供了极高的可靠性和安全性。其独特的安全功能、易于安装和维护的特点使其在市场上具有很强的竞争优势。因此,对于需要高性能、高可靠性的开关应用,HW系列开关是一个非常值得推荐的选择。

HWAV5-27参数

参数
安装方式 板安装
零件状态 在售
包装方式 散装

HWAV5-27厂商介绍

IDEC公司是一家全球领先的工业自动化控制产品制造商,成立于1945年,总部位于日本。公司专注于为工业自动化领域提供全面的解决方案,包括控制产品、测量和安全产品、以及网络和通信产品。

IDEC的产品主要分为以下几类:
1. 控制产品:包括PLC(可编程逻辑控制器)、HMI(人机界面)、触摸屏等。
2. 测量和安全产品:如传感器、计数器、定时器、安全光幕等。
3. 网络和通信产品:涉及以太网、串行通信、无线通信等。

IDEC的产品广泛应用于各种工业领域,如汽车制造、食品加工、包装、能源、水处理等,帮助企业实现自动化、智能化生产。

IDEC的优势在于:
1. 高品质:产品经过严格的质量控制,确保可靠性和耐用性。
2. 创新技术:不断研发新技术,满足市场对高性能自动化产品的需求。
3. 全球服务网络:在全球范围内提供技术支持和售后服务,确保客户满意度。
4. 定制解决方案:根据客户需求提供定制化的自动化解决方案,提高生产效率和降低成本。

HWAV5-27数据手册

厂牌 PDF简要描述 下载
IDEC 开关配件 IDEC HWAV5-27 HWAV5-27数据手册

HWAV5-27封装设计

查看详情并下载
Symbol
Footprint
3D Model
