11_MCX-50-2-15/133_NH

厂牌: HUBER+SUHNER
产品描述: Male Pin,Plug,Snap-On 导线安装,自由悬挂,通孔安装
供应商型号: DV-30242970
供应商: 海外现货
标准整包数: 1
HUBER+SUHNER 同轴连接器(RF) - 配件 11_MCX-50-2-15/133_NH

11_MCX-50-2-15/133_NH概述

    # 电子元器件产品技术手册

    产品简介

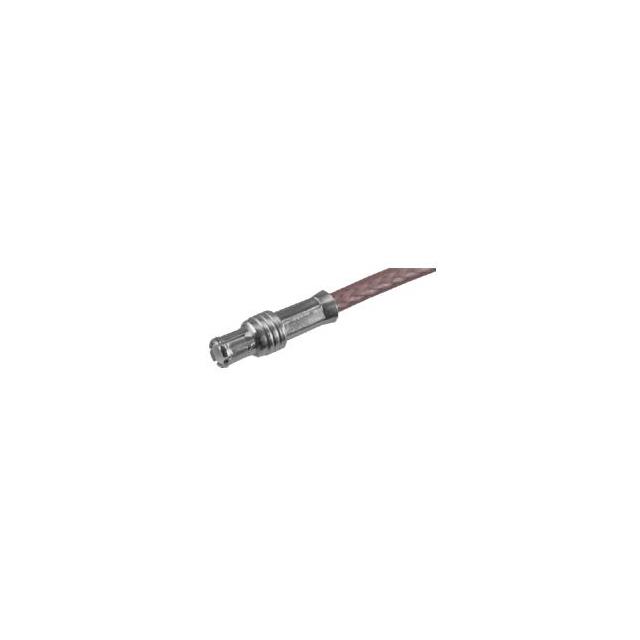

    本产品为一种直式电缆插头(Straight Cable Plug),适用于高频信号传输应用。该插头符合IEC 60169-36及CECC 22220标准,能够在多种电子设备中提供可靠连接。其主要应用于通信系统、无线设备、工业自动化控制等领域。

    技术参数


    电气数据
    - 阻抗:50 Ω
    - 接口频率范围:最大6 GHz
    机械数据
    - 中心触点:压接方式
    - 外部触点:压接方式
    - 重量:0.0008 kg
    环境数据
    - 工作温度范围:-55 °C 至 155 °C
    - RoHS合规性:2011/65/EU,包括2015/863 和 2017/2102
    材料数据
    - 中心触点材料:黄铜,金镀层(镍基底)
    - 外部触点材料:铜铍合金,SUCOPLATE(R)镀层
    - 本体材料:黄铜,SUCOPLATE(R)镀层
    - 绝缘材料:PFA / PTFE
    - 压接套筒材料:铜,SUCOPLATE(R)镀层

    产品特点和优势


    1. 高频传输:支持最高6 GHz的接口频率,适用于高速数据传输应用。
    2. 宽温适应性:工作温度范围宽广,从-55°C到155°C,确保在极端环境下的稳定性能。
    3. 高可靠性:通过精密压接工艺保证接触稳定,材料选择上采用了高耐蚀性的镀层,提升产品寿命。
    4. 环保设计:完全符合RoHS标准,绿色制造,保护环境。

    应用案例和使用建议


    该插头广泛应用于各种通信系统和无线设备中。对于安装时的注意事项,建议在安装前检查电缆是否匹配,例如ENVIROFLEX316D、K02252D、G02232D等。在实际使用中,还需定期检查连接处的稳固性和接触性能,确保传输效果。

    兼容性和支持


    该产品与指定型号的电缆完全兼容。HUBER+SUHNER公司为该产品提供了全面的技术支持,包括ISO 9001、ISO 14001、ISO/TS 16949和IRIS认证。有关详细资料如外形图(DOU-00006602)、目录图(DOU-00006606)及组装指南(DOC-0000180174)可在官方文档中找到。

    常见问题与解决方案


    1. 问题:插头连接不稳定。
    - 解决方案:检查压接是否正确完成,必要时重新压接。

    2. 问题:插头无法承受高温。
    - 解决方案:确保在产品的工作温度范围内使用,并选择合适的绝缘材料。

    总结和推荐


    总体而言,这款直式电缆插头具备优异的高频传输能力和广泛的温度适应性,特别适合在通信和工业自动化等领域使用。考虑到其卓越的设计和可靠的性能表现,我们强烈推荐选用此款产品。

11_MCX-50-2-15/133_NH参数

参数
基体镀层 -
配件类型 -
类型 Male Pin,Plug,Snap-On
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装

11_MCX-50-2-15/133_NH厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

11_MCX-50-2-15/133_NH数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) - 配件 HUBER+SUHNER 11_MCX-50-2-15/133_NH 11_MCX-50-2-15/133_NH数据手册

11_MCX-50-2-15/133_NH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6494 ¥ 56.7198
库存: 173
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.71
直接购买
加入购物车
