65_BNC-50-0-7/133_NE

产品分类: 同轴连接器(RF)
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 公头 射频连接器, 50Ω阻抗
供应商型号: 455-65BNC5007133NE
供应商: Mouser
标准整包数: 1

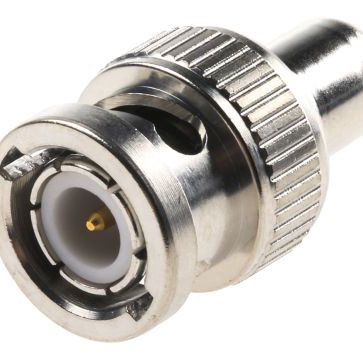

HUBER+SUHNER 同轴连接器(RF) 65_BNC-50-0-7/133_NE

65_BNC-50-0-7/133_NE概述

    HUBER+SUHNER® Type 65BNC-50-0-7/133N RF Termination

    1. 产品简介


    HUBER+SUHNER® 的Type 65BNC-50-0-7/133N是一款标准低功率终端器,适用于射频(RF)领域。该产品具有BNC插头(公头)接口,符合IEC 60169-8, MIL-STD-348A/301和CECC 22120标准。它广泛应用于各种需要射频信号传输和处理的场景,如无线通信、卫星通信、雷达系统和测试设备等。

    2. 技术参数


    - 电气数据:
    - 额定阻抗:50Ω
    - 频率范围:直流至1GHz
    - 最大驻波比(VSWR):DC到0.3GHz时为1.05;0.3到1GHz时为1.1
    - 平均功率:在30°C环境下可达0.4瓦,线性降额至130°C时为0瓦
    - 峰值功率:2000瓦

    - 机械数据:
    - 重量:0.016千克

    - 环境数据:
    - 工作温度范围:-40°C至130°C
    - 符合2002/95/EC(RoHS)标准
    - 材料数据:
    - 中心触点:黄铜,镀金(镍基底)
    - 外部触点:黄铜,SUCOPLATE® 镀层
    - 主体:黄铜,SUCOPLATE® 镀层
    - 绝缘材料:PFA/PTFE
    - 耦合螺母:黄铜,SUCOPLATE® 镀层

    3. 产品特点和优势


    - 高可靠性: 遵循严格的标准规范,确保在恶劣环境下的稳定运行。
    - 广泛的温度适应性: 工作温度范围宽广,可适应多种极端环境。
    - 高性能: VSWR低且频率响应良好,适合高频应用。
    - 耐久性强: 使用高质量材料,保证长期稳定性和可靠性。

    4. 应用案例和使用建议


    - 应用场景:
    - 无线通信设备:作为天线系统的终端器。
    - 卫星通信系统:在接收链路中用于匹配阻抗。
    - 雷达系统:确保信号完整性,避免反射。

    - 使用建议:
    - 在高温环境下使用时,注意平均功率的线性降额特性,避免过载。
    - 选择合适的连接线缆以确保良好的电气性能。
    - 确保正确安装,避免接触不良或损坏。

    5. 兼容性和支持


    - 兼容性:
    - 本产品与符合IEC 60169-8, MIL-STD-348A/301和CECC 22120标准的其他射频设备兼容。

    - 支持和服务:
    - HUBER+SUHNER 提供全面的技术支持和售后服务,确保客户获得最佳体验。
    - 可根据客户需求提供详细的外形图。

    6. 常见问题与解决方案


    - 问题1: 功率等级不足导致烧毁
    - 解决方案: 确认环境温度不超过30°C,如果超过则需考虑散热措施。
    - 问题2: 连接不稳定
    - 解决方案: 检查连接是否紧固,确认所有部件完好无损。
    - 问题3: 高温下工作异常
    - 解决方案: 使用时注意平均功率的线性降额,必要时采取外部冷却措施。

    7. 总结和推荐


    HUBER+SUHNER® Type 65BNC-50-0-7/133N是一款性能优异、应用广泛的射频终端器。它的高可靠性、宽温度适应性和出色的电气性能使其成为多种应用场合的理想选择。对于需要高可靠性和高稳定性的射频设备,强烈推荐使用此产品。

65_BNC-50-0-7/133_NE参数

参数
紧固类型 -
端口数 -
触头端接 -
类型 RF Terminators
阻抗 50Ω
外壳颜色 -
最大频率 1GHz
长*宽*高 24.9mm(长度)
包装方式 散装

65_BNC-50-0-7/133_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

65_BNC-50-0-7/133_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) HUBER+SUHNER 65_BNC-50-0-7/133_NE 65_BNC-50-0-7/133_NE数据手册

65_BNC-50-0-7/133_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.122 ¥ 474.2309
25+ $ 44.7768 ¥ 378.364
50+ $ 41.496 ¥ 350.6412
100+ $ 38.9445 ¥ 329.081
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 474.23
