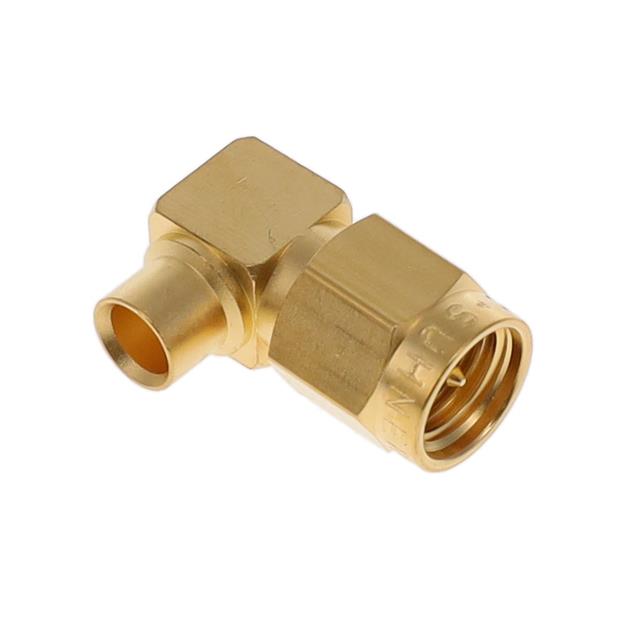

16_SMA-50-3-3/111_NE

产品分类: 同轴连接器(RF)
厂牌: HUBER+SUHNER
产品描述: Male Pin,Plug,Threaded 1 18GHz 50Ω 金色 焊接 导线安装,焊接安装,自由悬挂,贴片安装,通孔安装
供应商型号: 16_SMA-50-3-3/111_NE
供应商: Master
标准整包数: 5
HUBER+SUHNER 同轴连接器(RF) 16_SMA-50-3-3/111_NE

16_SMA-50-3-3/111_NE概述


    产品简介




    本产品为一种直角电缆插头(Right angle cable plug),广泛应用于通信、航空航天、军事等领域。其采用符合IEC 60169-15、MIL-STD-348A/310和CECC 22110标准的设计,确保了卓越的可靠性和稳定性。该插头主要用于射频传输,能够实现高效的信号连接。


    技术参数




    电气数据

    - 阻抗:50 Ω
    - 最大接口频率:18 GHz
    - 频率范围:
    - 直流至2 GHz:返回损耗32 dB
    - 2至12 GHz:返回损耗23 dB
    - 12至18 GHz:返回损耗10 dB

    机械数据

    - 中心触点:焊接
    - 外部触点:焊接
    - 重量:0.0045 kg

    环境数据

    - 工作温度范围:-65°C 至 165°C
    - RoHS认证:2011/65/EU(包括2015/863和2017/2102)

    材料数据

    - 中心触点材料:铜铍合金
    - 中心触点表面处理:镀金(镍底)
    - 外部触点材料:铜铍合金
    - 外部触点表面处理:镀金(镍底)
    - 主体材料:黄铜
    - 主体表面处理:镀金(镍底)
    - 绝缘材料:PFA / PTFE
    - 耦合螺母材料:青铜
    - 耦合螺母表面处理:镀金(镍底)
    - 密封圈材料:VMQ(硅橡胶)


    产品特点和优势




    1. 高可靠性:符合国际标准,保证了在极端环境下的稳定运行。
    2. 宽频率范围:能够在18 GHz的频率范围内提供出色的信号传输质量。
    3. 优秀的屏蔽效果:通过高标准的材料和制造工艺,实现了高效的电磁屏蔽,减少信号干扰。
    4. 高耐温性:能够在-65°C至165°C的温度范围内正常工作,适用于严苛的环境条件。


    应用案例和使用建议




    应用案例

    - 通信基站:用于射频信号的高效传输。
    - 航空航天:在卫星通信系统中作为关键组件。
    - 军事领域:确保在复杂环境下信号的可靠传输。

    使用建议

    - 在安装过程中,确保中心触点和外部触点牢固焊接,避免接触不良导致信号衰减。
    - 根据具体的应用环境选择合适的电缆类型,例如EZ_141_TP_M17、SUCOFORM_141或MULTIFLEX_141。
    - 定期检查和维护插头,特别是在高湿度或高温环境下,以确保长期的可靠运行。


    兼容性和支持




    该产品与其他符合相关标准的射频连接器具有良好的兼容性。厂商提供了详细的装配说明文档(DOC-0000179177),并提供了ISO 9001、ISO 14001、ISO/TS 16949和IRIS认证,确保产品的质量和可靠性。如有需要,客户可以联系厂商获取进一步的技术支持。


    常见问题与解决方案




    1. 问题:插头无法正确安装。
    - 解决方案:检查中心触点和外部触点的焊接情况,确保它们牢固且没有损坏。按照装配说明书进行操作。

    2. 问题:信号传输质量不佳。
    - 解决方案:检查插头是否与所用电缆匹配,确认安装过程无误,必要时更换电缆或插头。

    3. 问题:插头过热。
    - 解决方案:确保插头周围有足够的通风空间,避免过高的环境温度,适当降低工作负载。


    总结和推荐




    综上所述,这款直角电缆插头凭借其高可靠性、宽频率范围和优良的屏蔽效果,在多个应用领域表现出色。我们强烈推荐此产品用于通信、航空航天及军事领域的射频信号传输。厂商提供的高质量保障和技术支持也使其在市场上具有较高的竞争力。

16_SMA-50-3-3/111_NE参数

参数
紧固类型 -
端口数 1
触头端接 焊接
类型 Male Pin,Plug,Threaded
阻抗 50Ω
外壳颜色 金色
最大频率 18GHz
安装方式 导线安装,焊接安装,自由悬挂,贴片安装,通孔安装
零件状态 在售
包装方式 散装
