31_SMA-TNC-50-1/1--_UE

产品分类: 同轴连接器(RF)
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner 射频适配器, SMA 到 TNC, 插座, 阻抗50Ω, 直向
供应商型号: 455-31SMATNC5011UE
供应商: Mouser
标准整包数: 1

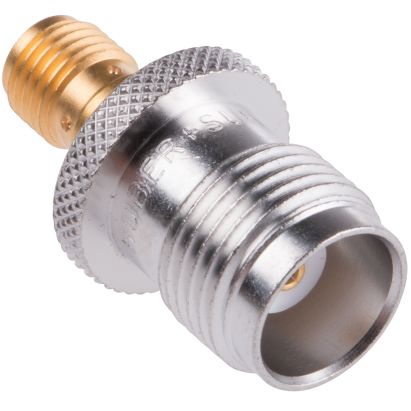

HUBER+SUHNER 同轴连接器(RF) 31_SMA-TNC-50-1/1--_UE

31_SMA-TNC-50-1/1--_UE概述


    产品简介


    Huber+Suhner的31SMA-TNC-50-1/1U系列适配器是一种高性能的射频连接器转换设备,适用于多种应用场合。该适配器集成了SMA(SubMiniature version A)和TNC(Threaded Neill-Concelman)两种接口类型,分别提供雌性接头。这种组合使得它在射频信号传输中非常有用,特别是在需要转换不同标准接口的应用场景中。

    技术参数


    该适配器的主要技术参数如下:
    - 阻抗: 50 Ω
    - 接口频率范围: 最大至11 GHz
    - 频率范围:
    - DC到2 GHz: 返回损耗≥26 dB
    - 2到6 GHz: 返回损耗≥20 dB
    - 6到10 GHz: 返回损耗≥17 dB
    - 机械寿命: 500次插拔
    - 重量: 0.0079 kg
    - 工作温度范围: -65°C 至 165°C
    - 符合标准: IEC 60169-15、MIL-STD-348A/310、CECC 22110
    - 环保: 符合2002/95/EC (RoHS)标准

    产品特点和优势


    - 高频响应能力: 最高频率可达11 GHz,适用于高带宽需求的应用。
    - 可靠的机械性能: 保证高达500次的插拔寿命,确保长期使用的稳定性。
    - 广泛的温度适应性: 在极端环境下仍能正常工作,适用于各种严苛条件。
    - 环保设计: 遵循RoHS标准,对环境友好。
    - 材料选择: 采用铜铍合金材质并进行金镀层处理,提高耐用性和导电性能。

    应用案例和使用建议


    应用案例
    这种适配器常用于无线通信系统、雷达设备、卫星通信系统及实验室测试仪器等场景。特别是在需要频繁更换不同接口类型的设备之间进行信号转换时,该适配器提供了高效的解决方案。
    使用建议
    - 确保在安装和拆卸过程中轻柔操作,避免过度施力导致损坏。
    - 定期检查接触点是否有磨损或腐蚀现象,及时进行维护。
    - 尽量避免在极端温度下长时间使用,以保持最佳性能。

    兼容性和支持


    该适配器与各种符合IEC 60169-15、MIL-STD-348A/310和CECC 22110标准的射频连接器兼容。Huber+Suhner公司为该产品提供详尽的技术支持和售后服务,包括保修期内的免费维修服务。

    常见问题与解决方案


    1. 问题: 连接不稳定或信号质量差。
    - 解决办法: 检查接触点是否清洁无损,必要时可重新进行金镀层处理。
    2. 问题: 插拔次数超过限定值后性能下降。
    - 解决办法: 根据实际情况考虑更换新的适配器。

    总结和推荐


    31SMA-TNC-50-1/1U系列适配器凭借其卓越的性能和可靠性,在众多应用场景中表现出色。其广泛的温度适应性和优异的机械性能使其成为高带宽通信系统的理想选择。建议在需要射频信号转换且要求严格的工作环境中使用。

31_SMA-TNC-50-1/1--_UE参数

参数
外壳颜色 -
最大频率 11GHz
紧固类型 -
端口数 -
触头端接 -
类型 RF Adapters-Between Series
阻抗 50Ω
长*宽*高 24.3mm(长度)
安装方式 贴片安装,面板安装

31_SMA-TNC-50-1/1--_UE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

31_SMA-TNC-50-1/1--_UE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) HUBER+SUHNER 31_SMA-TNC-50-1/1--_UE 31_SMA-TNC-50-1/1--_UE数据手册

31_SMA-TNC-50-1/1--_UE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 60.698 ¥ 512.8981
10+ $ 50.4144 ¥ 426.0017
25+ $ 46.4832 ¥ 392.783
50+ $ 42.4935 ¥ 359.0701
100+ $ 41.538 ¥ 350.9961
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 512.89
