6630_SMA-50-3/199_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: 30dB 2W 50Ω ±0.8dB 贴片安装
供应商型号: 2742066
供应商: 海外现货
标准整包数: 1

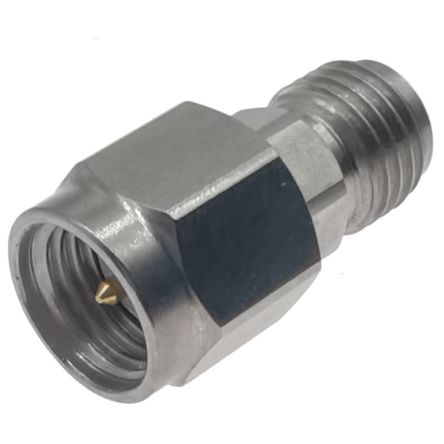

HUBER+SUHNER RF衰减器 6630_SMA-50-3/199_NE

6630_SMA-50-3/199_NE概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为标准低功率衰减器(Standard Attenuator, Low Power),属于射频微波领域的关键电子元器件。主要用于降低射频信号的强度而不改变其基本特性。广泛应用于通信系统、雷达、测试仪器、无线电设备及实验室环境中,用于精确测量和调整信号电平。

    2. 技术参数


    | 参数 | 值 |

    | 阻抗 | 50 Ω |
    | 衰减值 | 30 dB |
    | 频率范围 | DC 至 23 GHz |
    | 工作温度 | -65 °C 至 125 °C |
    | 环境合规性 | 符合 RoHS 2011/65/EU 标准 |
    | 最大驻波比 (VSWR) | 1.15 至 1.4 |
    | 平均功率等级 | 2 瓦(25°C 时)
    125°C 时线性降额至 0.5 瓦 |
    | 峰值功率等级 | 250 瓦(5 μs 脉冲,0.05% 占空比) |
    | 重量 | 0.004 kg |
    | 接口标准 | IEC 60169-15, MIL-STD-348A/310, CECC 22110 |

    3. 产品特点和优势


    该衰减器具有高精度和可靠性。采用铜铍合金材料制成的中心触点,并进行金镀处理,确保高频下的良好接触性能。外壳材料为不锈钢并进行了钝化处理,使产品在恶劣环境下也能保持长期稳定性。最大驻波比仅在 1.15 至 1.4 之间,优于许多同类产品。其适用于广泛的频率范围,且具备优秀的温度适应性,可广泛应用于通信和雷达系统的信号处理和测试环节。

    4. 应用案例和使用建议


    应用案例
    1. 通信系统:在无线通信系统中,该衰减器用于调整信号强度,确保信号在不同距离传输后的稳定接收。
    2. 雷达系统:在雷达测试和维护过程中,通过调整信号强度来检测雷达系统的性能。
    3. 测试仪器:在实验室环境中,用于模拟不同条件下的信号传输情况,以验证设备的性能。
    使用建议
    - 在高温环境下使用时,应注意平均功率等级的降额,确保安全操作。
    - 对于峰值功率处理,应避免连续高脉冲输入,以免损坏产品。

    5. 兼容性和支持


    该衰减器的接口标准符合 IEC 60169-15, MIL-STD-348A/310 和 CECC 22110 规范,确保与多种设备和系统的良好兼容性。厂商提供全面的技术支持,包括详细的产品文档、故障排查指南及客户服务热线。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查连接部位是否有松动或污染,重新清洁并紧固连接。 |
    | 功率等级不足 | 确保所使用的环境温度不超过规定范围,并根据需要调整平均功率等级。 |
    | 信号传输不良 | 检查连接件表面是否有氧化物或其他污染物,必要时更换连接件。 |

    7. 总结和推荐


    总体而言,这款标准低功率衰减器凭借其出色的性能参数和广泛的应用范围,在通信、雷达、测试仪器等领域表现出色。其具备高精度、高可靠性及良好的温度适应性,是值得推荐的高性能电子元器件。无论是对于专业工程师还是业余爱好者来说,都是一个可靠的选择。

6630_SMA-50-3/199_NE参数

参数
衰减容差 ±0.8dB
最大工作频率 -
最小工作频率 -
阻抗 50Ω
额定功率 2W
典型衰减 30dB
安装方式 贴片安装
包装方式 散装

6630_SMA-50-3/199_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

6630_SMA-50-3/199_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 6630_SMA-50-3/199_NE 6630_SMA-50-3/199_NE数据手册

6630_SMA-50-3/199_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
