5930_SMA-50-010/19-_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: 30dB 10W 50Ω ±0.5dB 贴片安装
供应商型号: 2742033
供应商: 海外现货
标准整包数: 1

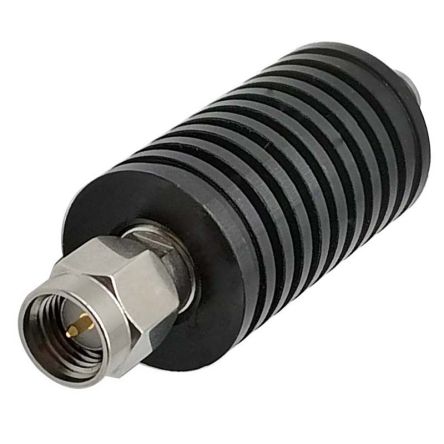

HUBER+SUHNER RF衰减器 5930_SMA-50-010/19-_NE

5930_SMA-50-010/19-_NE概述


    产品简介


    本产品为标准中功率衰减器,型号为5930SMA-50-010/19-NE,是HUBER+SUHNER公司生产的高品质射频元件。它采用SMA插头(公头)/SMA母座(母头)接口配置,主要用于无线通信、雷达系统和测试测量设备等领域。衰减器的主要功能是降低信号强度,以确保信号处理过程中的安全和稳定。广泛应用于各种射频和微波系统中。

    技术参数


    电气数据
    - 阻抗:50 Ω
    - 衰减值:30 dB
    - 频率范围:DC至18 GHz
    - 频段细分:
    - DC至6 GHz:±0.3 dB
    - 6至12.4 GHz:±0.3 dB
    - 12.4至18 GHz:±0.5 dB
    - 最大电压驻波比(VSWR):
    - DC至6 GHz:1.2
    - 6至12.4 GHz:1.3
    - 12.4至18 GHz:1.4
    - 平均功率:在25°C环境下10瓦,线性降额至125°C环境下的2瓦
    - 峰值功率:5 µs脉冲,0.05%占空比时为500瓦
    机械数据
    - 重量:0.025千克
    环境数据
    - 工作温度范围:-65°C至125°C
    - RoHS合规:符合2011/65/EC标准
    材料数据
    - 中心接触件:铜铍合金镀金
    - 外部接触件:不锈钢钝化(镀层)
    - 本体:阳极氧化铝
    - 绝缘体:聚四氟乙烯
    - 螺母:不锈钢钝化(镀层)

    产品特点和优势


    这款衰减器以其高精度和稳定的工作特性而著称。其关键优势包括:
    - 高稳定性:在整个频率范围内表现出色的衰减稳定性。
    - 宽广的工作温度范围:可在极端环境中稳定运行。
    - 高质量材料:采用耐用的材料确保长期可靠性。
    - 多种功率选项:支持平均功率和峰值功率输入,适合各种应用需求。

    应用案例和使用建议


    此衰减器广泛应用于雷达系统、无线通信基站和实验室测试设备中。建议在使用时注意环境温度的变化,确保系统在合适的温度范围内运行。此外,在高功率应用中需要考虑散热设计,以防止过热影响性能。

    兼容性和支持


    该衰减器具有良好的兼容性,可与其他标准SMA接口设备无缝集成。制造商HUBER+SUHNER提供全面的技术支持和维护服务,确保客户能够充分利用产品的各项功能。订购代码为5930SMA-50-010/19-NE。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号衰减不准确 | 检查接头是否松动,重新连接并校准 |
    | 高温下性能下降 | 确保系统处于指定的工作温度范围内 |
    | 过载损坏 | 避免超过峰值功率限制 |

    总结和推荐


    总体而言,这款5930SMA-50-010/19-NE衰减器凭借其高精度、宽广的工作温度范围和优质的材料,成为市场上的一款优秀产品。适用于多种射频和微波应用,尤其是对稳定性要求较高的场景。我们强烈推荐在这些应用中使用该产品,它将为您带来可靠且高效的表现。

5930_SMA-50-010/19-_NE参数

参数
最大工作频率 -
最小工作频率 -
阻抗 50Ω
额定功率 10W
典型衰减 30dB
衰减容差 ±0.5dB
安装方式 贴片安装
包装方式 散装

5930_SMA-50-010/19-_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

5930_SMA-50-010/19-_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 5930_SMA-50-010/19-_NE 5930_SMA-50-010/19-_NE数据手册

5930_SMA-50-010/19-_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2032.7091
2+ ¥ 1910.7278
3+ ¥ 1837.2449
5+ ¥ 1769.1685
10+ ¥ 1706.0313
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
