92_MMPX-S50-0-1/111_NM

产品分类: 同轴连接器(RF)
厂牌: HUBER+SUHNER
产品描述: PCB Connectors,RF Connectors/Coaxial Connectors 1 90GHz 50Ω 边缘安装
供应商型号: 4228016
供应商: element14
标准整包数: 1

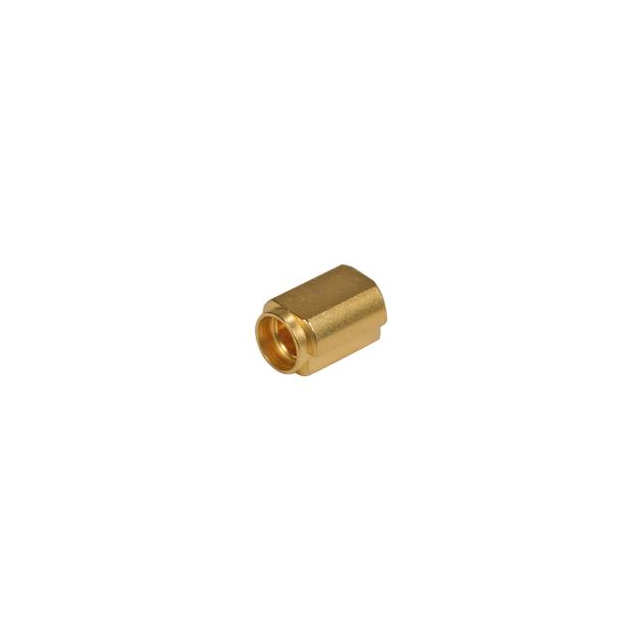

HUBER+SUHNER 同轴连接器(RF) 92_MMPX-S50-0-1/111_NM

92_MMPX-S50-0-1/111_NM概述


    产品简介


    本产品为边缘安装式PCB接头,适用于高频通信及射频系统。该接头符合HUBER+SUHNER公司的MMPX标准(专利号US 7.294.023),特别适用于需要高频率、低损耗的应用场合,例如雷达、卫星通讯、航空航天及无线通讯等领域。

    技术参数


    电气数据
    - 阻抗:50 Ω
    - 最大接口频率:90 GHz
    - 频率范围:
    - 直流至26.5 GHz
    - 26.5 GHz 至50 GHz
    - 50 GHz 至67 GHz
    - 回波损耗:
    - ≥ 22 dB(直流至26.5 GHz)
    - ≥ 20 dB(26.5 GHz至50 GHz)
    - ≥ 20 dB(50 GHz至67 GHz)
    机械数据
    - 板载方式:边缘安装
    - 重量:0.0005 kg
    环境数据
    - 工作温度范围:-65 °C 至 155 °C
    - 环保认证:符合2011/65/EU(RoHS)标准,包括2015/863和2017/2102

    产品特点和优势


    1. 高频率兼容性:最大接口频率可达90 GHz,支持广泛的频率范围,适用于各类高频应用。
    2. 卓越的回波损耗性能:不同频段下回波损耗指标优秀,保证信号传输质量。
    3. 坚固耐用:材料选择上采用了铜铍、黄铜和聚四氟乙烯(PTFE),确保良好的机械强度和稳定性。
    4. 环保认证:通过多项环保认证,满足绿色生产要求。

    应用案例和使用建议


    该接头常用于雷达系统、卫星通信设备及无线通信基础设施中,特别是在高频通信系统中表现优异。为了进一步提升宽带性能,可搭配适配器33MMPX-PC1-50-1/111NE或电缆连接器11MMPX-50-1-6/11-UE(Multiflex53-02电缆)。此外,在使用过程中需配合专用的去耦工具(74Z-0-0-491/74Z-0-0-555),以确保最佳性能。

    兼容性和支持


    该产品与其他同系列MMPX产品具有良好的兼容性,可以方便地进行互换和组合。供应商提供详细的技术文档和支持服务,帮助客户顺利完成安装和调试。

    常见问题与解决方案


    1. 问:如何提升信号传输质量?
    - 答:建议搭配适配器和去耦工具使用,以提高宽带性能并减少信号反射。

    2. 问:如何处理高温工作环境下的温度影响?
    - 答:该接头具有良好的温度适应性,但需注意保持适当的散热措施,避免长时间处于极端温度环境下。

    总结和推荐


    综上所述,此款边缘安装式PCB接头凭借其优秀的高频性能、稳定的机械结构和广泛的应用范围,在高频通信系统中具有显著的优势。无论是雷达系统还是卫星通信,它都能提供可靠的连接保障。因此,我们强烈推荐这款产品用于高频通信系统的设计与应用。

92_MMPX-S50-0-1/111_NM参数

参数
最大频率 90GHz
紧固类型 -
端口数 1
触头端接 -
类型 PCB Connectors,RF Connectors/Coaxial Connectors
阻抗 50Ω
外壳颜色 -
安装方式 边缘安装

92_MMPX-S50-0-1/111_NM厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

92_MMPX-S50-0-1/111_NM数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) HUBER+SUHNER 92_MMPX-S50-0-1/111_NM 92_MMPX-S50-0-1/111_NM数据手册

92_MMPX-S50-0-1/111_NM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 308.68
10+ ¥ 287.3
25+ ¥ 278.8
50+ ¥ 269.3
100+ ¥ 262.03
250+ ¥ 251.52
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 308.68
直接购买
加入购物车
