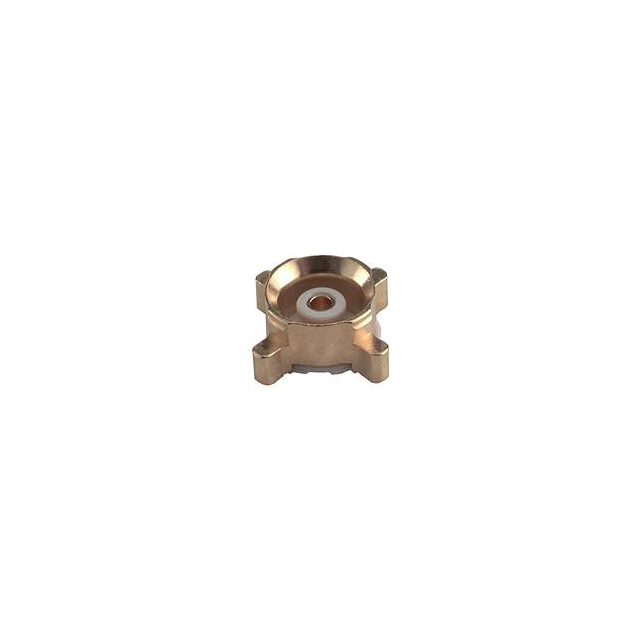

82_MMBX-S50-0-1/111_NH

厂牌: HUBER+SUHNER
产品描述: Female Socket,Jack,Snap-On SUCOPRO 焊接安装,贴片安装 6.1mm(长度)*6.1mm(高度)
供应商型号: 82_MMBX-S50-0-1/111_NH
供应商: Master
标准整包数: 5
HUBER+SUHNER 同轴连接器(RF) - 配件 82_MMBX-S50-0-1/111_NH

82_MMBX-S50-0-1/111_NH概述


    产品简介


    本文档介绍的是直插式印刷电路板(PCB)插孔——型号为82MMBX-S50-0-1/111N的产品。这款产品属于射频连接器的一种,主要用于高频信号的传输。它具有良好的阻抗匹配和稳定的电气性能,适用于无线通信、雷达系统、测试仪器等领域。

    技术参数


    以下是产品的技术规格:
    - 阻抗:50 Ω
    - 接口频率范围:
    - DC至2.5 GHz:≥ 26 dB
    - 2.5至6 GHz:≥ 25 dB
    - 6至12.4 GHz:≥ 7 dB
    - 机械数据:
    - 表面贴装
    - 重量:0.0003 kg
    - 环境数据:
    - 工作温度范围:-55 °C 至 155 °C
    - 材料数据:
    - 中心触点:黄铜 + SUCOPRO镀层
    - 外部触点:黄铜 + SUCOPRO镀层
    - 基体:黄铜 + SUCOPRO镀层
    - 绝缘材料:LCP(液晶聚合物)
    - 认证标准:符合2011/65/EU (RoHS) 包括2015/863和2017/2102指令

    产品特点和优势


    - 高可靠性:通过严格的环境数据测试,确保在极端条件下依然保持稳定的性能。
    - 高频传输能力:最高可支持至12.4 GHz的频率范围,适合多种高频应用需求。
    - 轻量化设计:仅重0.0003 kg,适用于需要减轻整体重量的应用场合。
    - 坚固耐用:采用黄铜材质并加以SUCOPRO镀层,增加了产品的机械强度和耐腐蚀性。

    应用案例和使用建议


    这款PCB插孔广泛应用于无线通信设备、雷达系统、测试仪器及航空航天等场合。例如,在5G通信基站中,可以作为关键的信号传输部件;在军事雷达系统中,能够保证信号传输的稳定性和可靠性。
    对于实际使用时,建议在安装前仔细阅读产品相关的安装指南和焊接注意事项,以避免因不当操作导致性能下降。此外,选择合适的封装形式(如带包装袋、单个包装或批量包装)也十分重要,确保在运输过程中不会损坏产品。

    兼容性和支持


    该产品遵循SUHNER-MMBX标准,具有较高的通用性和兼容性,可与其他同样标准的连接器或设备配合使用。HUBER+SUHNER公司提供专业的技术支持和售后服务,确保客户能快速解决使用过程中的任何问题。

    常见问题与解决方案


    1. 问题:产品安装过程中出现接触不良。
    - 解决方法:检查焊接质量,确保所有引脚完全焊接牢固。

    2. 问题:使用一段时间后信号传输衰减严重。
    - 解决方法:清洁连接器表面,去除氧化层,恢复良好接触状态。

    3. 问题:在高温环境下工作,信号传输不稳定。
    - 解决方法:选择合适的材料进行加固处理,或增加散热装置。

    总结和推荐


    总的来说,这款直插式PCB插孔以其出色的高频传输能力和稳定的电气性能,在多个行业中展现出色的表现。其轻量化设计和高可靠性使其成为许多高端应用的理想选择。综上所述,我们强烈推荐这款产品给需要高性能射频连接器的客户。

82_MMBX-S50-0-1/111_NH参数

参数
类型 Female Socket,Jack,Snap-On
颜色 -
基体镀层 SUCOPRO
配件类型 -
长*宽*高 6.1mm(长度)*6.1mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 散装

82_MMBX-S50-0-1/111_NH厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

82_MMBX-S50-0-1/111_NH数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) - 配件 HUBER+SUHNER 82_MMBX-S50-0-1/111_NH 82_MMBX-S50-0-1/111_NH数据手册

82_MMBX-S50-0-1/111_NH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 7.429 ¥ 62.9236
25+ $ 6.0822 ¥ 50.571
100+ $ 5.4173 ¥ 43.7797
300+ $ 5.0113 ¥ 41.0371
500+ $ 4.9902 ¥ 40.8644
1000+ $ 4.9585 ¥ 40.6052
2500+ $ 4.9374 ¥ 40.4324
5000+ $ 4.9374 ¥ 40.4324
库存: 50
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 314.61
