6606_SMA-50-3/199_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: 6dB 2W 50Ω ±0.3dB 贴片安装
供应商型号: 2742046
供应商: 海外现货
标准整包数: 1

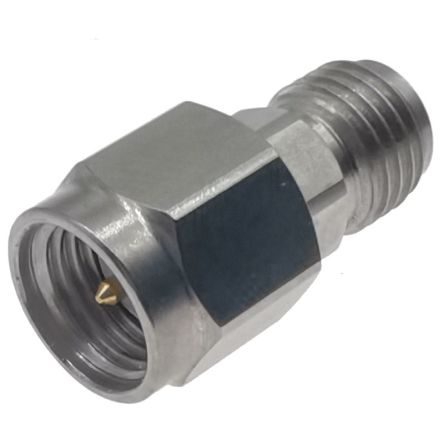

HUBER+SUHNER RF衰减器 6606_SMA-50-3/199_NE

6606_SMA-50-3/199_NE概述


    产品简介


    标准低功率衰减器是一种用于无线通信系统和其他射频(RF)设备的精密电子元器件。它主要用于降低信号强度,以实现对信号的精确控制。该产品采用SMA插头(公头)和SMA插座(母头)连接方式,能够适用于多种射频接口标准,如IEC 60169-15、MIL-STD-348A/310、CECC 22110等。这种低功率衰减器广泛应用于雷达系统、通信设备、测试仪器等场景。

    技术参数


    以下是该低功率衰减器的技术参数:
    - 阻抗: 50 Ω
    - 标称衰减: 6 dB
    - 频率范围: DC 至 23 GHz
    - 分段频率范围:
    - DC 至 4 GHz: 衰减偏差 ±0.3 dB
    - 4 GHz 至 8 GHz: 衰减偏差 ±0.3 dB
    - 8 GHz 至 12.4 GHz: 衰减偏差 ±0.3 dB
    - 12.4 GHz 至 18 GHz: 衰减偏差 ±0.3 dB
    - 18 GHz 至 23 GHz: 衰减偏差 ±0.4 dB
    - 驻波比最大值:
    - DC 至 4 GHz: 1.15
    - 4 GHz 至 8 GHz: 1.2
    - 8 GHz 至 12.4 GHz: 1.25
    - 12.4 GHz 至 18 GHz: 1.35
    - 18 GHz 至 23 GHz: 1.4
    - 平均功率额定值:
    - 在25°C环境温度下可达2瓦
    - 在125°C环境温度下降线至0.5瓦
    - 峰值功率额定值: 250瓦(5微秒脉冲,0.05%占空比)
    - 重量: 0.004千克
    - 工作温度范围: -65°C 至 125°C
    - 符合欧盟RoHS指令

    产品特点和优势


    这款低功率衰减器具备以下显著特点:
    - 高精度衰减控制: 具备稳定的6 dB标称衰减,可精准控制信号强度。
    - 宽频率范围: 频率范围覆盖DC至23 GHz,适用于各种高频设备。
    - 优异的驻波比: 最大驻波比仅为1.4,确保高效传输。
    - 高可靠性材料: 使用铜铍合金、不锈钢、聚四氟乙烯等耐高温材料,确保在极端环境下的稳定性。
    - 环保合规: 符合欧盟RoHS指令,满足绿色环保要求。

    应用案例和使用建议


    该产品广泛应用于雷达系统、通信设备、测试仪器等领域。例如,在雷达系统的信号处理环节,通过衰减器可以有效降低回波信号的强度,提高信号处理的准确性。建议在使用时注意以下几个方面:
    - 确保连接器和电缆的阻抗匹配,避免信号反射增加损耗。
    - 注意散热管理,特别是在高功率应用场景中,避免因过热导致器件损坏。
    - 定期检查并清洁连接器,防止灰尘和污垢影响信号传输。

    兼容性和支持


    该低功率衰减器采用SMA插头和插座连接方式,兼容多种射频接口标准,可以方便地与其他RF设备集成使用。制造商提供详细的订购信息和技术支持,包括文档下载、产品选型指南、技术支持热线等服务,确保用户能获得全面的支持和帮助。

    常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决方案: 检查电源连接是否正确,确认供电电压是否符合要求。
    - 问题: 衰减量不准确。
    - 解决方案: 检查连接线缆和接口是否完好,确保阻抗匹配良好。
    - 问题: 设备温度过高。
    - 解决方案: 保证设备安装位置通风良好,使用散热措施,避免长时间高负荷运行。

    总结和推荐


    这款低功率衰减器凭借其高精度、宽频率范围和优异的驻波比,展现出卓越的性能和可靠性。特别是在需要精细控制信号强度的应用场景中表现出色。对于从事射频通信、雷达系统等领域的工程师而言,这是一款值得信赖的产品。我们强烈推荐将其作为重要的信号处理工具使用。

6606_SMA-50-3/199_NE参数

参数
额定功率 2W
典型衰减 6dB
衰减容差 ±0.3dB
最大工作频率 -
最小工作频率 -
阻抗 50Ω
安装方式 贴片安装
包装方式 散装

6606_SMA-50-3/199_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

6606_SMA-50-3/199_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 6606_SMA-50-3/199_NE 6606_SMA-50-3/199_NE数据手册

6606_SMA-50-3/199_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
