6610_SMA-50-3/199_NE

产品分类: RF衰减器
厂牌: HUBER+SUHNER
产品描述: 10dB 2W 50Ω ±0.6dB 贴片安装
供应商型号: 2742058
供应商: 海外现货
标准整包数: 1

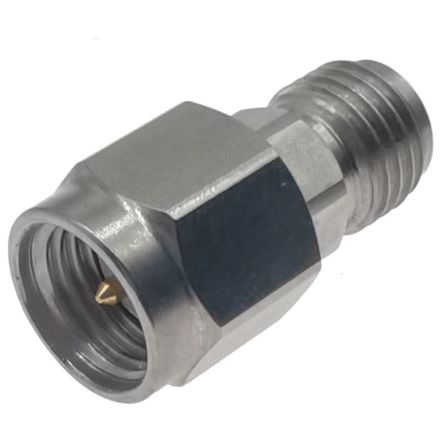

HUBER+SUHNER RF衰减器 6610_SMA-50-3/199_NE

6610_SMA-50-3/199_NE概述

    HUBER+SUHNER 6610SMA-50-3/199NE 标准低功耗衰减器技术手册

    产品简介


    HUBER+SUHNER 的 6610SMA-50-3/199NE 是一款标准低功耗衰减器,适用于各种高频应用。该产品主要用于调节射频信号的强度,是通信系统、测试设备及仪器仪表等领域不可或缺的元件。其主要功能包括:控制射频信号的功率水平,确保系统的稳定运行。

    技术参数


    - 阻抗: 50 Ω
    - 标称衰减: 10 dB
    - 频率范围: 直流至23 GHz
    - 频率子范围 (GHz):
    - 0 - 4 GHz: 衰减偏差 ±0.5 dB
    - 4 - 8 GHz: 衰减偏差 ±0.5 dB
    - 8 - 12.4 GHz: 衰减偏差 ±0.5 dB
    - 12.4 - 18 GHz: 衰减偏差 ±0.5 dB
    - 18 - 23 GHz: 衰减偏差 ±0.6 dB
    - 驻波比 (最大值):
    - 0 - 4 GHz: 1.15
    - 4 - 8 GHz: 1.2
    - 8 - 12.4 GHz: 1.25
    - 12.4 - 18 GHz: 1.35
    - 18 - 23 GHz: 1.4
    - 平均功率额定值: 在25°C环境温度下为2瓦,线性降额至125°C时为0.5瓦
    - 峰值功率额定值: 250瓦(5μs脉冲,0.05%占空比)
    - 重量: 0.004千克
    - 工作温度范围: -65°C 至 125°C
    - 符合标准: IEC 60169-15, MIL-STD-348A/310, CECC 22110
    - 材料数据:
    - 中心接触体: 铜铍合金,金镀层
    - 外部接触体: 不锈钢,钝化处理(电镀)
    - 本体: 不锈钢,钝化处理(电镀)
    - 绝缘体: 聚四氟乙烯 (PTFE)
    - 锁紧螺母: 不锈钢,钝化处理(电镀)

    产品特点和优势


    - 高可靠性: 具有出色的射频性能,确保在极端环境下的稳定性。
    - 广泛的工作温度范围: -65°C 至 125°C,适用于多种严苛环境。
    - 卓越的阻抗匹配: 阻抗为50Ω,最大限度减少信号反射。
    - 高效散热设计: 可以在高温环境下保持良好的性能。
    - 轻巧设计: 仅重0.004千克,便于安装和集成。

    应用案例和使用建议


    - 应用场景: 无线通信系统、雷达、卫星通信、医疗设备、测试仪器等。
    - 使用建议:
    - 确保连接处稳固可靠,避免信号传输过程中的干扰。
    - 注意工作环境温度,避免过热导致损坏。
    - 定期进行维护检查,确保长期稳定运行。

    兼容性和支持


    - 接口标准: IEC 60169-15, MIL-STD-348A/310, CECC 22110
    - 与其他电子元器件的兼容性: 由于采用SMA插头和SMA插座连接,与多数标准SMA接口兼容。
    - 厂商支持: HUBER+SUHNER 提供全面的技术支持和售后服务,确保客户得到最佳的用户体验。

    常见问题与解决方案


    1. 问题: 衰减值不准
    - 解决方案: 检查连接是否牢固,确认无虚焊或接触不良。
    2. 问题: 工作温度超出范围
    - 解决方案: 使用适当的散热措施,如增加风扇或散热片。
    3. 问题: 高温环境下的性能下降
    - 解决方案: 选择线性降额后仍能满足需求的环境温度。

    总结和推荐


    HUBER+SUHNER 的 6610SMA-50-3/199NE 标准低功耗衰减器凭借其卓越的射频性能、广泛的温度适应性和轻巧的设计,在众多应用场合中表现出色。它具有广泛的适用性,并且能够提供稳定的信号衰减。我们强烈推荐此产品用于各种高频应用领域,无论是实验室测试还是工业生产。

6610_SMA-50-3/199_NE参数

参数
最小工作频率 -
阻抗 50Ω
额定功率 2W
典型衰减 10dB
衰减容差 ±0.6dB
最大工作频率 -
安装方式 贴片安装
包装方式 散装

6610_SMA-50-3/199_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

6610_SMA-50-3/199_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER RF衰减器 HUBER+SUHNER 6610_SMA-50-3/199_NE 6610_SMA-50-3/199_NE数据手册

6610_SMA-50-3/199_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1485.1888
2+ ¥ 1396.0707
3+ ¥ 1342.334
5+ ¥ 1292.623
10+ ¥ 1246.5236
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
