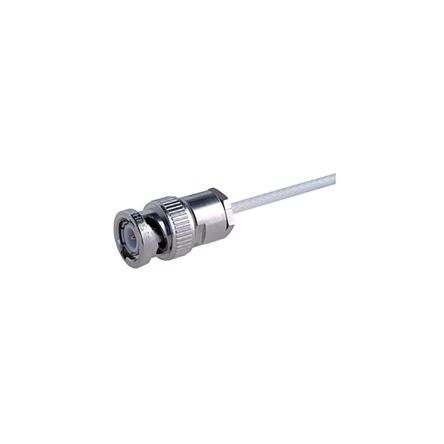

22540054

产品分类: 同轴连接器(RF)
厂牌: HUBER+SUHNER
产品描述: Huber+Suhner BNC连接器公头 同轴连接器, 11_BNC-50-3-5/133_NE系列, 电缆安装, 50Ω阻抗, 钳制端接, 用于同轴电缆线
供应商型号: 2059172
供应商: 海外现货
标准整包数: 1
HUBER+SUHNER 同轴连接器(RF) 22540054

22540054概述

    BNC-50-3-5/133N Coaxial Cable Connector 技术手册

    1. 产品简介


    BNC-50-3-5/133N 是一款直插式同轴电缆插头,主要用于连接各种电子设备。其设计符合国际标准(如 IEC 60169-8、MIL-STD-348A/301 和 CECC 22120),适用于广泛的应用领域,包括通信、测量仪器和雷达系统等。这种连接器在高频信号传输中表现出色,能够确保信号的稳定性和可靠性。

    2. 技术参数


    电气参数
    - 阻抗:50 欧姆
    - 最大接口频率:4 GHz
    机械参数
    - 中心触点:焊接式
    - 外部触点:夹紧式
    - 重量:0.0155 kg
    环境参数
    - 工作温度范围:-65 °C 至 165 °C
    - 符合欧盟 RoHS 标准
    材料参数
    - 中心触点:黄铜镀金(镍基底)
    - 外部触点:黄铜 SUCEPT(镀层)
    - 本体:黄铜 SUCEPT(镀层)
    - 绝缘体:PFA/PTFE
    - 耦合螺母:黄铜 SUCEPT(镀层)
    - 密封圈:VMQ(硅橡胶)

    3. 产品特点和优势


    BNC-50-3-5/133N 的核心优势在于其卓越的阻抗匹配能力、高频率响应特性和坚固耐用的机械结构。此外,它的环保材料(RoHS 合规)使得它不仅满足现代电子设备对绿色制造的要求,还能够在极端环境下保持良好的性能。

    4. 应用案例和使用建议


    BNC-50-3-5/133N 广泛应用于多种领域,例如雷达系统、通信设备和测试测量仪器。一个典型的使用场景是雷达天线与接收器之间的信号传输。为了确保最佳性能,建议在安装时严格遵循装配指南(DOC-0000179064),并选择适合的电缆类型(如 RG-58/CU、RG-223/U、ENVIRFLEX 142 或 RG-400/U)以匹配具体的应用需求。

    5. 兼容性和支持


    该产品与其他符合 IEC 60169-8、MIL-STD-348A/301 和 CECC 22120 标准的电子设备具有良好的兼容性。Huber+Suhner 公司为客户提供 ISO 9001、ISO 14001、AS/EN9100、ISO/TS 16949 和 IRIS 认证的高品质支持服务,确保客户获得及时的技术支持和维修服务。

    6. 常见问题与解决方案


    问题 1: 如何确保 BNC 连接器正确接地?
    解决方案: 在安装过程中,务必检查外部触点是否完全夹紧,并且与设备外壳良好接触。
    问题 2: 如何选择合适的电缆类型?
    解决方案: 根据具体应用的频率和信号要求选择电缆类型,建议参考产品文档中的“适合电缆”部分。
    问题 3: 如何延长连接器的使用寿命?
    解决方案: 定期检查连接器是否松动或磨损,并按照制造商推荐的方法进行维护和清洁。

    7. 总结和推荐


    BNC-50-3-5/133N Coaxial Cable Connector 在高频信号传输中表现出色,具备卓越的性能和耐用性,特别是在极端环境下的表现令人印象深刻。综合来看,这款产品非常适合作为高性能电子设备的重要组件,强烈推荐给需要高可靠性和高精度信号传输的应用场合。
