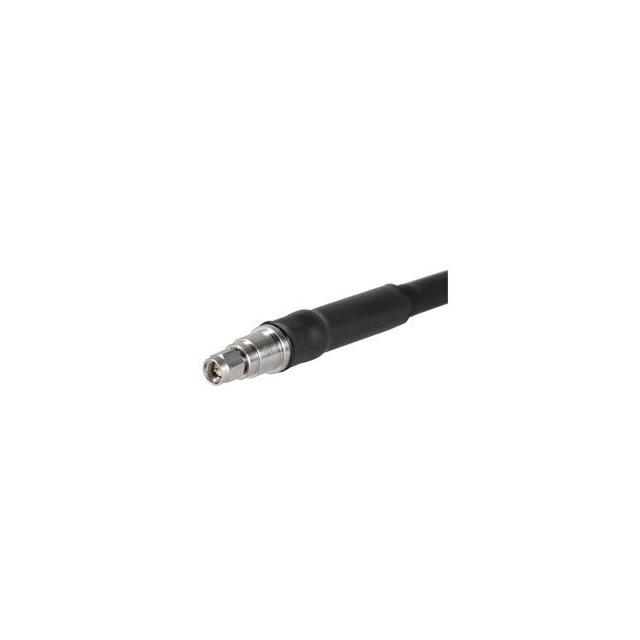

11_SMA-50-7-1/133_NE

厂牌: HUBER+SUHNER
产品描述: Male Pin,Plug,Threaded 夹子安装,导线安装,自由悬挂,螺纹安装,贴片安装,通孔安装
供应商型号: DV-30215180
供应商: 海外现货
标准整包数: 1
HUBER+SUHNER 同轴连接器(RF) - 配件 11_SMA-50-7-1/133_NE

11_SMA-50-7-1/133_NE概述

    # SMA 50Ω 直通电缆插头(公头)技术手册

    产品简介


    SMA 50Ω 直通电缆插头(公头)是一款高频连接器,广泛应用于各种通信设备和测试仪器中。它采用标准的SMA接口设计,具有优良的电气特性和机械强度,能够保证在高频率下的稳定性能。适用于多种标准,如IEC 60169-15、MIL-STD-348A、CECC 22110等。

    技术参数


    电气数据
    - 阻抗: 50Ω
    - 接口频率: 高达18GHz
    - 频率范围与回波损耗
    - 0.1 GHz ... 2 GHz: 回波损耗 29dB,驻波比 1.074
    - 2 GHz ... 4 GHz: 回波损耗 25.6dB,驻波比 1.111
    - 4 GHz ... 6 GHz: 回波损耗 24.8dB,驻波比 1.122
    机械数据
    - 重量: 0.0174 kg
    - 插拔次数: 500次
    - 电缆进入方式: 中心接触件压接
    - 外壳接触件压接
    环境数据
    - 工作温度范围: -65°C ... 165°C
    - 防护等级: 连接状态下的防护等级为IP67
    订购信息
    - 型号: 85018509
    - 包装类型: 单个
    兼容电缆
    - 电缆组: U30 - 7mm / 50Ω
    - 其他电缆: SPUMA400、SPUMA400-FR、LMR-400

    产品特点和优势


    SMA 50Ω 直通电缆插头(公头)具有以下特点和优势:
    - 优秀的回波损耗: 能够在广泛的频率范围内保持良好的信号完整性。
    - 互换性: 与PC3.5和SK接口互换,方便设备之间的连接和升级。
    - 宽广的工作温度范围: 可以适应极端的环境条件。
    - 高强度材料: 采用青铜、黄铜和PTFE等高质量材料,确保长期稳定性和可靠性。
    - 认证与标准: 拥有多项国际标准认证,符合ISO 9001、ISO 14001、IATF 16949等质量管理体系要求。

    应用案例和使用建议


    应用案例
    - 通信系统: 用于移动通信基站和卫星通信系统中,作为关键的射频连接部件。
    - 测试仪器: 在高端测试设备中作为信号传输的标准接口。
    - 工业自动化: 在自动化设备和控制系统中作为信号传输的稳定接口。
    使用建议
    - 正确选择电缆: 根据具体应用需求选择合适的电缆类型,以保证最佳的电气性能。
    - 正确安装: 确保插头和插座正确对齐,避免错误插接导致损坏。
    - 定期检查: 定期检查连接器的磨损情况,及时更换损坏部件,以确保长期稳定运行。

    兼容性和支持


    SMA 50Ω 直通电缆插头(公头)与其他标准SMA接口的设备完全兼容。Huber+Suhner公司提供全面的技术支持和售后服务,确保用户能够在使用过程中获得及时的帮助和支持。

    常见问题与解决方案


    常见问题
    1. 信号传输不稳定
    - 解决方法: 检查电缆连接是否牢固,插头和插座是否有污垢或损伤。
    2. 插头无法正确插入插座
    - 解决方法: 确认插头和插座的型号是否匹配,避免强制插入造成损坏。
    3. 连接器过热
    - 解决方法: 检查电缆规格是否匹配,确保电缆质量良好,避免过载使用。

    总结和推荐


    总体而言,SMA 50Ω 直通电缆插头(公头)凭借其卓越的电气性能、可靠的机械结构和广泛的应用范围,在通信和测试领域具有很高的市场竞争力。对于需要高频率、高可靠性的应用场景,我们强烈推荐使用这款产品。

11_SMA-50-7-1/133_NE参数

参数
类型 Male Pin,Plug,Threaded
颜色 -
基体镀层 -
配件类型 -
安装方式 夹子安装,导线安装,自由悬挂,螺纹安装,贴片安装,通孔安装
包装方式 散装

11_SMA-50-7-1/133_NE厂商介绍

Huber+Suhner是一家全球领先的通信解决方案供应商,专注于为电信、数据通信、交通和工业市场提供高性能的电缆、连接器、天线和系统解决方案。公司的产品广泛应用于移动通信、宽带接入、**通信、铁路和汽车等多个领域。

主营产品分类包括:
1. 电缆:提供多种类型的电缆,如低损耗电缆、射频电缆和光缆,满足不同通信系统的需求。
2. 连接器:生产各种高性能连接器,包括射频连接器、光纤连接器和电源连接器,以确保信号的稳定传输。
3. 天线:设计和制造多种类型的天线,如基站天线、室内分布天线和**天线,以适应不同的通信环境。
4. 系统解决方案:提供定制化的系统解决方案,包括无线通信系统、光纤网络系统和电缆管理系统,以满足客户的特定需求。

Huber+Suhner的优势在于:
1. 技术创新:公司不断投入研发,拥有多项专利技术,以保持在通信领域的技术领先地位。
2. 质量保证:严格的质量控制流程和ISO认证,确保产品的可靠性和耐用性。
3. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用场景的需求。
4. 全球网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和本地化支持。

11_SMA-50-7-1/133_NE数据手册

厂牌 PDF简要描述 下载
HUBER+SUHNER 同轴连接器(RF) - 配件 HUBER+SUHNER 11_SMA-50-7-1/133_NE 11_SMA-50-7-1/133_NE数据手册

11_SMA-50-7-1/133_NE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 146.7059 ¥ 1251.4014
10+ $ 142.4207 ¥ 1214.8484
25+ $ 138.2615 ¥ 1179.3705
50+ $ 124.1455 ¥ 1058.9608
100+ $ 101.2069 ¥ 863.2949
库存: 29
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1251.4
